Implantar o Sistema DBS
Manual de Implante Cirúrgico
92495783-02 Página 395 de 1157
Para uma ligação dupla do Elétrodo de 8 Contactos com a Extensão de Elétrodo
NM‑3138‑55 ao IPG de 2 Portas:
8

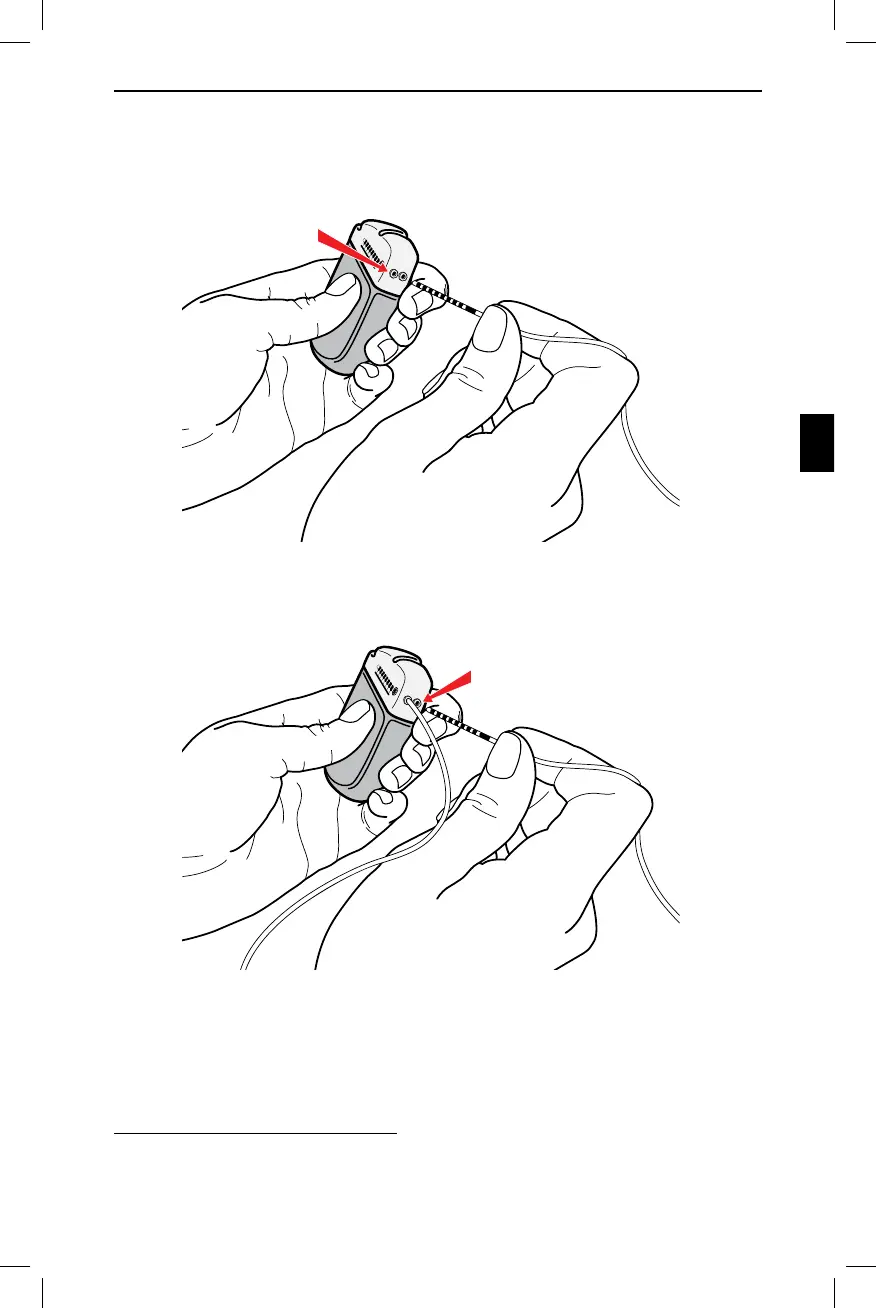

a. Ligue a extremidade da Extensão do hemisfério esquerdo à porta L (ou C) (Figura 37).
Figura 37. Ligação à Porta L do IPG
b. Ligue a extremidade da Extensão do hemisfério direito à porta R (ou D) (Figura 38).
Figura 38. Ligação à Porta R do IPG
8 A Extensão NM-3138-55 pode ligar um (1) Elétrodo DBS de 8 Contactos a uma porta do IPG de
2 Portas/16 Contactos. Para ligar dois (2) Elétrodos DBS de 8 Contactos ao IPG, são necessárias duas Extensões
NM-3138-55.
