Implantación del electrodo de GII
1. Asegúrese de que el GII esté cargado antes de la implantación (solo estimuladores
recargables). Consulte la sección “Condiciones previas” de este manual.
2. Inserte y luego retire el tapoń de puerto de los puertos del GII para vericar que no hay tornillos
de jación obstruyendo el enchufe.
3. Limpie los contactos de extensión de electrodo.
4. Inserte las extensiones de electrodo en el puerto del GII. Consulte la sección “Conexión al GII”
de este manual para ver los detalles especícos del modelo. No apriete el tornillo de jación en
este momento.
Cuando estén completamente insertadas, la punta de la extensión de electrodo se deslizará
a la parte posterior del puerto del GII, y la funda de retención situada en la extensión de
electrodo se situará debajo del tornillo de jación.
Precaución: Verique la correcta inserción de la extensión de electrodo en el puerto del GII
comprobando las impedancias antes de apretar el tornillo de jación. Si se aprieta
el tornillo de jación de un contacto, puede dañarse la extensión de electrodo.
5. Conrme visualmente que los contactos de la extensión de electrodo estén alineados con los
contactos dentro del cabezal del GII. Compruebe que la funda de retención de la extensión de
electrodo esté situada directamente debajo del tornillo de jación en el puerto del GII (Figura 32).
Retention Sleeve
Directly Under Setscrew
Funda de retención
debajo del tornillo
de jación

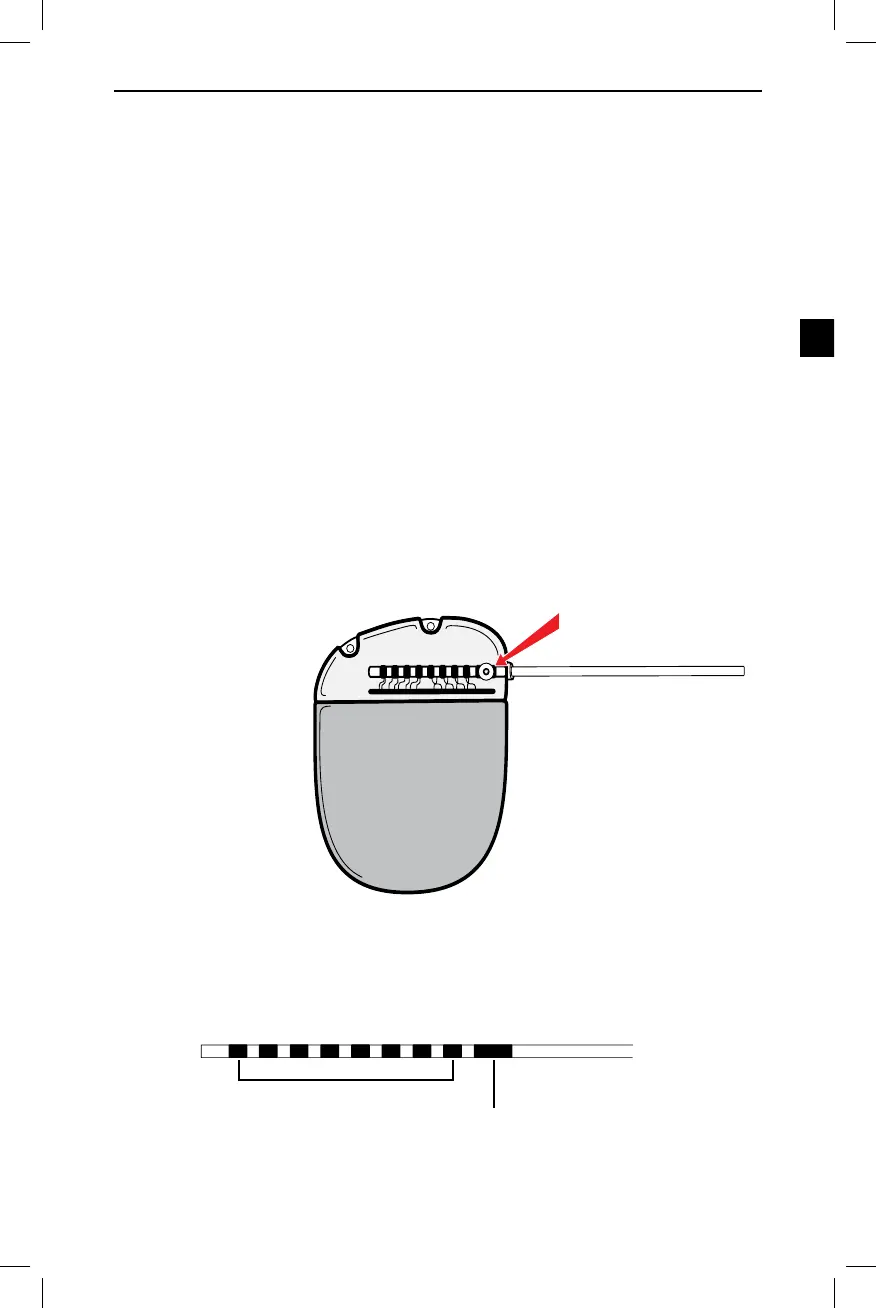

Figura 32. Alineación de los contactos de extensión de electrodo en el puerto del GII de ECP
Nota: La funda de retención es fácilmente distinguible de los contactos por su mayor longitud
(Figura 33).
Contactos
Funda de retención
Extremo proximal de la extensión de electrodo
Figura 33. Funda de retención en la extensión de electrodo
