Implantieren des DBS-Systems
Handbuch für chirurgische Implantate
92495783-02 Seite 159 von 1157
de
Implantieren des IPG
1. Stellen Sie sicher, dass der IPG vor der Implantation aufgeladen wird (nur bei wiederauadbaren
Stimulatoren). Mehr dazu nden Sie in Abschnitt „Voraussetzungen“ dieses Handbuchs.
2. Setzen Sie den Blindstecker in die IPG-Anschlüsse ein und entfernen Sie ihn dann, um
sicherzustellen, dass keine Feststellschrauben die Buchse blockieren.
3. Wischen Sie die Elektrodenverlängerungskontakte ab.
4. Die Elektrodenverlängerungen in den IPG-Anschluss einführen. Modellbezogene Informationen
nden Sie in Abschnitt „Anschluss an den IPG“ dieses Handbuchs. Die Feststellschrauben
noch nicht festziehen.
Nach dem vollständigen Einführen gleitet die Spitze der Elektrodenverlängerung zur Rückseite
des IPG-Anschlusses und die Rückhaltehülse auf der Elektrodenverlängerung bendet sich
unter der Feststellschraube.
Vorsicht: Vergewissern Sie sich, dass die Elektrodenverlängerung ordnungsgemäß in den
IPG-Anschluss eingeführt wurde, indem Sie die Impedanzen überprüfen, bevor
Sie die Feststellschraube anziehen. Wird die Feststellschraube direkt auf einem
Kontakt festgezogen, kann die Elektrodenverlängerung beschädigt werden.
5. Bestätigen Sie durch Sichtprüfung, dass die Kontakte auf der Elektrodenverlängerung mit den
Kontakten innerhalb des IPG-Kopfteils abgestimmt sind. Prüfen, ob sich die Rückhaltehülse
auf der Elektrodenverlängerung direkt unter der Feststellschraube im IPG-Anschluss bendet
(Abbildung 32).

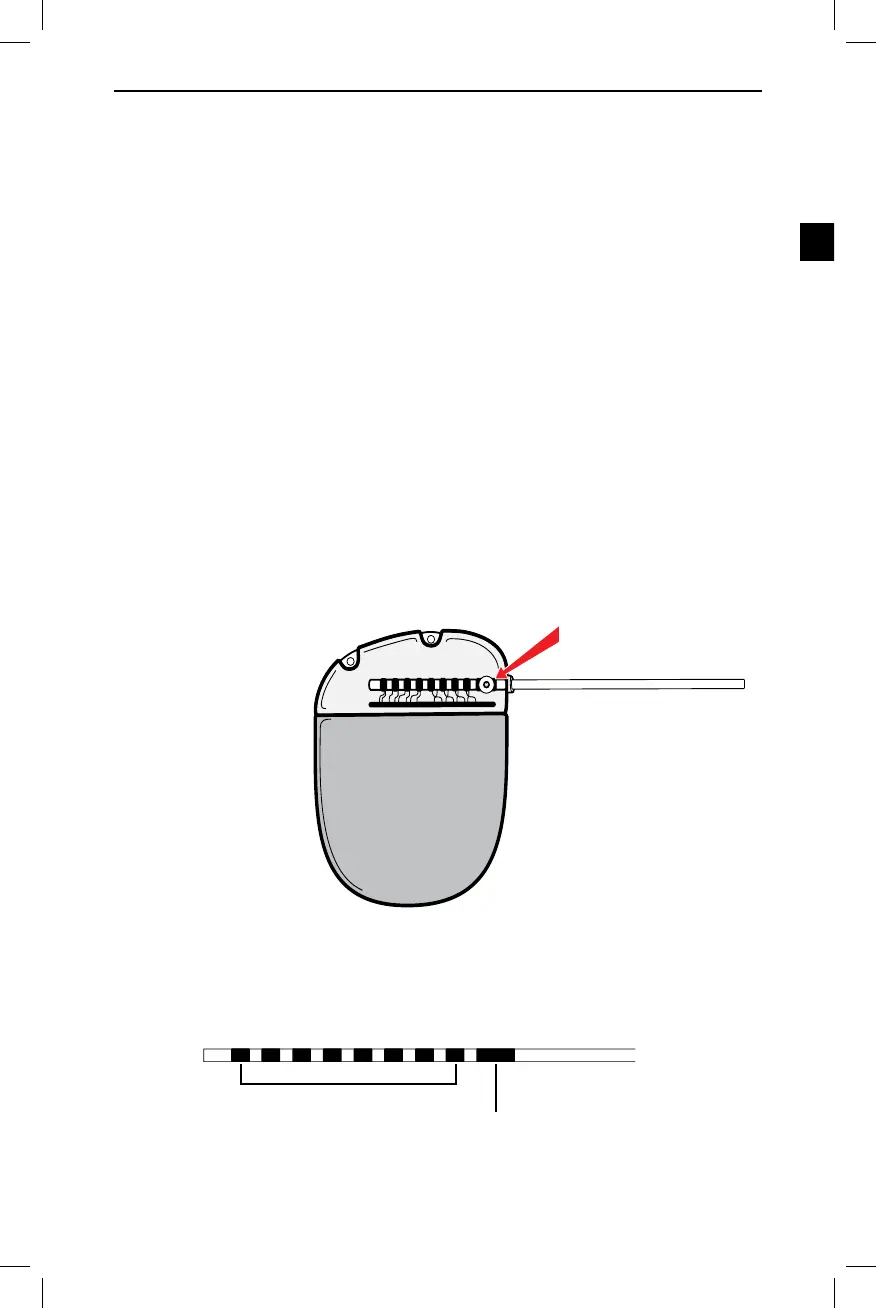

Retention Sleeve
Directly Under Setscrew
Rückhaltehülse
direkt unter der
Feststellschraube
Abbildung 32. Ausrichtung der Elektrodenverlängerungskontakte im DBS IPG-Anschluss
Hinweis: Die Rückhaltehülse ist aufgrund ihrer größeren Länge leicht von den Kontakten zu
unterscheiden (Abbildung 33).
Kontakte
Rückhaltehülse
Proximales Ende der Elektrodenverlängerung
Abbildung 33. Rückhaltehülse an der Elektrodenverlängerung
