Electrodos direccionales
Lo electrodos direccionales de 8 contactos (consulte Tabla 17) tienen las de contactos que
están segmentados circunferencialmente para permitir la selectividad de la estimulación axial y
rotacional. Cada contacto segmentado cubre 90 grados de la circunferencia del electrodo. Cada
contacto direccional tiene un marcador radiopaco cuya parte sólida se alinea con el contacto 2.
El diámetro exterior de cada electrodo direccional tiene 1,3 mm. Los electrodos direccionales son
compatibles con las herramientas de implante ECP a la venta en el mercado.

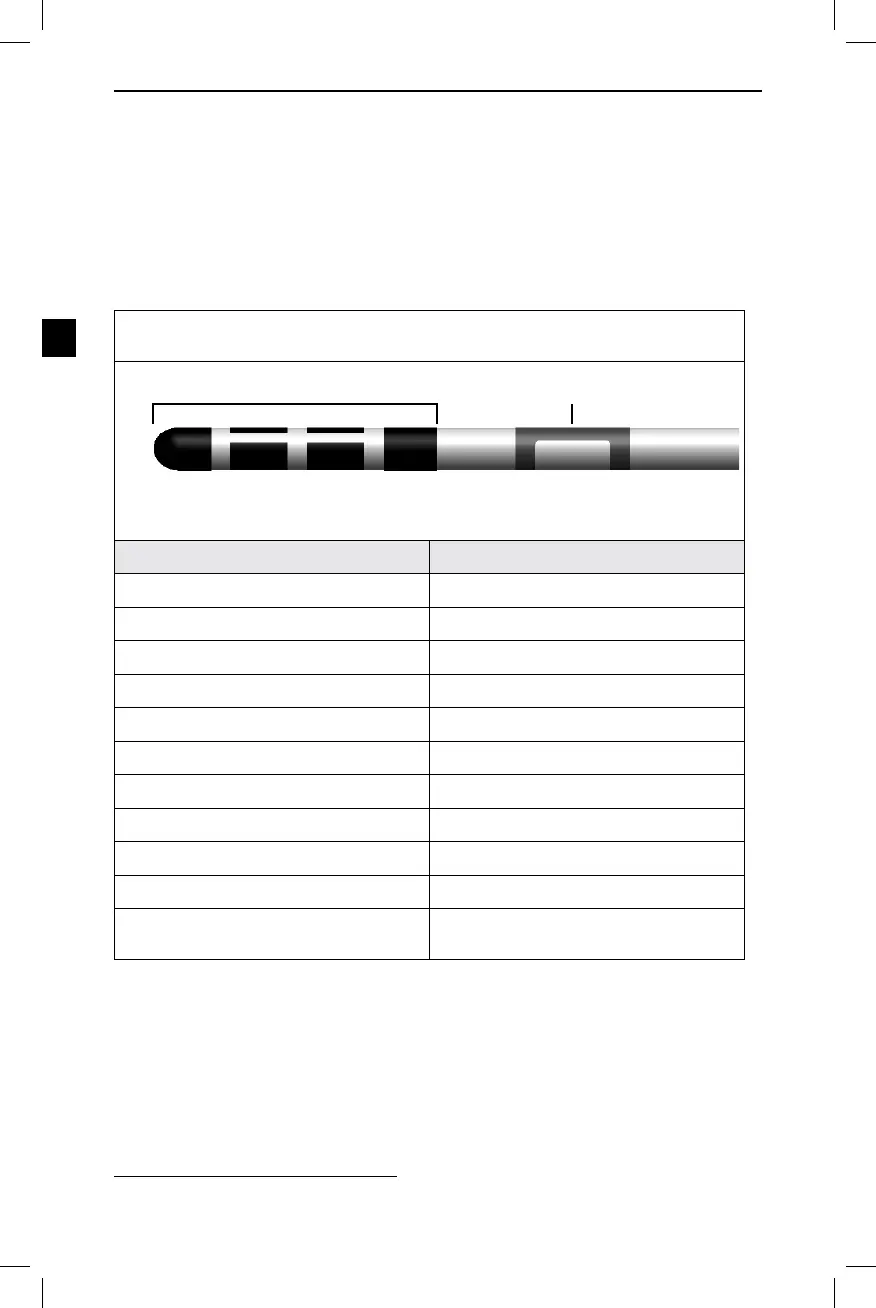

Tabla 17: Especicaciones técnicas
Electrodo direccional de 8 contactos (DB‑2202, Cartesia
TM
)
Característica Especicación
Longitud de los contactos
1
1,5 mm
Supercie del contacto de anillo 6,0 mm
2
Supercie del contacto segmentado 1,5 mm
2
Supercie del contacto de punta de cúpula 6,0 mm
2
Separación entre contactos (axial) 0,5 mm
Amplitud del conjunto 7,5 mm
Diámetro del electrodo 1,3 mm
Longitud total 30 cm o 45 cm
Material del tubo externo Poliuretano
Material de contacto Platino/Iridio
Impedance (Impedancia)
≤ 90 Ω (medida desde cada conector hasta
el contacto del electrodo correspondiente)
1 También se aplica al contacto con punta de cúpula.
Amplitud del conjunto
(7,5 mm)
Marcador radiopaco
