Vercise™-systemer til dyb hjernestimulering
Håndbog i kirurgisk implantering
92495783-02 Side 568 af 1157
Tilslutning til IPG'en
Ved tilslutning af elektrodeforlængeren til IPG'en anbefales det at anvende følgende
kongurationer.
IPG med 2 porte (16 kontaktelementer)
Ved tilslutning af en dobbelt elektrode med 8 kontaktelementer med den opdelte
elektrodeforlænger DB-3128 til IPG'en med 2 porte:
7

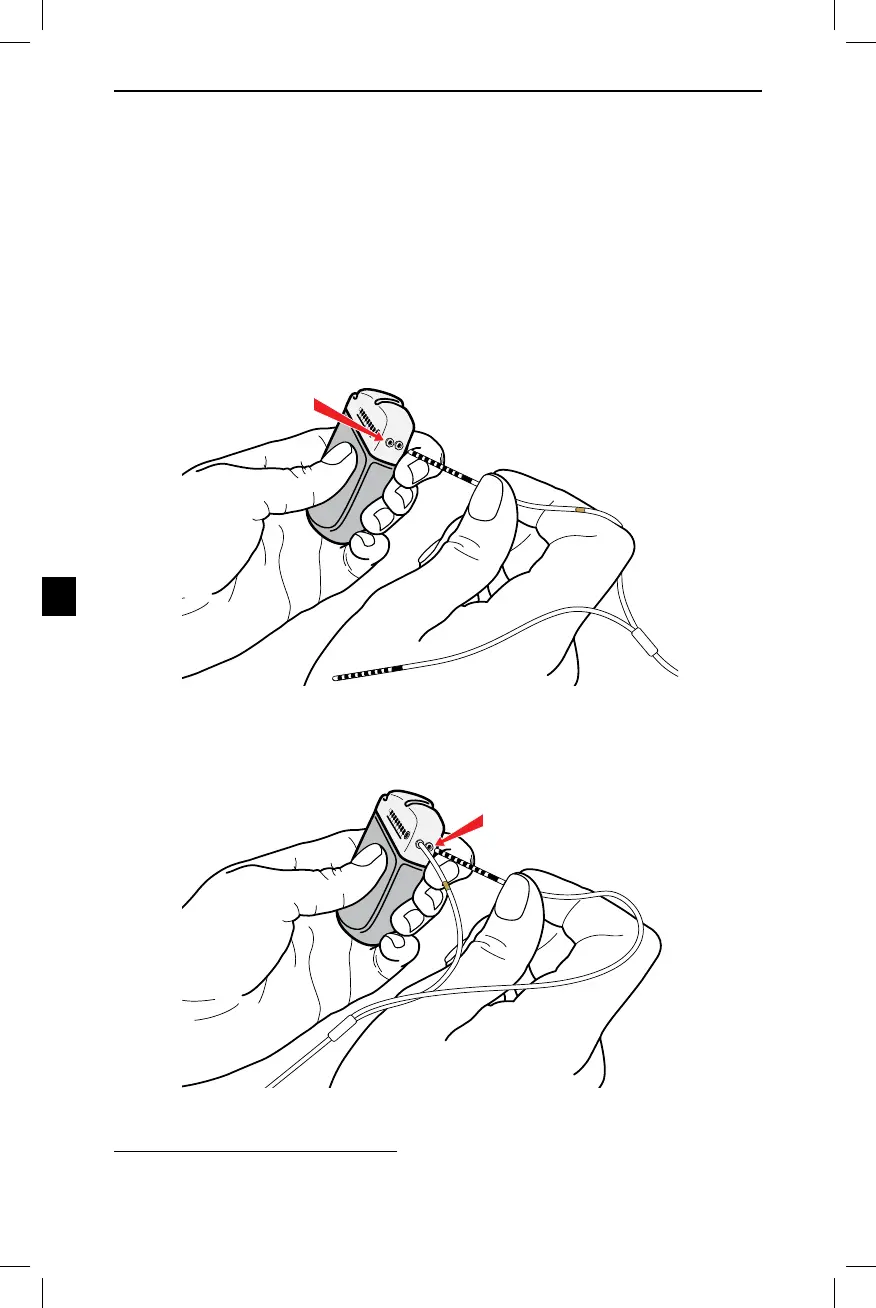

a. Tilslut venstre hjernehalvdels forlængerende med det guldfarvede markørbånd til port L
(eller C) (Figue 35).
Figue 35. Tilslutning til IPG-port L
b. Tilslut højre hjernehalvdels forlængerende uden markørbånd til port R (eller D) (Figue 36).
Figue 36. Tilslutning til IPG-port R
7 DB-3128 er en forlænger med 2x8 kontaktelementer, der kan tilslutte op til to (2) DBS-elektroder med 8
kontaktelementer til en IPG med 2 porte/16 kontaktelementer.
