Implantering af DBS-systemet
Håndbog i kirurgisk implantering
92495783-02 Side 569 af 1157
Ved tilslutning af en dobbelt elektrode med 8 kontaktelementer med elektrodeforlængeren
NM-3138-55 til IPG'en med 2 porte:
8

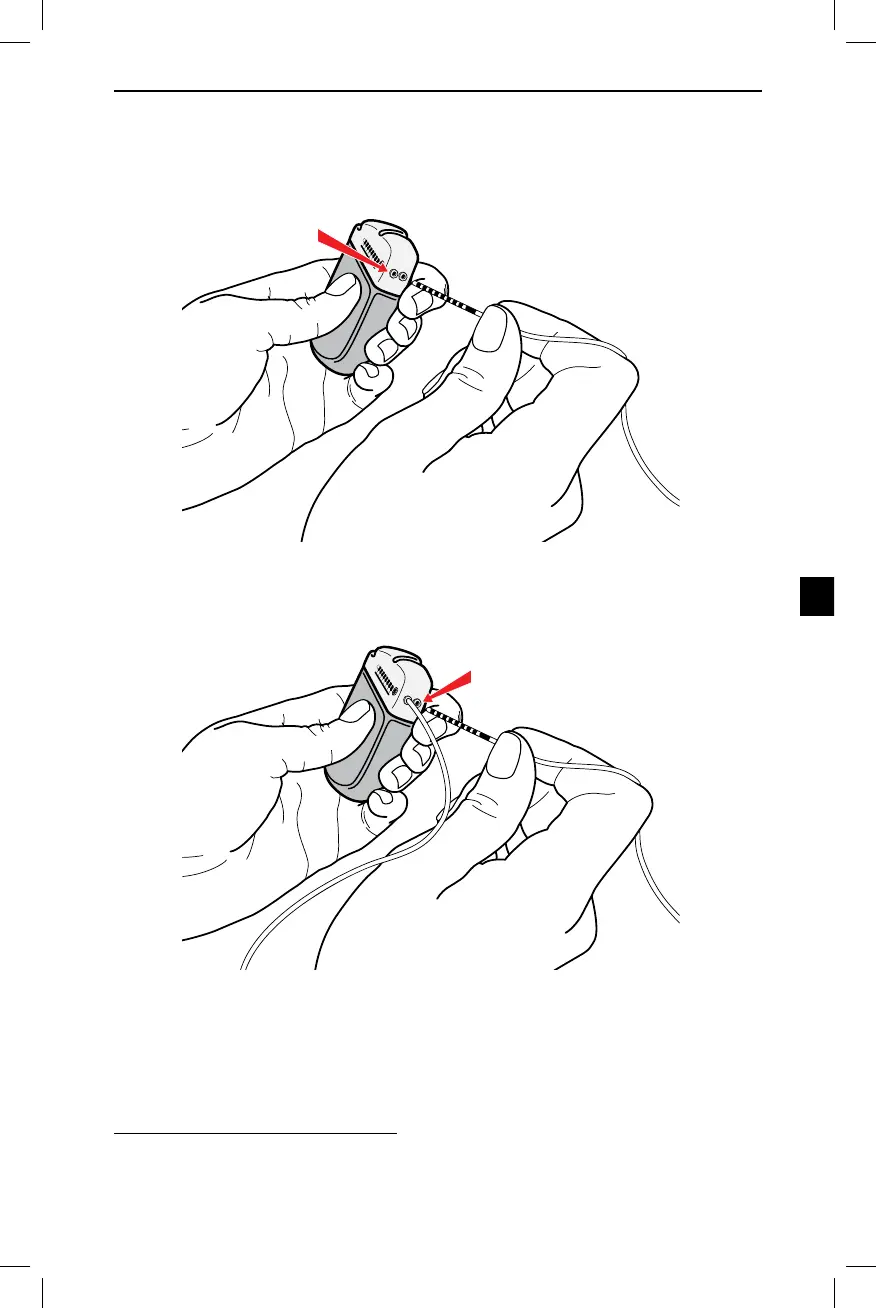

a. Tilslut venstre hjernehalvdels forlænger til port L (eller C) (Figue 37).
Figue 37. Tilslutning til IPG-port L
b. Tilslut højre hjernehalvdels forlænger til port R (eller D) (Figue 38).
Figue 38. Tilslutning til IPG-port R
8 NM-3138-55 kan tilslutte en (1) DBS-elektrode med 8 kontaktelementer til en port på en IPG med
2 porte/16 kontaktelementer. Der kræves to forlængere af typen NM-3138-55 for at tilslutte to (2) DBS-elektroder
med 8 kontaktelementer til IPG'en.
