Vercise™-systemer til dyb hjernestimulering
Håndbog i kirurgisk implantering
92495783-02 Side 570 af 1157
IPG med 4 porte (32 kontaktelementer)
Ved tilslutning af en dobbelt elektrode med 8 kontaktelementer og elektrodeforlænger
NM-3138-55 til den opdelte elektrodeforlænger DB3128 til IPG'en med 4 porte:
9
10
Forsigtig: Ved implantering af en IPG med 32 kontaktelementer kan du ikke tilslutte mere
end to elektroder. Elektroderne må kun tilsluttes de to porte L2 og R2 (to nederste
porte). Fyld alle ubrugte IPG-porte med de portpropper, der følger med i IPG-sættet.
Kun portene L2 og R2 på IPG'en med 32 kontaktelementer er tilgængelige for
programmering.
1. Tilslut venstre hjernehalvdels forlænger til port L2.
a. For opdelt elektrodeforlænger (DB 3128): Tilslut enden med det guldfarvede markørbånd
til porten, der er afmærket L2 (Figue 39).

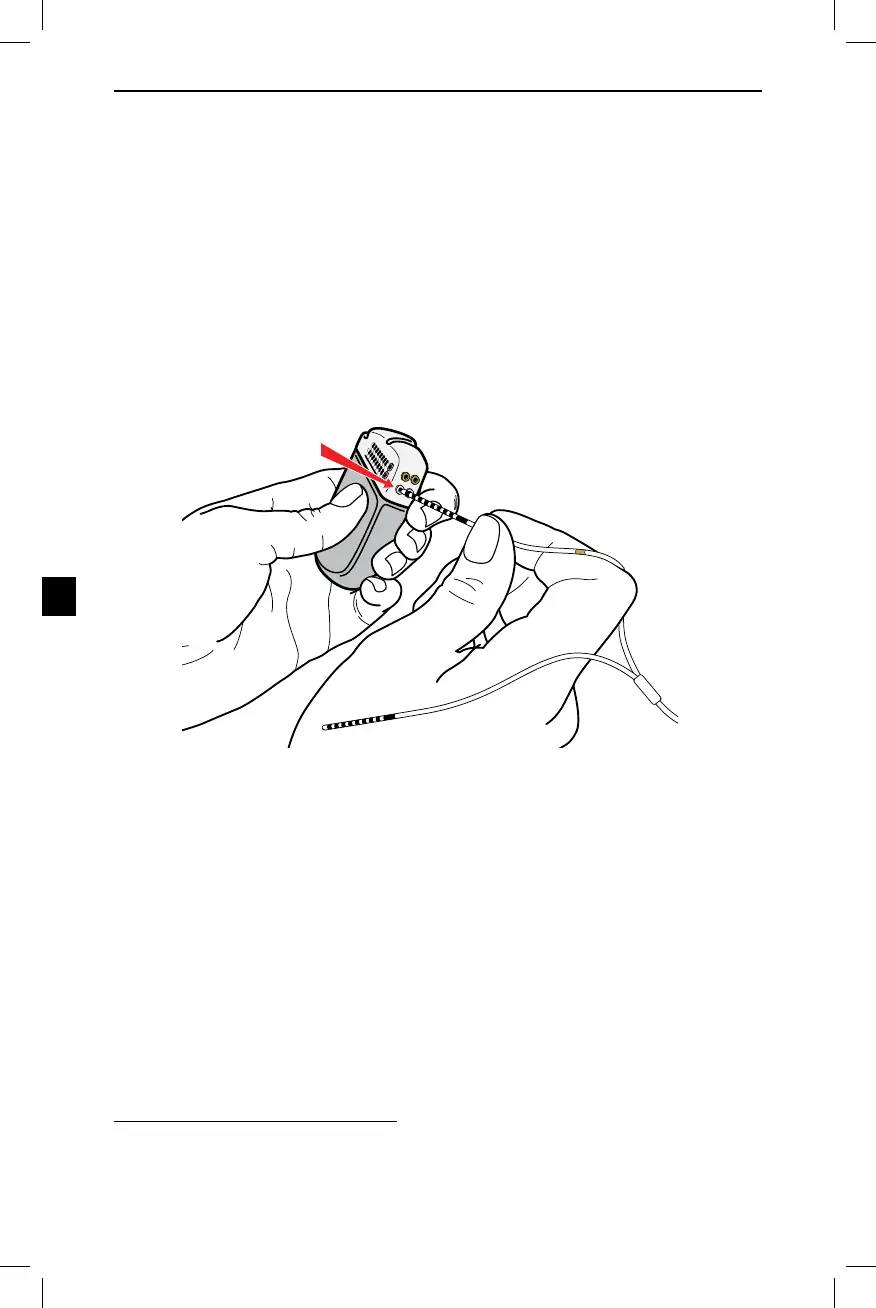

Figue 39. Tilslutning til IPG-port L2
9 NM-3138-55-forlængeren kan tilslutte en (1) DBS-elektrode med 8 kontaktelementer til en port på en IPG. Der
kræves to forlængere af typen NM-3138-55 for at tilslutte to (2) DBS-elektroder med 8 kontaktelementer til IPG'en.
10 DB-3128 er en forlænger med 2x8 kontaktelementer, der kan tilslutte op til to (2) DBS-elektroder med 8
kontaktelementer til en IPG.
