Sistemas de estimulación cerebral profunda Vercise™
Manual de implante quirúrgico
92495783-02 Página 276 de 1157
es
6. Repita los pasos 1 a 5 (sección “Implantación del electrodo de GII” de este manual) para
insertar las extensiones de electrodo restantes en los puertos GII. En los puertos del GII no
utilizados, inserte el tapón de puerto de GII en el puerto del GII abierto.
7. Compruebe las impedancias para vericar las conexiones antes de apretar el tornillo de jación:
a. Coloque el GII parcialmente en el hueco subcutáneo.
b. Compruebe las impedancias con el control remoto o el programador clínico.
8. Pase la llave dinamométrica a través de la hendidura en el diafragma situado en el lateral del
cabezal del GII (Figura 34).
9. Apriete el tornillo de jación en el cabezal del GII hasta que el destornillador dinamométrico
quede acoplado, lo que indica que el tornillo de jación ha quedado bien sujeto.
Nota: Para apretar el tornillo de jación, gire la llave dinamométrica hacia la derecha. Para
aojar el tornillo de jación, gire la llave dinamométrica hacia la izquierda.

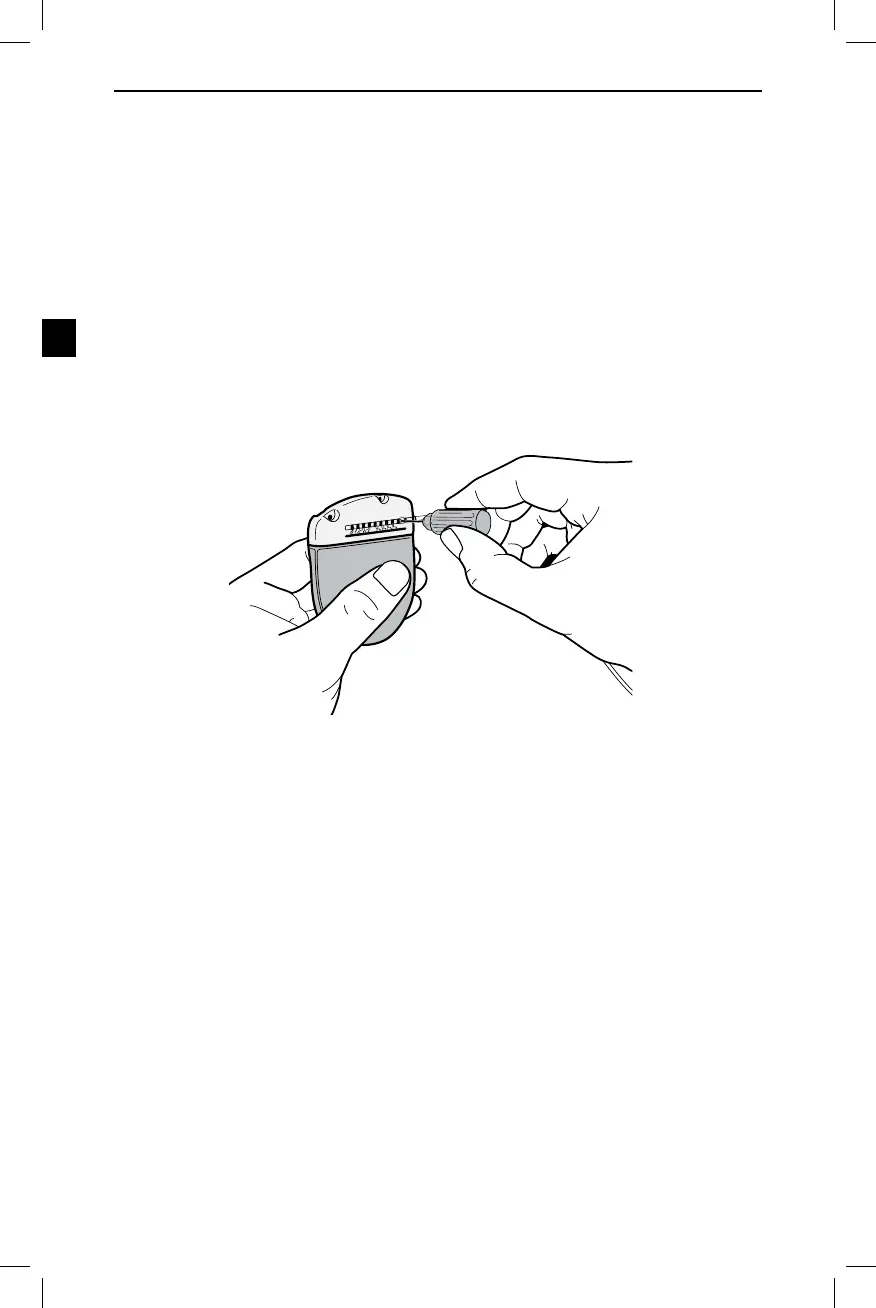

Figura 34. Inserción de la llave dinamométrica en el cabezal del GII
Precaución: La llave dinamométrica tiene limitación de apriete, de tal manera que el
tornillo de jación no puede apretarse en exceso. Utilice únicamente la llave
suministrada, ya que otras herramientas puede apretar excesivamente el
tornillo de jación y dañar la extensión de electrodo.
Nota: Si utiliza un tapón de puerto de GII, será igualmente necesario apretar el tornillo de
jación en el tapón para puerto, como se ha descrito en los pasos 7 a 9 (sección
“Implantación del electrodo de GII” de este manual).
10. Repita los pasos 8 a 9 (sección “Implantación del electrodo de GII” de este manual) para
apretar el tornillo de ajuste en la funda de retención de cada extensión de electrodo restante.
11. Pase la llave dinamométrica a través de la hendidura en el diafragma situado en el lateral del
conector de la extensión de electrodo. Asegúrese de que la funda de retención del electrodo de
ECP esté situada todavía debajo de la extensión del tornillo de jación.
12. Apriete el tornillo de jación en la extensión del electrodo hasta que el destornillador
dinamométrico quede acoplado, lo que indica que el tornillo de jación ha quedado bien sujeto.
13. Repita los pasos 11 a 12 (sección”Implantación del electrodo de GII” de este manual) para
todos los tornillos de jación de la extensión de electrodo.
Nota: Para apretar el tornillo de jación, gire la llave dinamométrica hacia la derecha. Para
aojar el tornillo de jación, gire la llave dinamométrica hacia la izquierda.
