Sistemas de estimulación cerebral profunda Vercise™
Manual de implante quirúrgico
92495783-02 Página 274 de 1157
4. Compruebe visualmente que los electrodos de ECP estén alineados con los contactos de la
extensión de electrodo (Figura 31).
Si no están alineados, siga sujetando el electrodo de ECP junto a la funda de retención y
presione para hacer avanzar los contactos hasta alinearlos con los contactos de la extensión
de electrodo. Si es necesario, retraiga ligeramente el electrodo y, a continuación, haga avanzar
los contactos hasta que pueda conrmarse la alineación correcta. No apriete del tornillo de
jación en el conector de extensión de electrodo en este momento.
Cuando inserte un electrodo de 8 contactos DB-2201 o DB-2202 en una extensión de 8
contactos, la funda de retención ya no será visible cuando el electrodo esté totalmente
insertado. La inserción completa y la alineación deben conrmarse mediante la comprobación
visual de que todos los contactos están alineados.
Nota: Asegúrese de que el electrodo de ECP esté totalmente insertado en el conector de
extensión de electrodo de modo que la funda de retención esté situada debajo del
tornillo de jación.

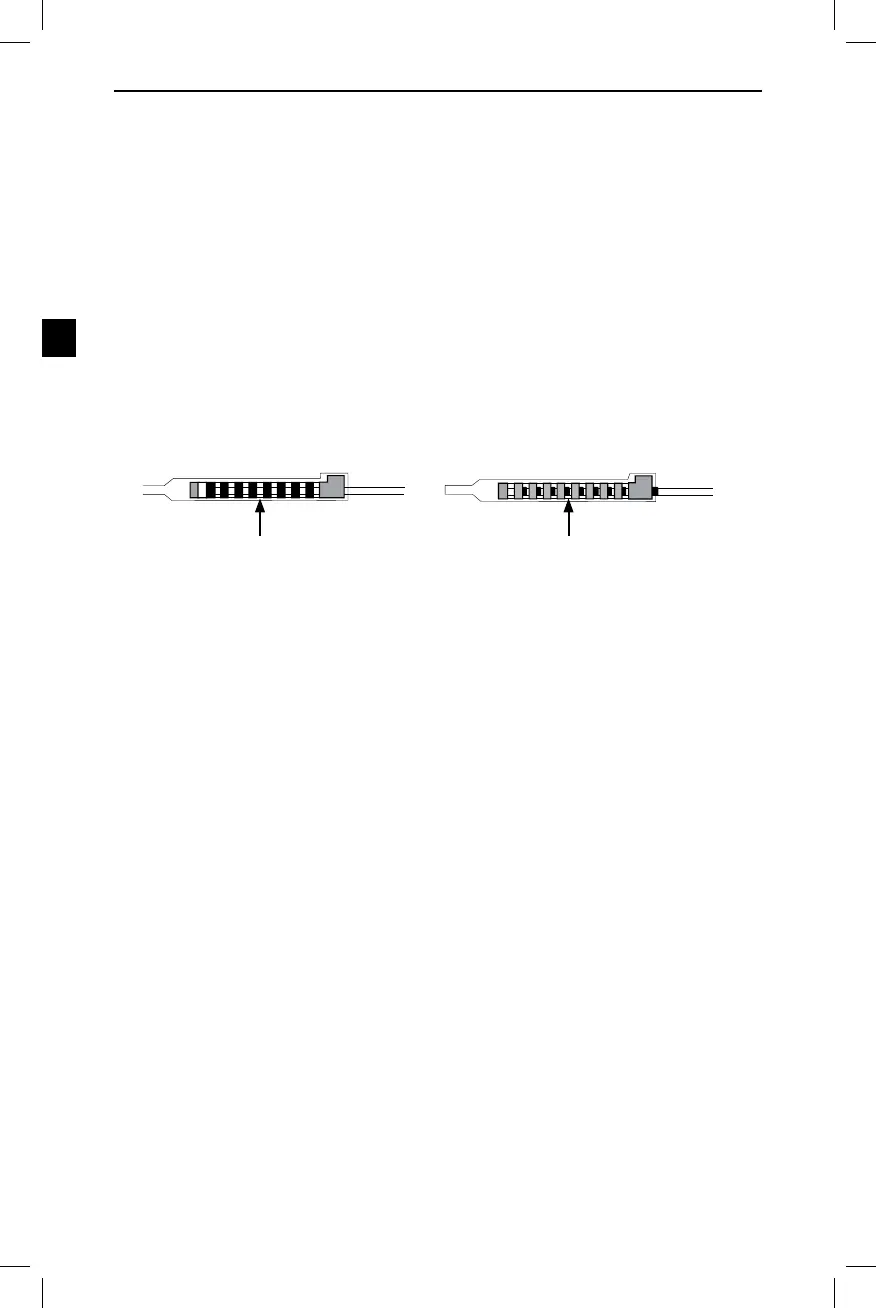

Correcto Incorrecto
Figura 31. Alineación del electrodo de ECP en el conector de extensión de electrodo
5. Para conectar el segundo electrodo de ECP a la segunda extensión de electrodo, consulte la
sección “Acceso al electrodo de ECP” de este manual y repita los pasos 1 a 5 para exponer el
electrodo de ECP Después consulte la sección “Conexión del electrodo de ECP a la extensión
de electrodo” de este manual y repita los pasos 1 a 4 para conectar la extensión de electrodo.
6. No apriete los tornillos de jación en este momento.
Nota: Los puertos de extensión de electrodo no utilizados deben llenarse con un tapón de
puerto. Apriete el tornillo de jación de los tapones de puerto.
