Sistemas de Estimulação Cerebral Profunda Vercise™
Manual de Implante Cirúrgico
92495783-02 Página 396 de 1157
IPG de 4 Portas (32 Contactos)
Para uma ligação dupla do Elétrodo de 8 Contactos com a Extensão de Elétrodo NM‑3138‑55
ou Extensão de Elétrodo DB‑3128 bifurcada ao IPG de 4 Portas:
9
10
Cuidado: quando implantar um IPG de 32 Contactos, não ligue mais do que dois Elétrodos. Os
Elétrodos devem ser ligados apenas às portas L2 e R2 (as duas portas inferiores).
Tape quaisquer portas que não estejam a ser utilizadas com os obturadores para
porta fornecidos no Kit do IPG. Apenas as portas L2 e R2 do IPG de 32 Contactos
estarão disponíveis para programação.
1. Ligue a extremidade da Extensão do hemisfério esquerdo à Porta L2.
a. No caso da Extensão de Elétrodo bifurcada (DB 3128): Ligue a derivação com a banda de
marcação de ouro à porta identicada como L2 (Figura 39).

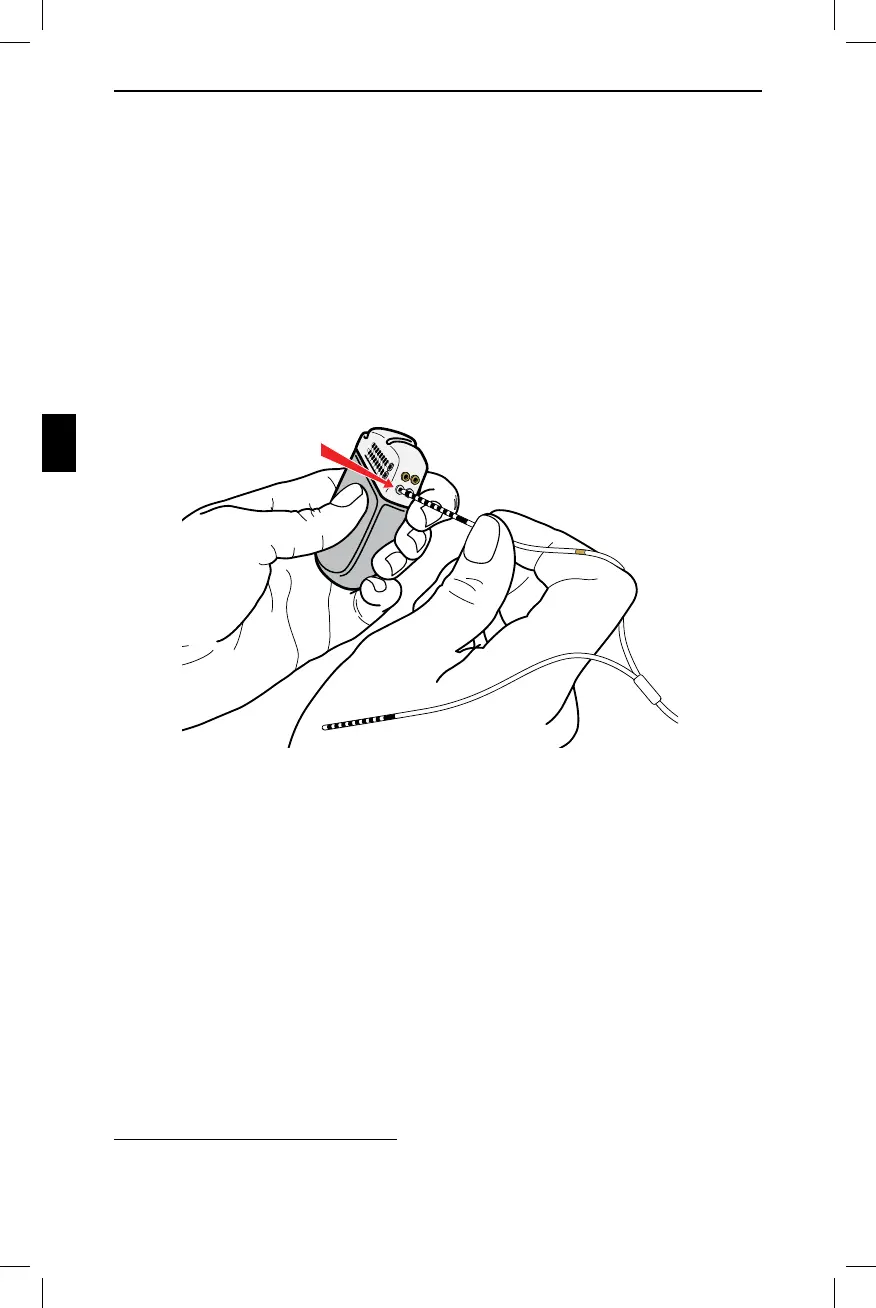

Figura 39. Ligação à Porta L2 do IPG
9 A Extensão NM-3138-55 pode ligar um (1) Elétrodo DBS de 8 Contactos a uma porta de um IPG. Para ligar dois
(2) Elétrodos DBS de 8 Contactos ao IPG, são necessárias duas Extensões NM-3138-55.
10 A DB-3128 é um Extensão 2x8 e pode ligar até dois (2) Elétrodos DBS de 8 Contactos a um IPG.
