Implantieren des DBS-Systems
Handbuch für chirurgische Implantate
92495783-02 Seite 163 von 1157
de
Für doppelte 8-Kontakt-Elektrodenverbindung mit der Elektrodenverlängerung NM-3138-55
zum 2-Anschluss-IPG:
8
a. Verbinden Sie den Verlängerungsstrang der linken Hemisphäre mit Anschluss L (oder C)
(Abbildung 37).
L

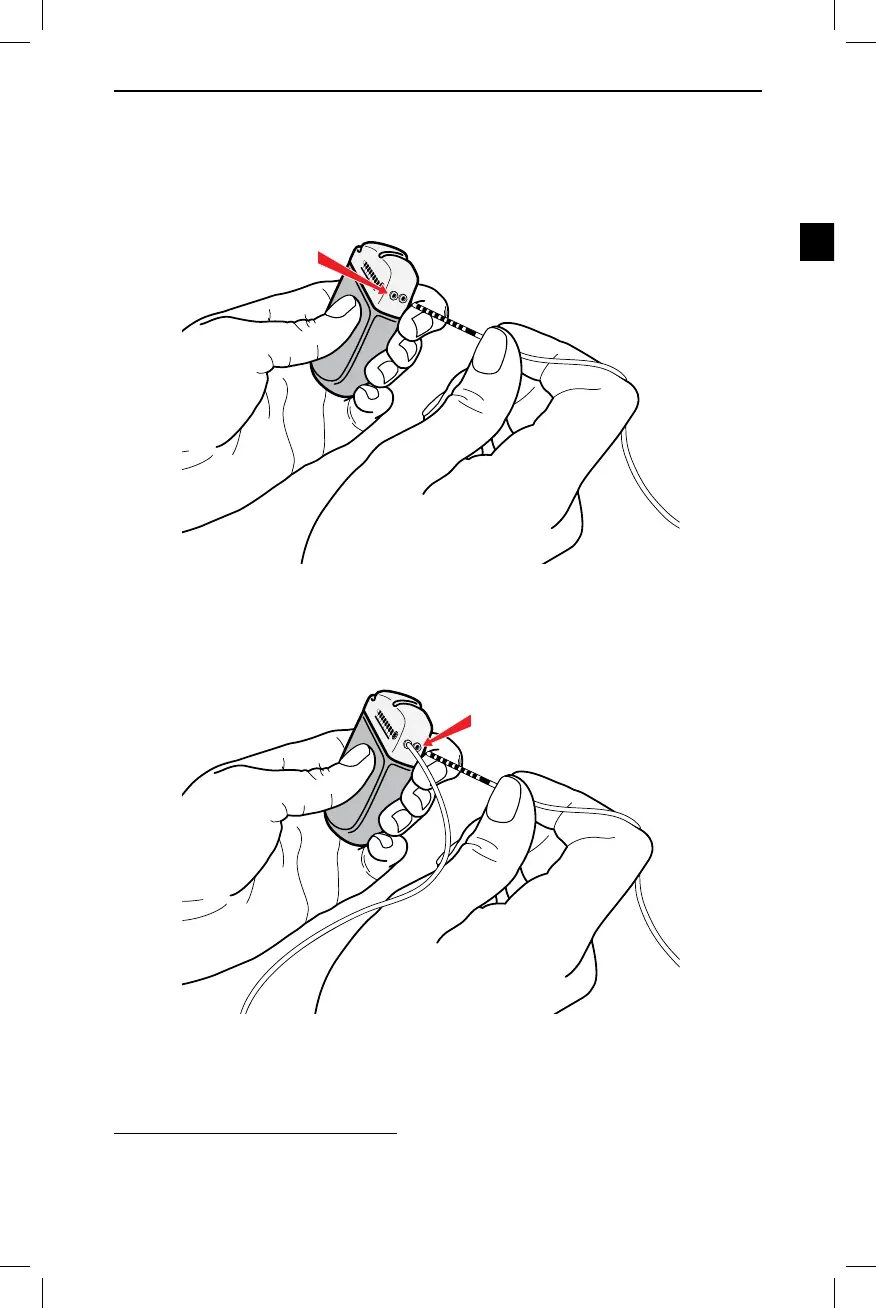

Abbildung 37. Anschluss an den IPG-Anschluss L
b. Verbinden Sie den Verlängerungsstrang der rechten Hemisphäre mit Anschluss R (oder D)
(Abbildung 38).
R
Abbildung 38. Anschluss an den IPG-Anschluss R
8 NM-3138-55 Verlängerung kann eine (1) 8-Kontakt-DBS-Elektrode an einen Anschluss eines 2-Anschluss/16-
Kontakt-IPG anschließen. Zwei NM-3138-55 Verlängerungen sind erforderlich, um zwei (2) 8-Kontakt-DBS-
Elektroden an den IPG anzuschließen.
