13
Anschluss 4-poliger Steckverbinder
Die Abbildung (Bild 11) zeigt die im 4-poligen Steckver binder
zur Verfügung gestellten Kontakte (Ansicht Geräteseite).
Schließen Sie den 4-poligen Steckverbinder laut Anschluss-
plan an.
Achten Sie darauf, dass die Kontaktstifte sicher im Steckver-
binder einrasten! Lose Kontaktstifte können zu Fehlfunktionen
oder zum Kurzschluss führen.
98710
Schließen Sie die Leitungen zuerst an
Ihren Verbrauchern an. Erst danach
stellen Sie die Verbindung zum Gerät
her. Stecken Sie den 4-poligen Steckver-
binder in den vorgesehenen Anschluss
am Gerät (Bild 4, Pos. 4).

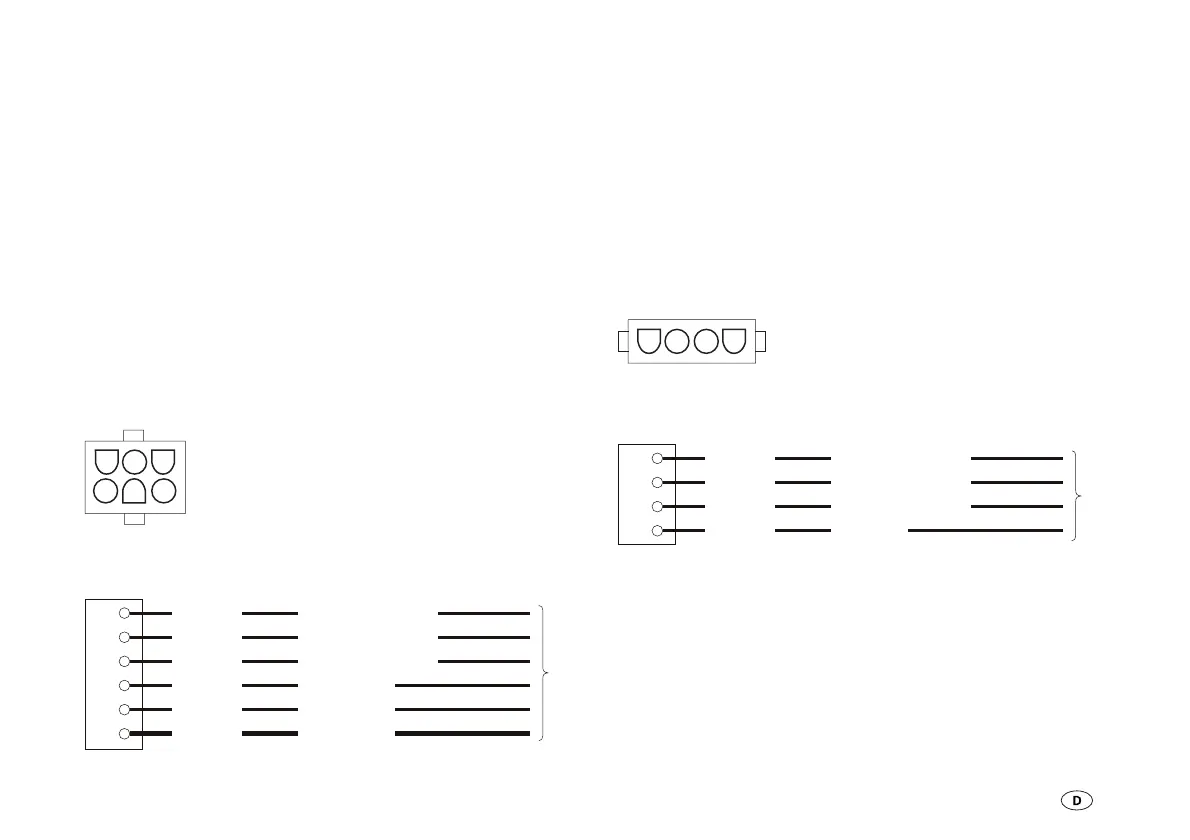

Bild 11: 4-poliger Stecker
7
8
9
10
1,5 mm
²
+ 12 V Verbraucher 1
1,5 mm
²
Dauerstrom
1,5 mm
²
+ 12 V Verbraucher 3
zur
Verteilerleiste
1,5 mm
²
+ 12 V Verbraucher 2
Bild 12: Anschlussplan 4-poliger Steckverbinder
Anschluss der Steckverbinder
Bei Leitungslängen über 3 m kann es ratsam sein, die Lei-
tungsquerschnitte um eine Stufe zu erhöhen. Die Steckverbin-
der lassen sich nur in der richtigen Position in den richtigen
Anschluss einführen und verriegeln. Achten Sie darauf, dass
die Verriegelung einrastet. Zum Ziehen der Steckverbinder
muss die Verriegelung durch Zusammendrücken der beiden
Bügel gelöst werden.
Anschluss 6-poliger Steckverbinder
Die Abbildung (Bild 9) zeigt die im 6-poligen Steckver binder
zur Verfügung gestellten Kontakte (Ansicht Geräteseite).
Schließen Sie den 6-poligen Steckverbinder laut Anschluss-
plan an. Achten Sie darauf, dass die Kontaktstifte sicher im
Steckverbinder einrasten! Lose Kontaktstifte können zu Fehl-
funktionen oder zum Kurzschluss führen.
426
135
Schließen Sie die Leitungen zuerst an Ihren
Verbrauchern, Kühlschrank, Heizung usw. an.
Erst danach stellen Sie die Verbindung zum
Gerät her. Stecken Sie den 6-poligen Steck-
verbinder in den vorgesehenen Anschluss am
Gerät (Bild 4, Pos 8).
Bild 9: 6-poliger Stecker
1
2
3
4
5
6
1,5 mm
²
+ 12 V Verbraucher 1
2,5 mm
²
+ Kühlschrank
1,5 mm
²
Wasserpumpe
1,5 mm
²
Dauerstrom
1,5 mm
²
+ 12 V Verbraucher 3
zur
Verteilerleiste
1,5 mm
²
+ 12 V Verbraucher 2
Bild 10: Anschlussplan 6-poliger Steckverbinder
