Calira EVS 17/16-DS/IU - Geräteoberseite und Sicherungen

5
Geräteoberseite und Sicherungen
230 Volt ~/50 HZ
belastbar: 10 A
Schutzart: IP 20
Detail A
Vor Anschluss und Inbetriebnahme unbedingt
die Betriebsanleitung lesen. Für Batterien mit
Gel- oder Flüssigelektrolyt. Batteriekapazität
60-160Ah. Nur für trockene Räume!
Made in Germany
Sicherungen 12V
Verbraucherstromkreise
Technische Daten:
Eingang: 180-250V~/50-60Hz Ladekennlinie: IUoU
Ausgang: 12V
Ipri.: 1,9A
Isec: 1,6A IP 20 T35/B
10A
10A
15A
10A
5A
15A
Detail B

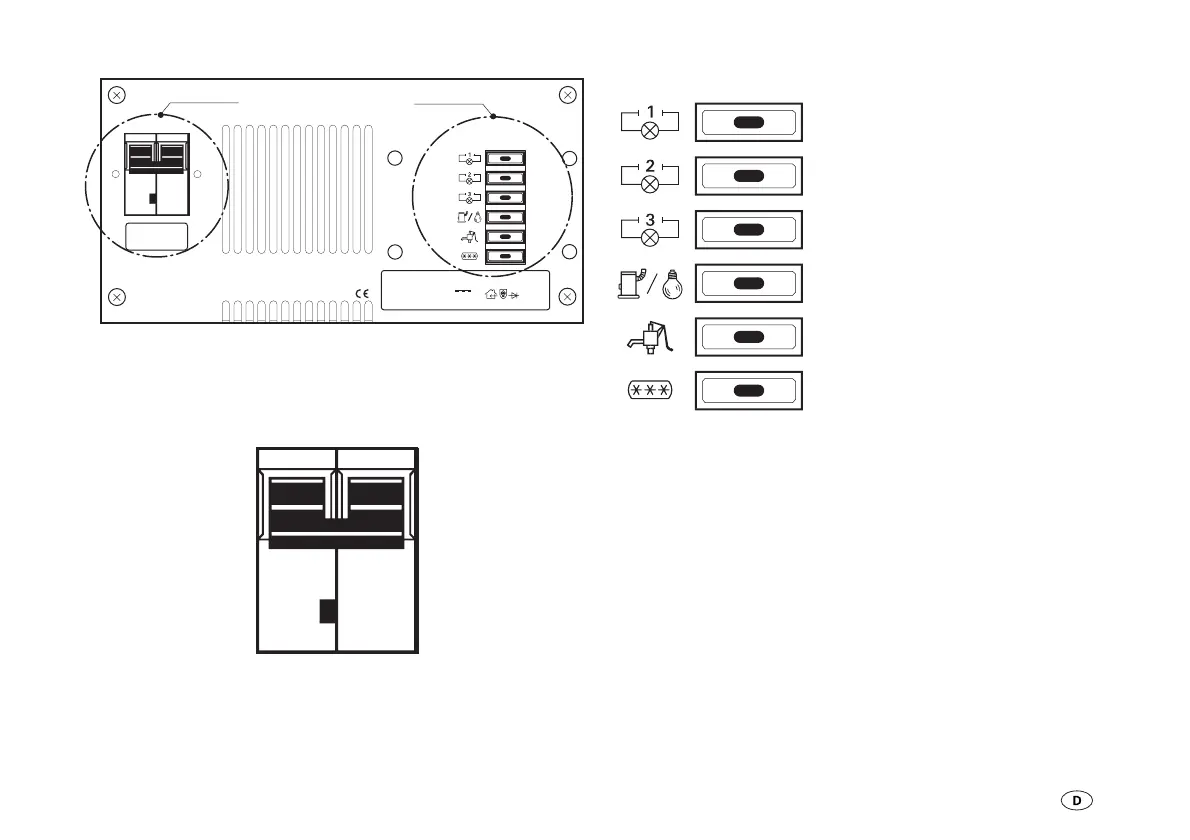

Bild 1 : Geräteoberseite
Sicherungsautomat 230 V
Bild 2: Detail A
Sicherungen 12 V
Verbraucherstromkreise
Flachstecksicherungen
Verbraucherstromkreise
10 A
10 A
15 A
10 A
5 A
15 A
Verbraucherstromkreis 1 10 A
Verbraucherstromkreis 2 10 A
Verbraucherstromkreis 3 15 A
Dauerstromkreis 10 A
(Heizung / Sofortlicht)
Stromkreis Wasserpumpe 5 A
Stromkreis Kühlschrank 15 A
Bild 3: Detail B
