Anschluss 12-poliger Steckverbinder
23
19 27
16
20
24
17 25
21
18 2622
Die Abbildung (Bild 13) zeigt die im 12-poligen
Steckverbinder zur Verfügung gestellten Kon-
takte (Ansicht Geräteseite). Schließen Sie den
12-poligen Steckverbinder laut Anschlussplan
an die Starterbatterie und Versorgungsbatterie
an. Achten Sie darauf, dass die Kontaktstifte
sicher im Steckverbinder einrasten! Lose Kon-
taktstifte können zu Fehlfunktionen oder zum
Kurzschluss führen. Die Sicherungen dienen
dem Leitungsschutz.
Bild 13: 12-poliger Stecker
Stecken Sie den 12-poligen Steckverbinder in den vorgese-
henen Anschluss am Gerät (Bild 4, Pos. 10).
Sicherungen unbedingt nahe der Pluspole der Batterien
anbringen!
16
17
18
19
20
21
22
23
24
25
26
27
4 mm²
+ Ladestrom
rot
4 mm²
minus
blau
6 mm²
+ Versorgung
rot
0,75 mm²
D+ Lichtmaschine
braun
0,75 mm²
B+
Messleitung /
Test
rot
2 A
2 A
40 A
40 A
6 mm² rot
25 A
I
Batterie 12 V
(starten)
II
Batterie 12 V
(versorgen)

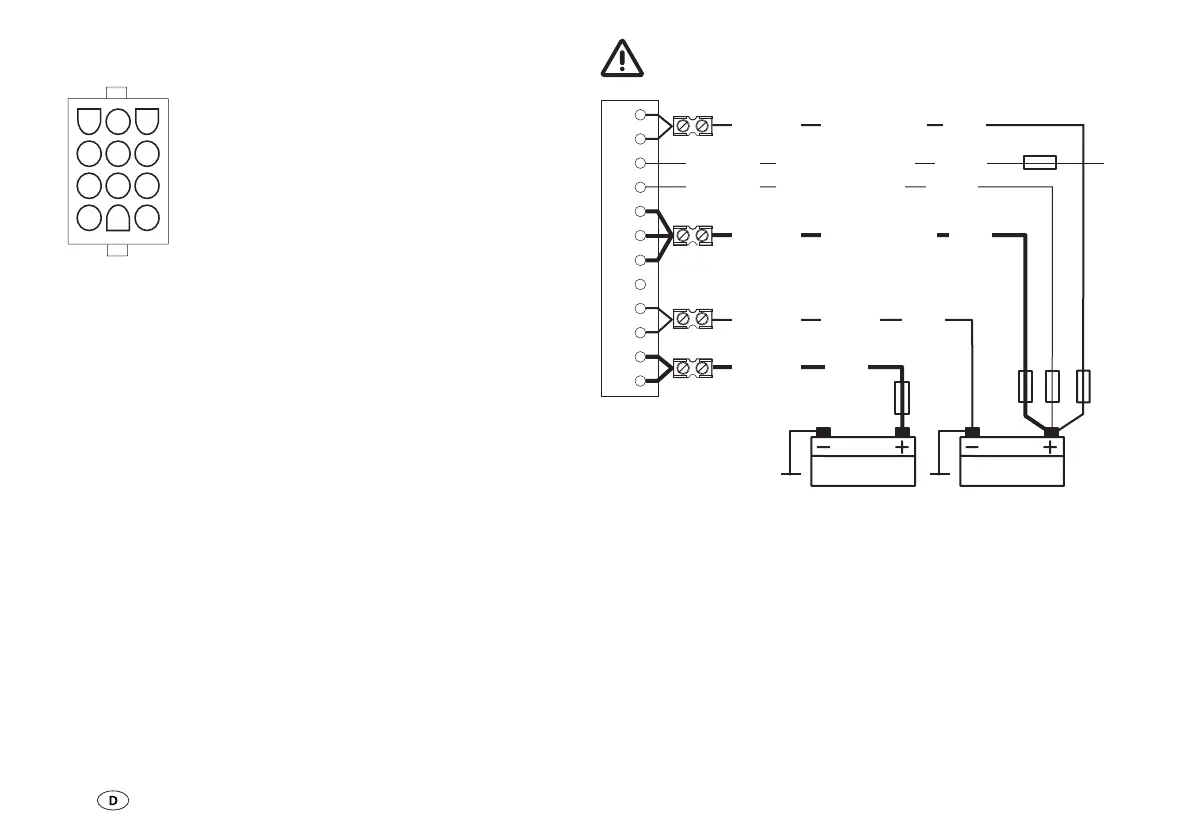

Bild 14: Anschlussplan 12-poliger Steckverbinder
