Calira EVS 17/16-DS/IU - Parte Superiore Apparecchio E Fusibili

56
Parte superiore apparecchio e fusibili
230 Volt ~/50 HZ
belastbar: 10 A
Schutzart: IP 20
Dettaglio A
Vor Anschluss und Inbetriebnahme unbedingt
die Betriebsanleitung lesen. Für Batterien mit
Gel- oder Flüssigelektrolyt. Batteriekapazität
60-160Ah. Nur für trockene Räume!
Made in Germany
Sicherungen 12V
Verbraucherstromkreise
Technische Daten:
Eingang: 180-250V~/50-60Hz Ladekennlinie: IUoU
Ausgang: 12V
Ipri.: 1,9A
Isec: 1,6A IP 20 T35/B
10A
10A
15A
10A
5A
15A
Dettaglio B

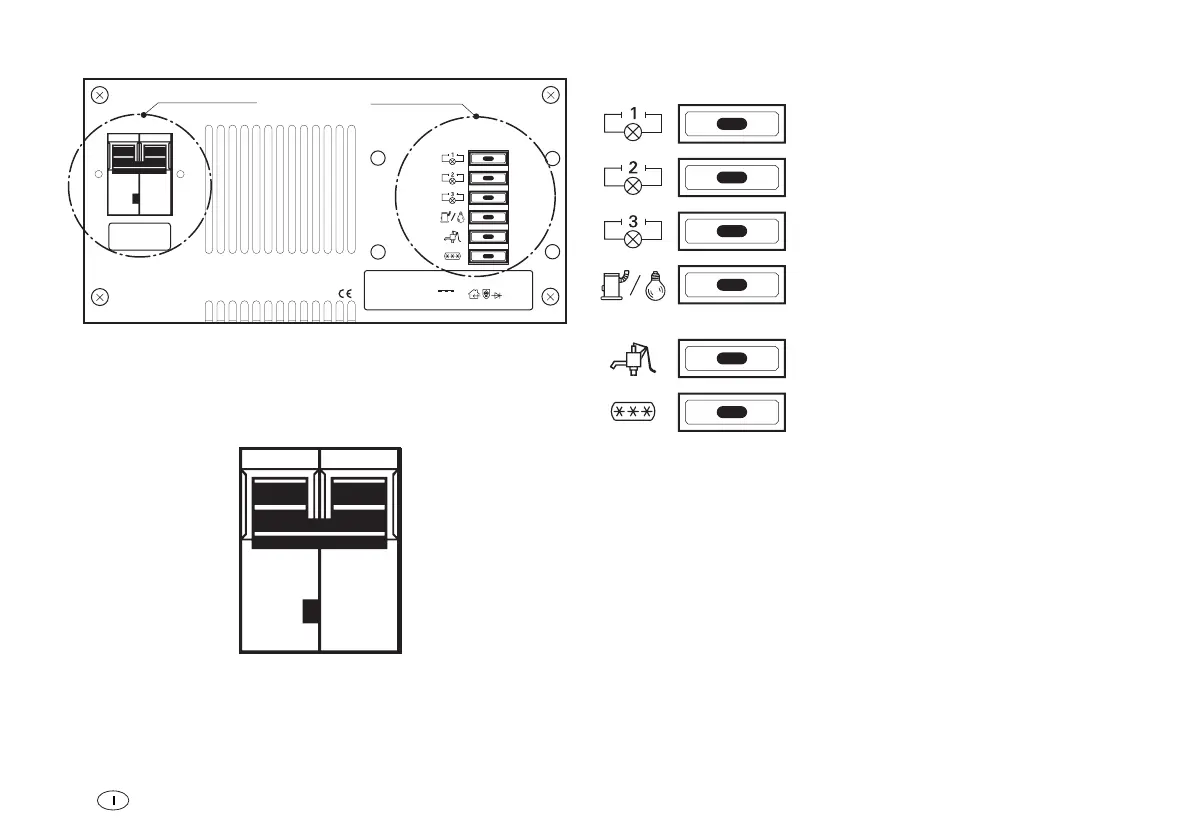

Figura 1 : Parte superiore apparecchio
Interruttore di sicurezza 230 V
Figura 2: Dettaglio A
Fusibili 12 V circuito
elettrico utenza
Spinotti piatti circuito
elettrico utenza
5 A
10 A
10 A
15 A
15 A
10 A
Circuito corrente continua 10 A
(riscaldamento /
illuminazione immediata)
Circuito elettrico utenza 1 10 A
Circuito elettrico utenza 2 10 A
Circuito elettrico utenza 3 15 A
Circuito elettrico pompa 5 A
dell'acqua
Circuito elettrico 15 A
frigorifero
Figura 3: Dettaglio B
