49
Installer impérativement les fusibles à proximité des
pôles plus des batteries !
16
17
18
19
20
21
22
23
24
25
26
27
4 mm²
+ du courant de charge
rouge
4 mm²
moins
blue
6 mm²
+ alimentation
rouge
0,75 mm²
D+ de l´alternateur
brun
0,75 mm²
B+ cable de mesure /
essai
rouge
2 A
2 A
40 A
40 A
6 mm² rouge
25 A
I
Batterie 12 V
(démarrage)
II
Batterie 12 V
(alimentation)

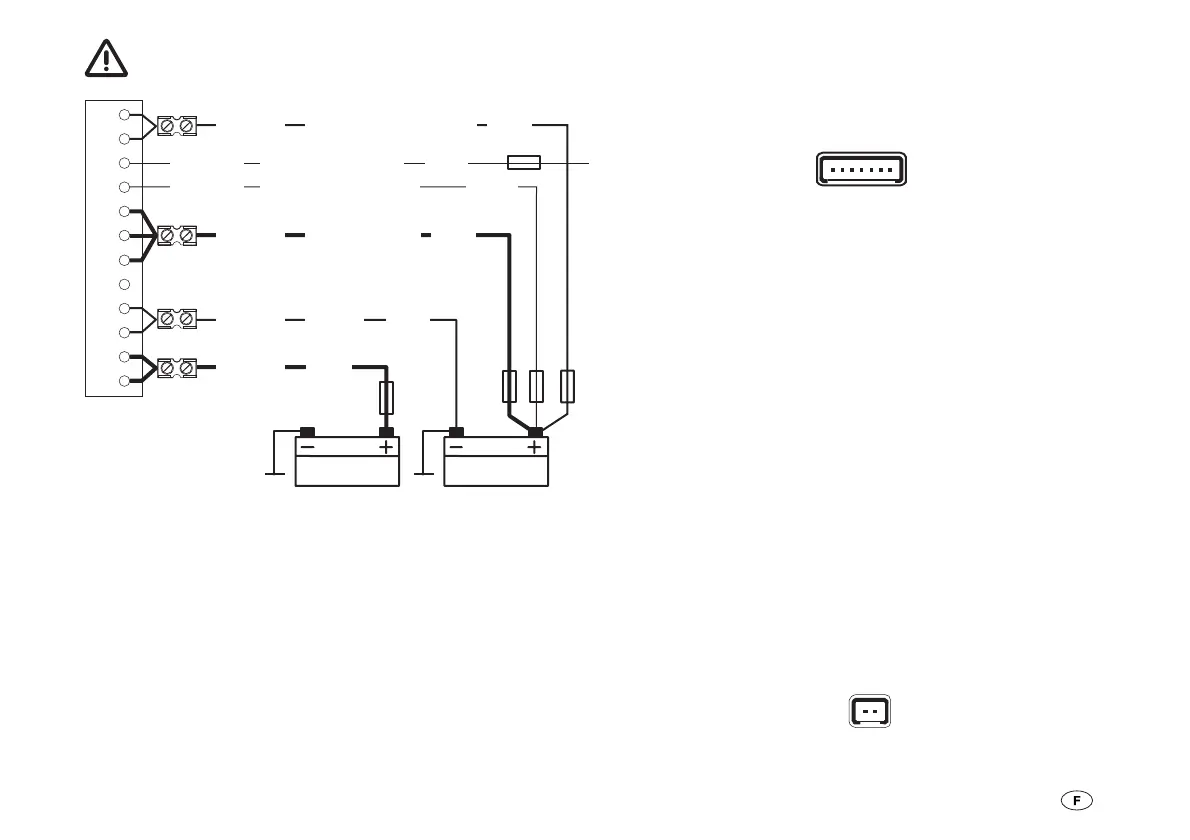

Figure 14 : Schéma de raccordement du connecteur
multibroches à 12 pôles
Raccordement au tableau de commande
Raccordez le câble ruban plat à 7 pôles à votre tableau de
commande. Vous trouverez l’affectation des contacts sur le
relevé ci-dessous.
7 6 5 4 3 2 1
Figure 15 : Connecteur à 7 pôles
Contact 1 Raccordement négatif
Contact 2 Raccordement positif test pour batterie 2
Contact 3 Raccordement positif test pour batterie 1
Contact 4 Raccordement de commande des relais
consommateurs
Contact 5 Sortie pour contrôle de charge
Contact 6 Sortie pour signal Tremat
Contact 7 Raccordement pour relais de pompes
Enfichez le câble ruban plat à 7 pôles sur le branchement pré-
vu de l’appareil (figure 4, pos. 9). Le câble ruban plat ne peut
être introduit qu’en position correcte, sur le bon connecteur.
Vous ne devez pas forcer pour l’enficher.
Raccordement du capteur de température
Si vous utilisez un capteur de température pour la batterie 2,
enfichez le câble de ce capteur de température au raccorde-
ment ad hoc (figure 4, pos. 7) de l’appareil (raccordement à
2 pôles).
Figure 16 : Capteur de température
