48
1
2
3
4
5
6
1,5 mm
²
+ 12 V Utilisateur 1
2,5 mm
²
+ Réfrigérateur
1,5 mm
²
Pompe à eau
1,5 mm
²
Courant continu
1,5 mm
²
+ 12 V Utilisateur 3
vers
le répartiteur
1,5 mm
²
+ 12 V Utilisateur 2

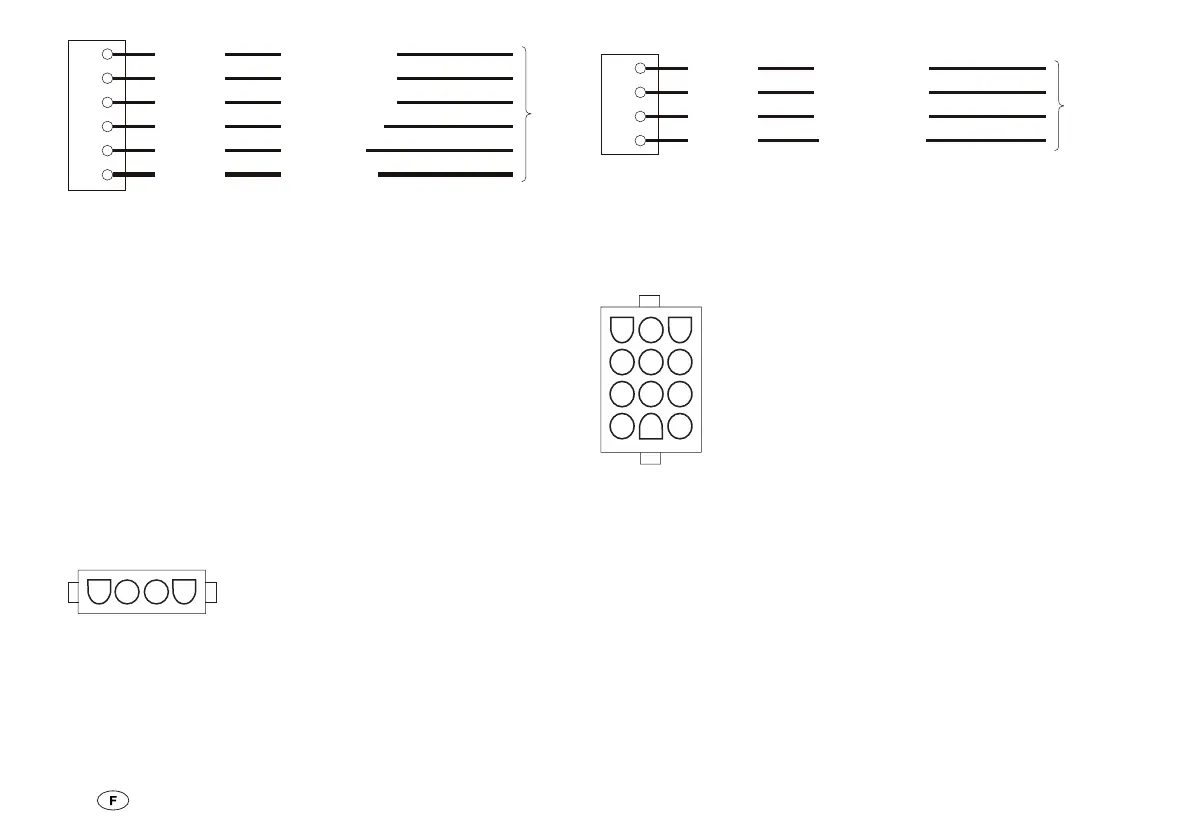

Figure 10 : Schéma de raccordement du connecteur
multibroches à 6 pôles
Raccordement du connecteur multibroches à 4 pôles
L’illustration (figure 11) montre les contacts mis à disposition
sur le connecteur multibroches à 4 pôles. Raccordez le con-
necteur multibroches à 4 pôles, comme indiqué sur le schéma
de raccordement.
Prenez garde à ce que les broches de contact s’enclenchent
bien dans le connecteur multibroches ! Des broches de con-
tact qui ne tiennent pas peuvent provoquer des fonctionne-
ments défectueux ou des courts-circuits.
98710
Raccordez tout d’abord les câbles
sur vos consommateurs. Ensuite,
seulement, établissez la liaison avec
l’appareil. Enfichez le connecteur à
4 pôles sur le branchement prévu de
l’appareil (figure 4, pos. 4).
Figure 11 : Connecteur à 4 pôles
7
8
9
10
1,5 mm
²
+ 12 V Utilisateur 1
1,5 mm
²
Courant continu
1,5 mm
²
+ 12 V Utilisateur 3
vers
le répartiteur
1,5 mm
²
+ 12 V Utilisateur 2
Figure 12 : Schéma de raccordement du connecteur
multibroches à 4 pôles
Raccordement du connecteur multibroches à 12 pôles
23
19 27
16
20
24
17 25
21
18 2622
L’illustration (figure 13) montre les contacts mis
à disposition sur le connecteur multibroches à
12 pôles. Raccordez le connecteur à 12 pôles
à la batterie de démarrage et à la batterie
d’alimentation, comme indiqué sur le schéma
de raccordement. Veillez à ce que les broches
de contact s’enclenchent bien dans le con-
necteur multibroches ! Des broches de contact
qui ne tiennent pas peuvent provoquer des
fonctionnements défectueux ou des courts-
circuits. Les fusibles servent exclusivement à
protéger les lignes.
Figure 13 : Connecteur à 12 pôles
Enfichez le connecteur à 12 pôles sur le branchement prévu
de l’appareil (figure 4, pos. 10).
