Allaccio connettore a spina a 4 poli
La figura (figura 11) mostra i contatti a disposizione nel con-
nettore a spina a 4 poli (visualizzazione lato apparecchio).
Collegate il connettore a spina a 4 poli secondo lo schema dei
collegamenti.
Prestate attenzione che i pin di contatto scattino nel connet-
tore a spina nella posizione corretta! I contatti lenti possono
causare funzioni errate nonché corti circuiti.
98710
Allacciate innanzitutto i cavi alla vostra
utenza. Soltanto dopo l‘allaccio potete
effettuare il collegamento al vostro ap-
parecchio. Inserite il connettore a spina
a 4 poli nell‘allaccio previsto sull‘appa-
recchio (figura 4, pos. 4).

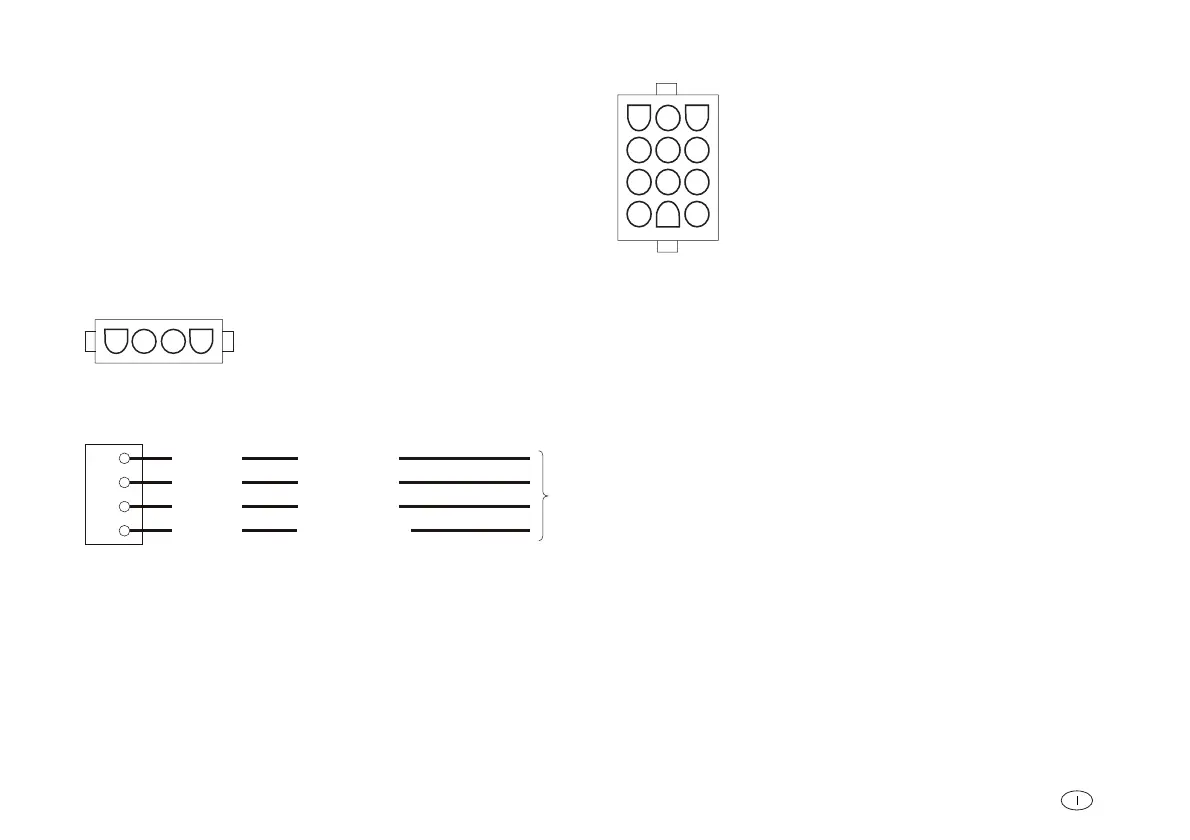

Figura 11: Spina a 4 poli
7
8
9
10
1,5 mm ²
+ 12 V Utenza 1
1,5 mm ²
Corrente continua
1,5 mm ²
+ 12 V Utenza 3
per la lista di
distribuzione
1,5 mm ²
+ 12 V Utenza 2
Figura 12: Schema dei collegamenti connettore a spina
a 4 poli
Allaccio connettore a spina a 12 poli
23
19 27
16
20
24
17 25
21
18 2622
La figura (figura 13) mostra i contatti a disposi-
zione nel connettore a spina a 12 poli (visualiz-
zazione lato apparecchio). Collegate il connet-
tore a spina a 12 poli secondo lo schema dei
collegamenti alla batteria dello starter e alla bat-
teria di alimentazione. Prestate attenzione che i
pin di contatto scattino nel connettore a spina
nella posizione corretta! I contatti lenti possono
causare funzioni errate nonché corti circuiti. I
fusibili servono alla protezione della linea.
Figura 13: Spina a 12 poli
Inserite il connettore a spina a 12 poli nell‘allaccio previsto sul-
l‘apparecchio (figura 4, pos. 10).
