Partie supérieure de l’appareil et fusibles
230 Volt ~/50 HZ
belastbar: 10 A
Schutzart: IP 20
Détail A
Vor Anschluss und Inbetriebnahme unbedingt
die Betriebsanleitung lesen. Für Batterien mit
Gel- oder Flüssigelektrolyt. Batteriekapazität
60-160Ah. Nur für trockene Räume!
Made in Germany
Sicherungen 12V
Verbraucherstromkreise
Technische Daten:
Eingang: 180-250V~/50-60Hz Ladekennlinie: IUoU
Ausgang: 12V
Ipri.: 1,9A
Isec: 1,6A IP 20 T35/B
10A
10A
15A
10A
5A
15A
Détail B

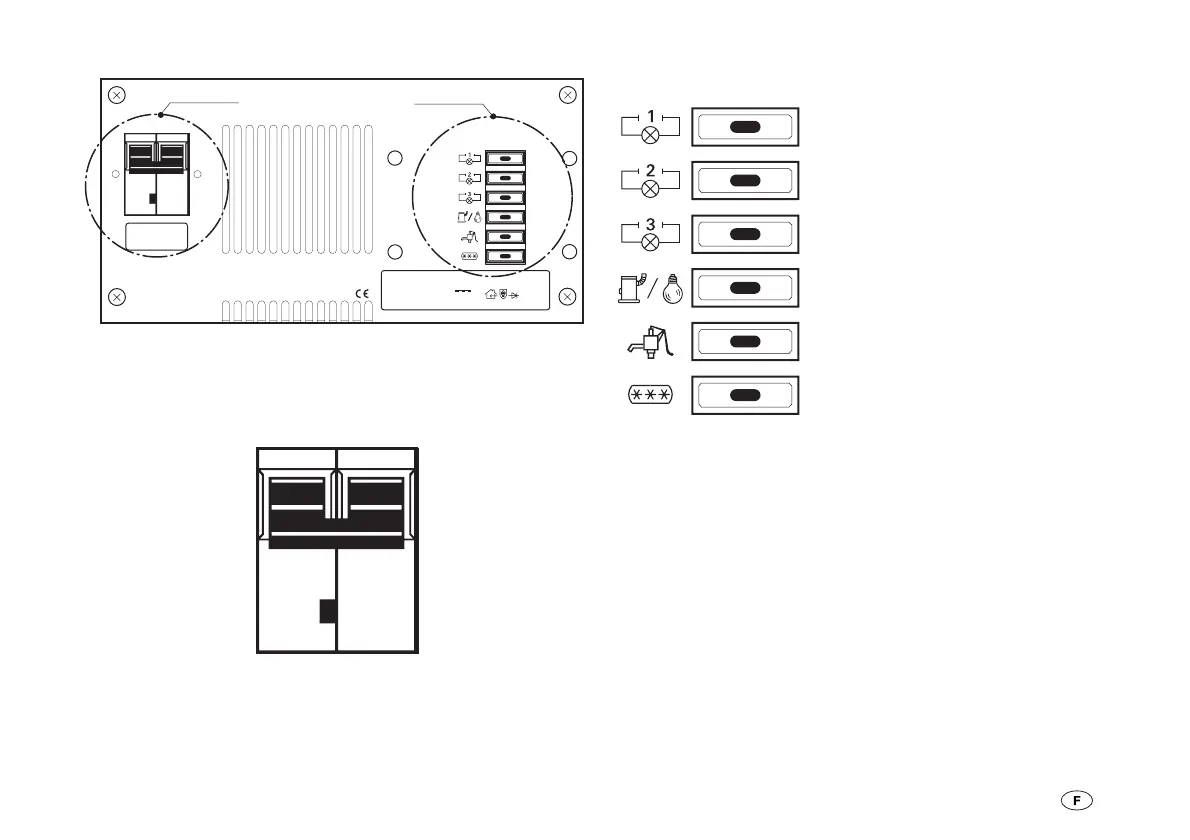

Figure 1 : Partie supérieure de l’appareil
Coupe-circuit automatique 230 V
Figure 2 : Détail A
Fusibles 12 V
circuits de consommateurs
10 A
10 A
15 A
10 A
5 A
15 A
Fusibles plats
Circuits consommateurs
Circuit de courant permanent 10 A
(chauffage / lumière immédiate)
Circuit consommateur 3 15 A
Circuit consommateur 2 10 A
Circuit consommateur 1 10 A
Circuit de la pompe à eau 5 A
Circuit du réfrigérateur 15 A
Figure 2 : Détail B
