Calira EVS 17/16-DS/IU - Face Avant de Lappareil; Raccords

40
Face avant de l’appareil / Raccords
12 3 456 87910
230V/Eingang
230V/Ausgang
12V-Verbraucherausgänge
1/7 12V Verbraucher 1
2/8 12V Verbraucher 2
3/9 12V Verbraucher 3
4/10 Dauerstrom
5 Wasserpumpe
6 Kühlschrank
98710
426
1
3
5
2319 27
16 20 24
17 25
18
21
22 26
SG
AK
Temp.-Sensor
Batterie 2
7 6 5 4 3 2 1
Panel
1- minus
2- Test Batt. 2
3- Test Batt. 1
4- Verbraucher-Relais
5- Ladekontrolle
6- Trematsignal
7- Pumpenrelais
12V-Eingänge
Batterien
16
〉
Ladestrom
17 Batterie 2
18 D+
19 B+ Sense
20
21–
〉
+Batterie 2
22
23 N.C.
24
〉 minus
25
26
〉 +Batterie 1
27
Potentialausgleich

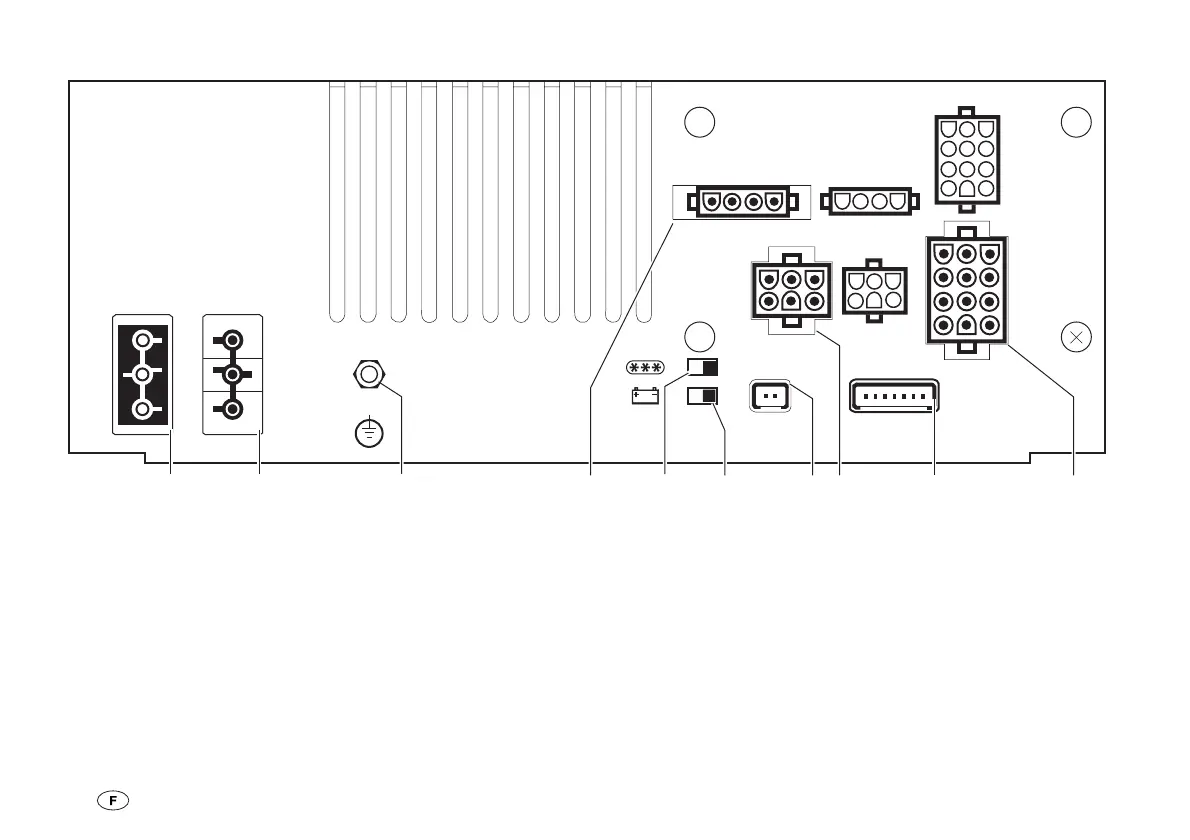

Figure 4 : Face avant de l’appareil / Raccords
1 Entrée 230 V
2 Sortie 230 V
3 Compensation de potentiel
4 Sortie 12 V consommateur
5 Commutateur réfrigérateur
absorbeur – compresseur
6 Commutateur batterie AGM / batterie à gel – batterie à
électrolyte liquide
7 Raccordement pour le capteur de température
8 Sortie 12 V consommateur
9 Raccordement Bord Control
10 Entrée 12 V des batteries
Pour de plus amples détails, voir également le point
Raccordement !
