29

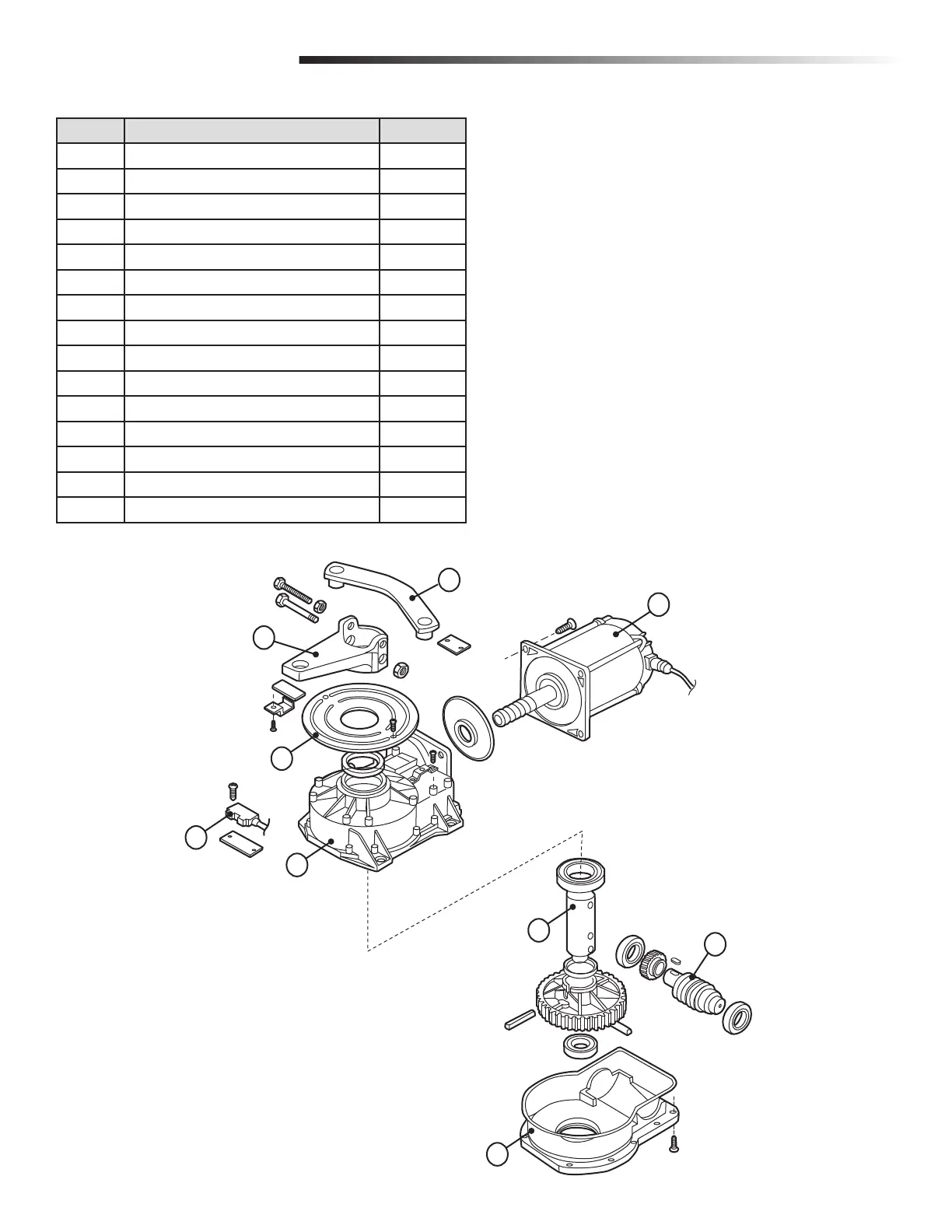

REPAIR PARTS
Item
Description
Part Number
1
Curved Lever
119RIA046
2
Motor Arm
119RIA045
3
Endstop Assembly Support
119RIA058
Endstop Assembly
119RIA057
4
Gear Motor Box
119RIA013
5
Motor
119RIA088
6
Slow Shaft
119RIA015
7
Worm Gear
119RIA016
8
Lower Flange
119RIA014
9
Limit Switch Assembly with Switch
119RIA059
NOT SHOWN-
Control Panel- case only
119RTR375
Transformer
119RIR374
Electronic card (ZLJ24U)
3199ZLJ24U
Security+ 2.0™ Radio Card
AF43CH
9
1
2
3
4
5
6
7
8
29
31
Table of Contents
English
2
Safety
2
Table of Contents
2
Safety Symbol and Signal Word Review
2
Ul325 Model Classifications
3
Safety Installation Information
4
Gate Construction Information
5
Required Entrapment Protection Devices
6
Important Safety Information
7
Carton Inventory
8
Introduction
8
Operator Specifications
8
Operator and Control Panel Dimensions
9
Preparation
10
Site Preparation
10
Tools and Materials
10
Wiring Chart
10
Install the In-Ground Case
11
Fasten the Gearmotor and Assemble the Operator
12
Mount the Control Panel
13
Overview of Control Panel and Electronic Card
14
Wiring
14
Wire the Operator(S) to the Control Panel
15
Wire the Entrapment Protection Devices
16
Accessory Power
18
Command and Control Devices
18
Optional Wiring
18
Factory Settings (Defaults)
19
Programming
19
Using the Menu
19
Warning Devices
19
Basic Setup for Typical Applications
20
Install and Program the
21
Security+ 2.0™ Radio Card
21
Menu Descriptions
22
Adjust the Bolt in the Motor Arm
25
Adjust the Limits
25
Adjustments
25
Manual Release
26
Test Photoelectric Sensors
26
Maintenance
27
Maintenance Chart
27
Additional Services
28
Troubleshooting
29
Disposal
29
Disposal of Packing Materials
29
Disposal of Product
29
Repair Parts
30
Warranty
31
Français
34
Sécurité
35
Classifications du Modèle Ul325
35
Informations Sur L'installation Sécuritaire
36
Renseignement Sur la Construction de la Barrière
37
Dispositifs de Protection Contre Le Piégeage Exigés
38
Renseignements de Sécurité Importants
39
Introduction
40
Inventaire de L'emballage
40
Spécifications de L'actionneur
40
Dimensions de L'actionneur Et du Panneau de Commande
41
Outils Et Matériaux
42
Préparation
42
Préparation du Site
42
Tableau de Câblage
42
Installation du Boîtier Enterré
43
Fixation du Moteur À Engrenage Et Assemblage de L'actionneur
44
Montage du Panneau de Commande
45
Câblage
46
Vue D'ensemble du Panneau de Commande Et de la Carte Électronique
46
Câblage de Ou des Actionneurs Au Panneau de Commande
47
Câblage des Dispositifs de Protection Contre Le Piégeage
48
Alimentation Accessoire
50
Câblage Optionnel
50
Dispositifs de Commande Et de Contrôle
50
Dispositifs D'avertissement
51
Programmation
51
Réglages D'usine (Défauts)
51
Utilisation du Menu
51
Configuration de Base Pour Applications Typiques
52
Installer Et Programmer la Carte Radio Security+ 2.0
53
Descriptions de Menus
54
Réglage des Limites
57
Réglage du Boulon Dans Le Bras du Moteur
57
Réglages
57
Dégagement Manuel
58
Test des Capteurs Photoélectriques
58
Entretien
59
Tableau D'entretien
59
Services Supplémentaires
60
Dépannage
61
Disposition
61
Disposition des Matériaux D'emballage
61
Disposition du Produit
61
Pièces de Rechange
62
Garantie
63
