14
CÂBLAGE DE OU DES ACTIONNEURS AU
PANNEAU DE COMMANDE
1
Éteindre l'alimentation CA à partir du disjoncteur de l'alimentation principale.
2
Insérer les câbles à travers un connecteur étanche monté à l'arrière du
panneau de commande.
3
Déterminer les fils pour le microinterrupteur de fin de course ouvert et fermé
(Figure 1). Câbler le moteur et les fils de microinterrupteur comme montré
selon votre application (Figure 2).
4
Connecter l'alimentation 120 VCA aux bornes d'alimentation sur la carte
électronique, fréquence 50/60 HZ maximum.
5
Serrer l'écrou du connecteur étanche.
Ne pas appliquer l'alimentation CA avant d'en avoir l'instruction.
REMARQUE : La carte électronique est munie d'un capteur ampérométrique qui
surveille constamment l'entraînement du moteur. Si la barrière rencontre un
obstacle, le capteur détecte immédiatement la surcharge sur l'actionneur et la
barrière s'inverse.

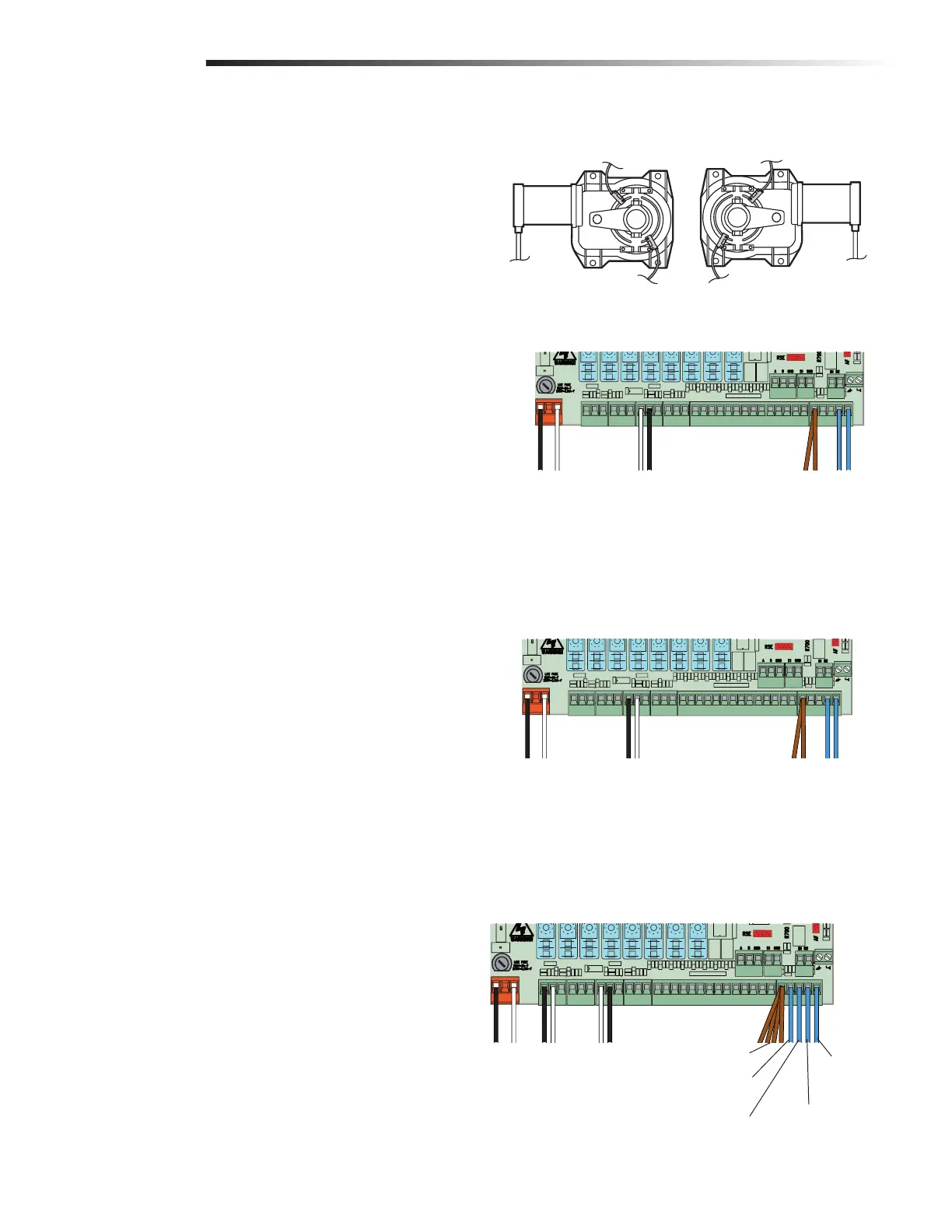

CÂBLAGE DE OU DES ACTIONNEURS AU PANNEAU DE COMMANDE
CÂBLAGE
Figure 2 : Actionneur de barrière simple (droit)
Figure 2 : Actionneurs de barrière doubles
N2 (fil moteur noir)
M2 (fil moteur blanc)
2 (fils bruns)
Alimentation 120 Vca
FA2 (fil bleu microinterrupteur de fin de
course ouvert)
FC2 (fil bleu microinterrupteur de fin de
course fermé)
N2 (fils moteur noirs)
M2 (fils moteur blancs)
2 (fils de microinterrupteur bruns)
Alimentation 120 Vca
FA1 Actionneur gauche
(fil bleu microinterrupteur
de fin de course ouvert)
FC1 Actionneur gauche
(fil bleu microinterrupteur
de fin de course fermé)
FA2 Actionneur droit (fil
bleu microinterrupteur de
fin de course ouvert)
FC2 Actionneur droit (fil
bleu microinterrupteur de
fin de course fermé)
N1 (fils moteur blancs)
M1 (fils moteur noirs)
Figure 2 : Actionneur de barrière simple (gauche)
N2 (fil moteur blanc)
M2 (fil moteur noir)
Alimentation 120 Vca
DroiteGauche
Fils de moteur
Microinterrupteur (limite de fermeture)
Microinterrupteur (limite d'ouverture)
Microinterrupteur (limite d'ouverture)
Fils de moteur
Microinterrupteur (limite de fermeture)
2 (fils de microinterrupteur bruns)
FA2 (fil bleu microinterrupteur de fin de
course ouvert)
FC2 (fil bleu microinterrupteur de fin de
course fermé)
Figure 1
