Pag. 12 - Manuale FA01332-IT - 04/2019 - © CAME S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso. - Istruzioni originali

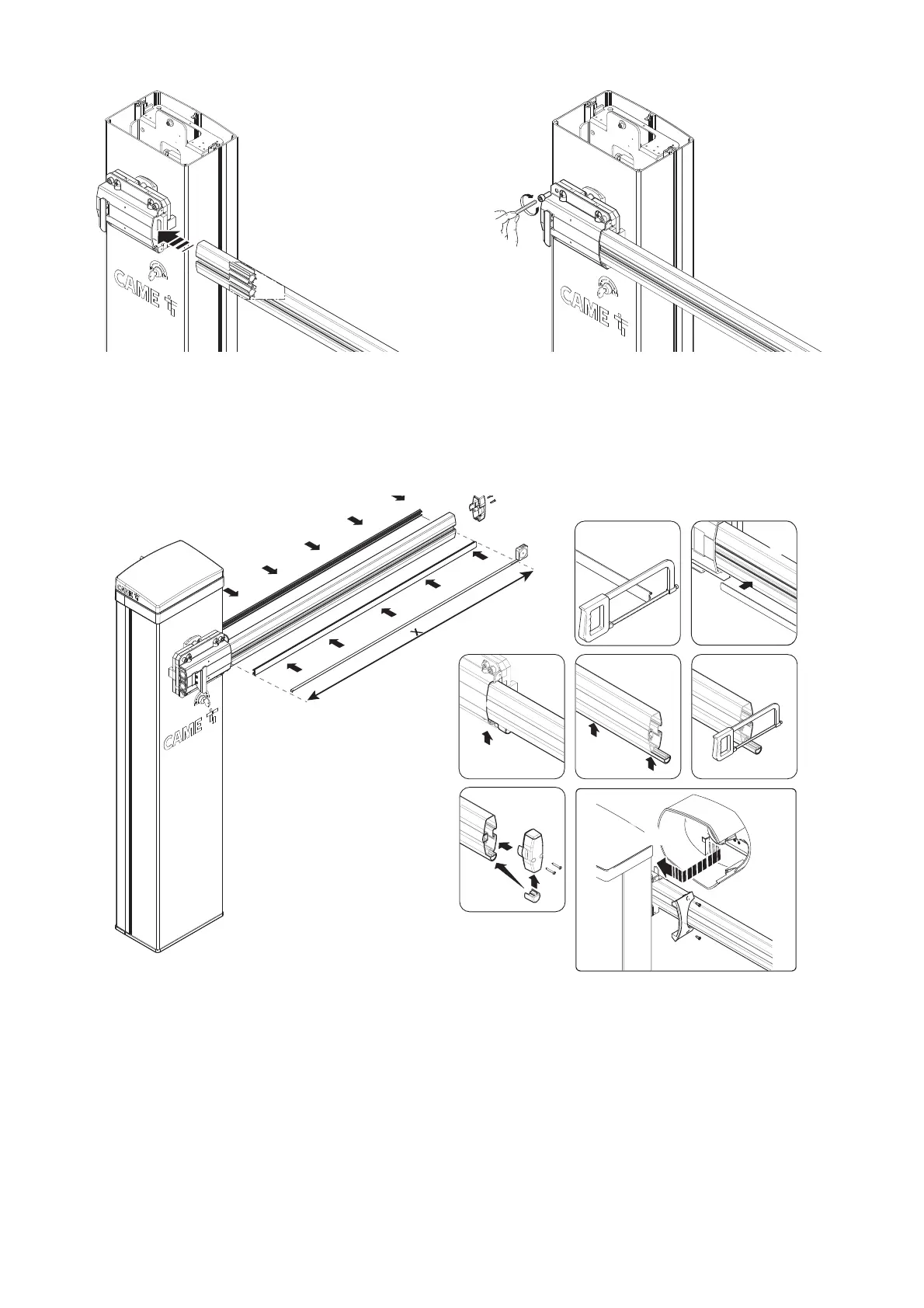

Inserire l'asta nella flangia di fissaggio.
Serrare con forza le viti.
1 - Tagliare i profili copri cava della stessa misura della cava dell'asta meno 10 millimetri.
2 - Inserire i profili copri cava nelle apposite scanalature su entrambi i lati dell'asta.
3 - Inserire il tappo terminale di gomma nell'apposita sede.
4 - Inserire il profilo di gomma anti-urto nell'apposita scanalatura, facendolo combaciare con il tappo terminale.
5 - Tagliare la parte eccedente del profilo, lasciandola sporgere di 7 millimetri.
6 - Inserire il tappo terminale del profilo di gomma nella scanalatura del tappo di chiusura dell'asta. Fissare il tappo di chiusura dell'asta con le apposite viti.
7 - Inserire la copertura di protezione anti-cesoiamento sul copri-attacco asta e fissarla con le viti in dotazione.
❶
❷
❸
❹
❺
❻
⚠
❼
