Pag. 16 - Manuale FA01332-IT - 04/2019 - © CAME S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso. - Istruzioni originali

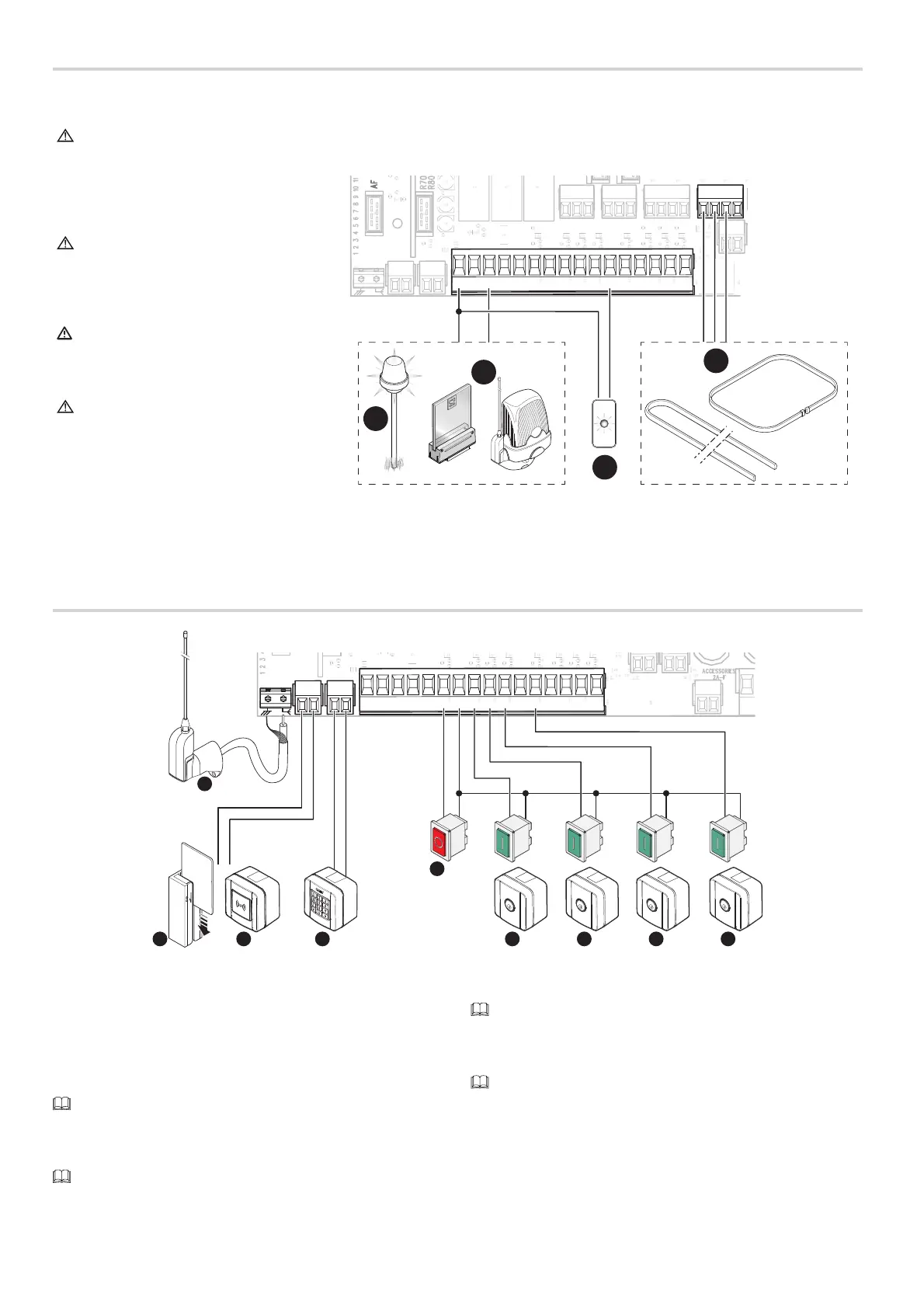

Dispositivi di segnalazione
1 Lampada supplementare
Aumenta l'illuminazione nella zona di manovra.
Portata massima del contatto 10 - E1
24 V AC/DC - 20 W
2 Lampeggiatore supplementare
Lampeggia durante le fasi di apertura e chiusura
dell'automazione.
Portata massima del contatto 10 - E1
24 V AC/DC - 20 W
3 Spia stato automazione
Segnala lo stato dell'automazione.
Portata massima del contatto 10 - 5
24 V AC/DC - 3 W
4 Strip LED RGB e/o corona RGB
Portata massima 13,5 W
3fee4254-1c6e-4b0e-87ec-ba01e7f8aeb5LED rossi lampeggianti: cdeb843f-a1d9-491d-b501-6864acfa4fafAutomazione in movimento.
495af760-e871-45b5-bdbc-056ee72fc680LED verdi accesi: be000f05-c867-4a2c-a412-3069b82f5317Automazione aperta.
2176482b-d2f0-4a24-a8d1-724f792477d8LED rossi accesi: 616a9b31-61f9-4b20-974e-a4ea66eb5df9Automazione chiusa.
830965ef-bfb1-4880-9a6e-156194978f48LED rosso con lampeggio veloce: 9afb7ded-a281-4ef9-9a23-2f053e3aedb2Sportello di
ispezione aperto, motoriduttore sbloccato o caduta
asta.
A B GND A B GND RGB
2
10
S1
GND
AB
11 E1 E6 TS 1 2 3 3P 4 5 7 2 CX CY CZ
FA
FC
FCA CM1 FCC CM2
MOTOR
BLOCK
+
-
1
2
3
4
Dispositivi di comando
2
24
10
S1
GND
AB
11 E1 E6 TS 1 2 3 3P 4 5 7 2 CX CY CZ
FA
FC STB
TAMPER
+
-
32
1
4 6 7 8 9
5
1 Antenna con cavo RG58
2 Lettore per tessere
3 Selettore transponder
4 Selettore a tastiera
5 Pulsante di FERMATA TEMPORANEA (contatto NC)
Arresta l’asta ed esclude l’eventuale chiusura automatica; dopo 15 secondi la
barriera si apre lentamente.
Se il contatto non viene utilizzato, deve essere disattivato in fase di
programmazione.
c2ad2b4c-af33-4cf0-8187-a13e897192c86 Dispositivo di comando - f178a547-53f4-4963-8eee-c27de5cc1ec7Funzione SOLO APRE - 84213bc6-490c-4d9a-b4c5-ee2c5de78b75Contatto NO
Permette la sola apertura.
Il contatto può essere programmato per la funzione azione mantenuta.
c2ad2b4c-af33-4cf0-8187-a13e897192c87 Dispositivo di comando - f178a547-53f4-4963-8eee-c27de5cc1ec7Funzione SOLO APRE - 84213bc6-490c-4d9a-b4c5-ee2c5de78b75Contatto NO
Permette la sola apertura.
Il contatto deve essere utilizzato solo per automazioni che operano in
modalità abbinato.
c2ad2b4c-af33-4cf0-8187-a13e897192c88 Dispositivo di comando - 770f0cc2-275f-4430-9aa5-de697d3e06daFunzione SOLO CHIUDE - 84213bc6-490c-4d9a-b4c5-ee2c5de78b75Contatto NO
Permette la sola chiusura.
Il contatto può essere programmato per la funzione azione mantenuta.
c2ad2b4c-af33-4cf0-8187-a13e897192c89 Dispositivo di comando - bda334dd-4b0e-4b2e-9f5b-ef3bf25ddfceFunzione APRE-CHIUDE - 84213bc6-490c-4d9a-b4c5-ee2c5de78b75Contatto NO
Permette l'apertura e chiusura.
