Pag. 15 - Manuale FA01332-IT - 04/2019 - © CAME S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso. - Istruzioni originali

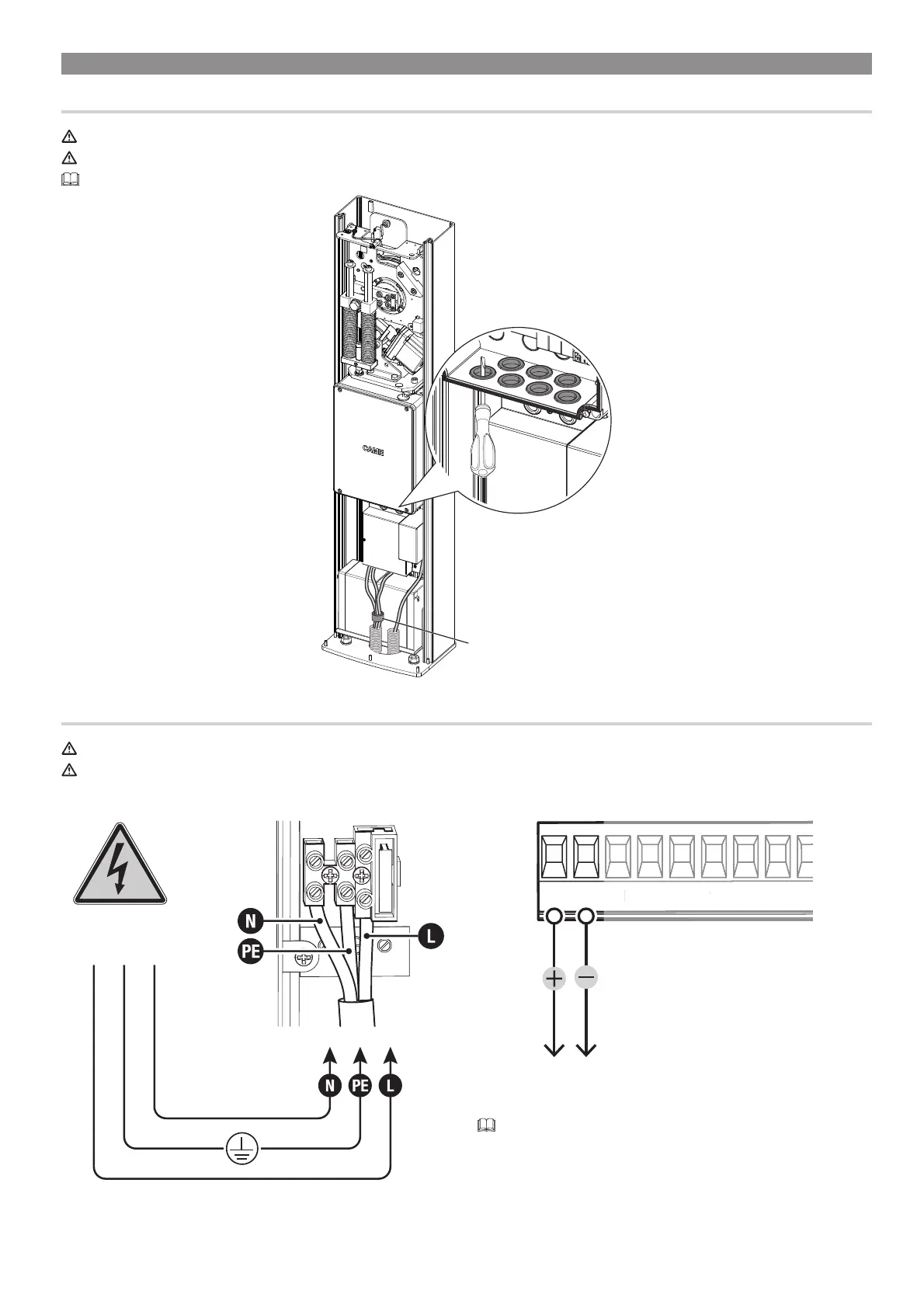

COLLEGAMENTI ELETTRICI
Passaggio dei cavi elettrici
I cavi elettrici non devono entrare in contatto con parti che possono riscaldarsi durante l'uso (per esempio: motore e trasformatore).
Assicurarsi che gli elementi meccanici in movimento abbiano un'adeguata distanza dal cablaggio realizzato.
I cavi devono passare attraverso la ferrite in dotazione. 1
1
Alimentazione
Durante tutte le fasi dell’installazione assicurarsi di operare fuori tensione.
Prima di intervenire sul quadro di comando, togliere la tensione di linea e, se presenti, scollegare le batterie.
Collegamento alla rete elettrica
230 V AC
50/60 Hz
Uscita alimentazione per accessori
10 11 E1 E6 TS 1 2 3 3
E
L'uscita eroga normalmente 24 V AC.
L'uscita eroga 24 V DC quando intervengono le batterie, se presenti.
La somma degli assorbimenti degli accessori connessi non deve
superare i 40 W.
