Стр. 9 - Руководство FA01332-RU - 04/2019 - © CAME S.p.A. - Содержание этого руководства может быть изменено в любое время без предварительного уведомления. - Oригинальных инструкций
МОНТАЖ
Приведенные ниже рисунки носят иллюстративный характер, так как пространство для крепления автоматики и дополнительных
принадлежностей может меняться от случая к случаю. Выбор наиболее подходящего решения должен осуществляться монтажником во время
установки.
В случае перемещения вручную на каждого человека должно приходиться не более 20кг. В других случаях перемещения следует использовать
соответствующие механизмы для безопасного подъема.
Во время крепления автоматики ее положение может быть неустойчивым. Проявляйте осторожность до полной фиксации системы.

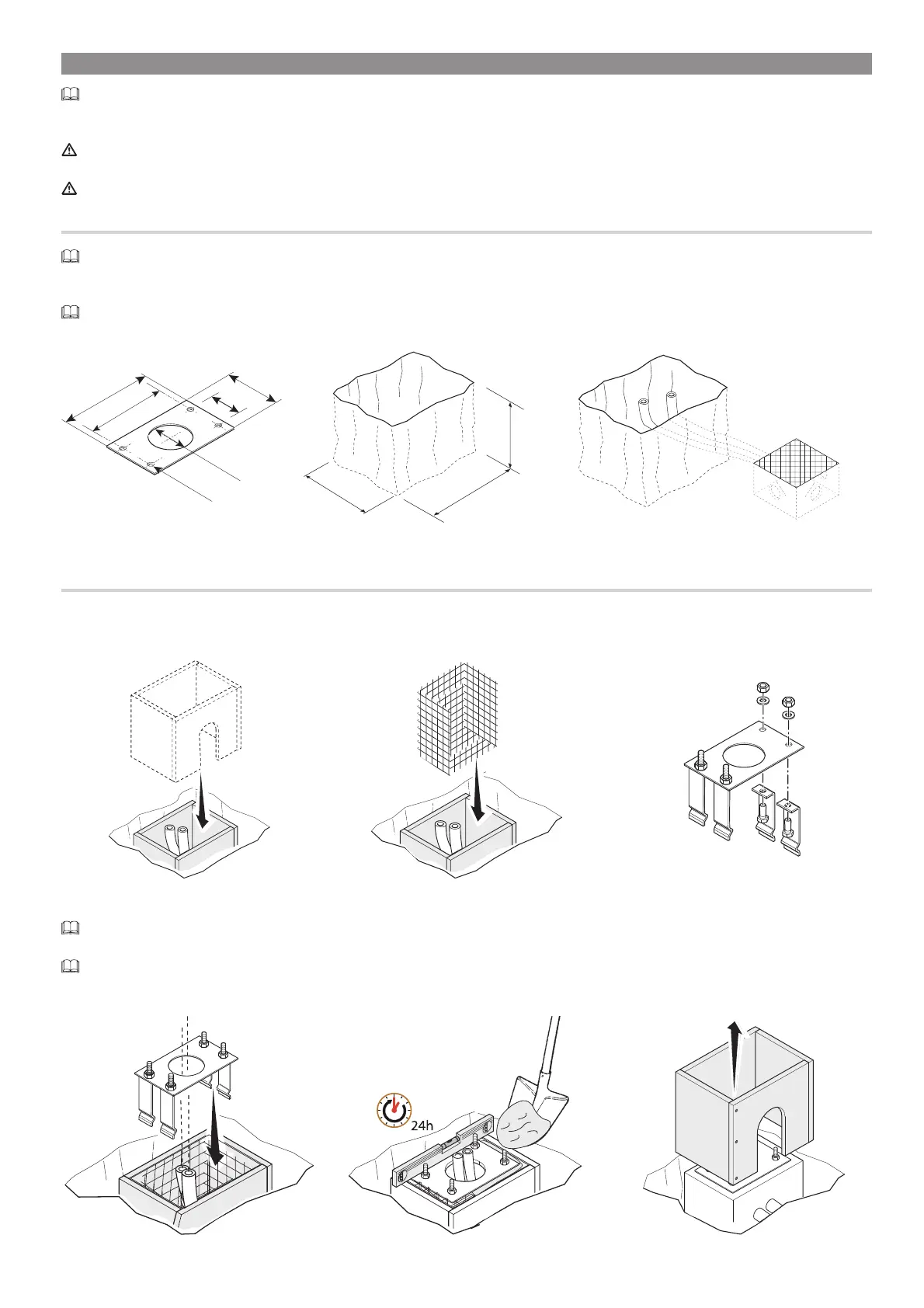

Предварительные работы
Если существующее дорожное покрытие не позволяет прочно и надежно зафиксировать устройство, необходимо зацементировать площадку.
Выполните выемку грунта под опалубку.
Подготовьте трубы и гофрошланги для проводов и кабелей, идущих от разветвительного колодца.
Количество гофрошлангов зависит от варианта автоматической системы и предусмотренных дополнительных устройств.
170
70
120
200
Ø 80
Ø 12,5
500
340
400
Установите монтажное основание.
Подготовьте опалубку большего, чем монтажное основание, размера.
Вставьте железную сетку в опалубку для армирования бетона.
Закрепите анкерные пластины на монтажном основании.
Вставьте монтажное основание в железную сетку.
Трубы должны проходить через специально предусмотренные отверстия.
Залейте опалубку цементным раствором.
Монтажное основание должно быть абсолютно ровным, резьба винтов должна полностью выступать над поверхностью.
Подождите не менее 24часов, пока раствор полностью не затвердеет.
Удалите опалубку.
