Pag. 9 - Manuale FA01332-IT - 04/2019 - © CAME S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso. - Istruzioni originali
INSTALLAZIONE
Le seguenti illustrazioni sono solo esempi in quanto lo spazio per il fissaggio dell’automazione e degli accessori varia a seconda della zona di
installazione. Spetta all’installatore scegliere la soluzione più adatta.
Nel caso di movimentazione manuale prevedere una persona per ogni 20 kg da sollevare; nel caso di movimentazione non manuale utilizzare opportuni
mezzi per il sollevamento in sicurezza.
Durante le fasi di fissaggio, l'automazione potrebbe essere instabile e ribaltarsi. Prestare attenzione a non appoggiarsi fino a completo fissaggio.
Operazioni preliminari
Se la pavimentazione presente non consente un fissaggio solido e stabile del dispositivo, preparare una piazzola di cemento.
Fare lo scavo per la cassa matta.
Preparare i tubi corrugati necessari per i collegamenti provenienti dal pozzetto di derivazione.
Il numero di tubi dipende dal tipo di impianto e dagli accessori previsti.
170
70
120
200
Ø 80
Ø 12,5
500
340
400

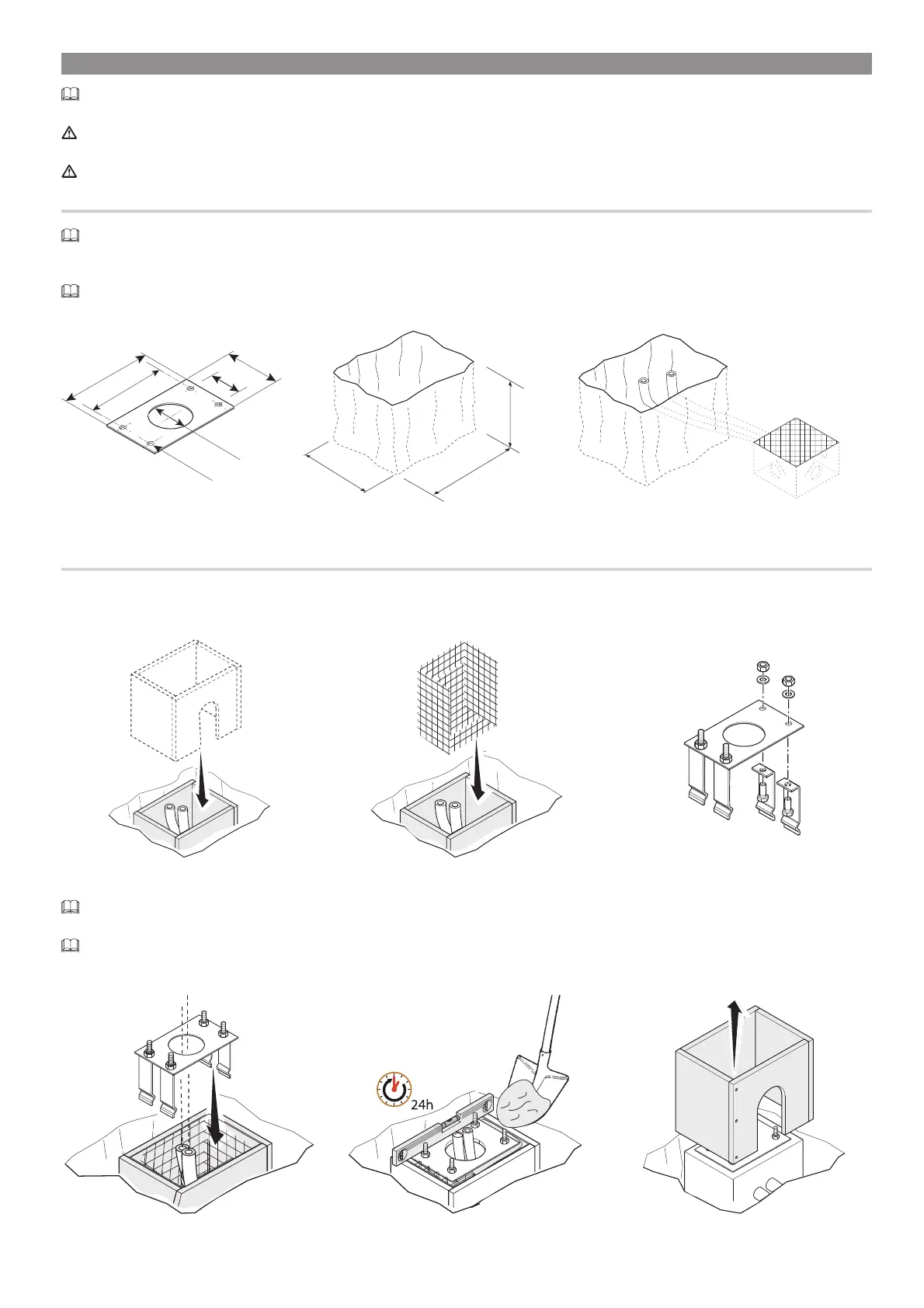

Posa della piastra di fissaggio
Preparare una cassa matta di dimensioni maggiori alla piastra di fissaggio.
Inserire una griglia di ferro nella cassa matta per armare il cemento.
Assemblare le zanche di ancoraggio alla piastra.
Inserire la piastra di fissaggio nella griglia di ferro.
I tubi devono passare attraverso i fori predisposti.
Riempire la cassa matta di cemento.
La piastra deve essere perfettamente in bolla e con il filetto delle viti completamente in superficie.
Attendere che il cemento solidifichi per almeno 24 ore.
Togliere la cassa matta.
