Pag. 6 - Manuale FA01332-IT - 04/2019 - © CAME S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso. - Istruzioni originali

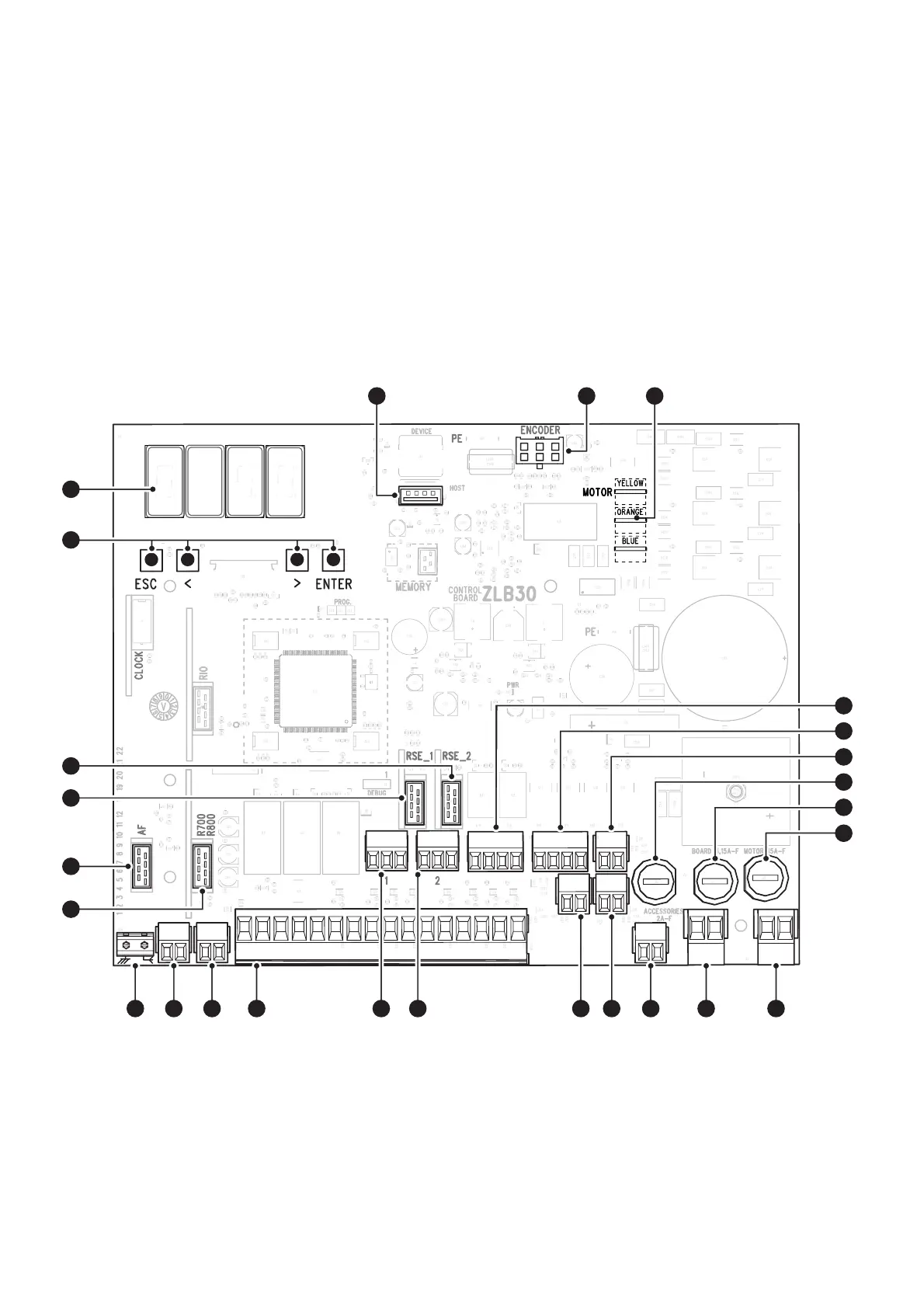

Scheda elettronica
1 - Tasti per la programmazione
2 - Display
3 - Connettore per chiavetta USB
4 - Connettore per encoder
5 - Connettore per il motore
Al cavo è applicata una ferrite di tipo p.n. ECQK922091
6 - Morsettiera per stato barriera
7 - Morsettiera per il collegamento della strip LED di segnalazione
8 - Morsettiera per il collegamento dell'elettroblocco
9 - Fusibile per gli accessori
10 - Fusibile per la scheda elettronica
11 - Fusibile per il motore
12 - Morsettiera per l'alimentazione del motore
13 - Morsettiera per l'alimentazione della scheda elettronica
14 - Morsettiera per contatto NC per coperchio aperto
15 - Morsettiera per contatto NC per caduta asta
16 - Morsettiera per contatto NC per sblocco motoriduttore
17 - Morsettiera associata al connettore RSE_2 per collegamento CRP o CAME
KEY
18 - Morsettiera associata al connettore RSE_1 per collegamento abbinato o
bussola
19 - Morsettiera per il collegamento dei dispositivi di comando e di sicurezza
20 - Morsettiera per il collegamento del selettore a tastiera
21 - Morsettiera per il collegamento del selettore transponder
22 - Morsettiera per il collegamento dell'antenna
23 - Connettore per scheda di decodifica R700 o R800
24 - Connettore per scheda radiofrequenza a innesto (AF)
25 - Connettore RSE_1 per scheda RSE
26 - Connettore RSE_2 per scheda RSE
A B GND A B GND R G B
24
10
S1 GND
AB
11 E1 E6 TS 1 2 3 3P 4 5 7 2 CX CY CZ
0300
TAMPER
FCA CM1 FCC CM2
EB
MOTOR
BLOCK
ARM
EB+
2
25
24
22 21 20 19 16 151718 14 13 12
3 544
23
26
6
7
8
9
10
11
1
