Pag. 5 - Manuale FA01332-IT - 04/2019 - © CAME S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso. - Istruzioni originali
DATI E INFORMAZIONI SUL PRODOTTO
Legenda
Questo simbolo indica parti da leggere con attenzione.
Questo simbolo indica parti riguardanti la sicurezza.
Questo simbolo indica cosa comunicare all’utente.
Le misure, se non diversamente indicato, sono in millimetri.
Descrizione
GPT40AGS - Barriera automatica con motoriduttore reversibile e motore brushless; armadio in alluminio verniciato.
Destinazione d'uso
Soluzione ideale per l’utilizzo carraio intensivo
Ogni installazione e uso difformi da quanto indicato nel seguente manuale sono da considerarsi vietate..

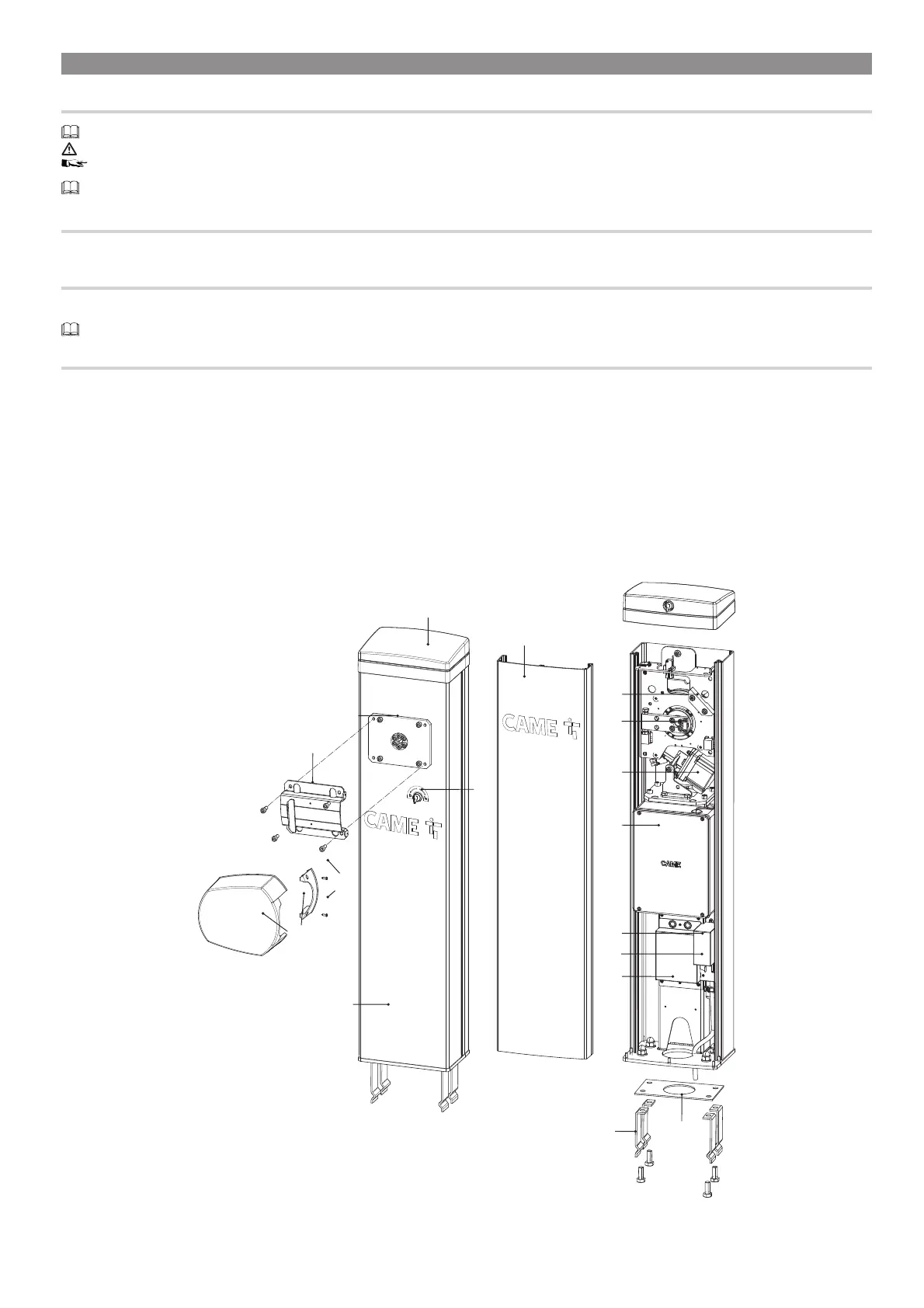

Descrizione delle parti
Barriera
1 - Piastra di fissaggio dell'asta
2 - Flangia di fissaggio
3 - Copertura anticesoiamento
4 - Viti di fissaggio copertura di protezione
5 - Quadro di comando
6 - Fermo meccanico per il registro dell'asta
7 - Motoriduttore con Encoder
8 - Braccio leva
9 - Coperchio
10 - Armadio
11 - Sportello di ispezione
12 - Piastra di fissaggio
13 - Zanca di fissaggio
14 - Copertura filtro
15 - Copertura trasformatore
16 - Serratura per lo sblocco
17 - Fusibile di linea
❾
⓫
⓰
❷
❶
❿
❸
❹
❻
⓯
❽
❼
❺
⓮
⓭ ⓬
⓱
