Page 2 - Manuel FA00679-FR - vers. 1 - 12/2017 - © CAME S.p.A. - Le contenu de ce manuel est susceptible de subir des modifications à tout moment et sans aucun préavis.

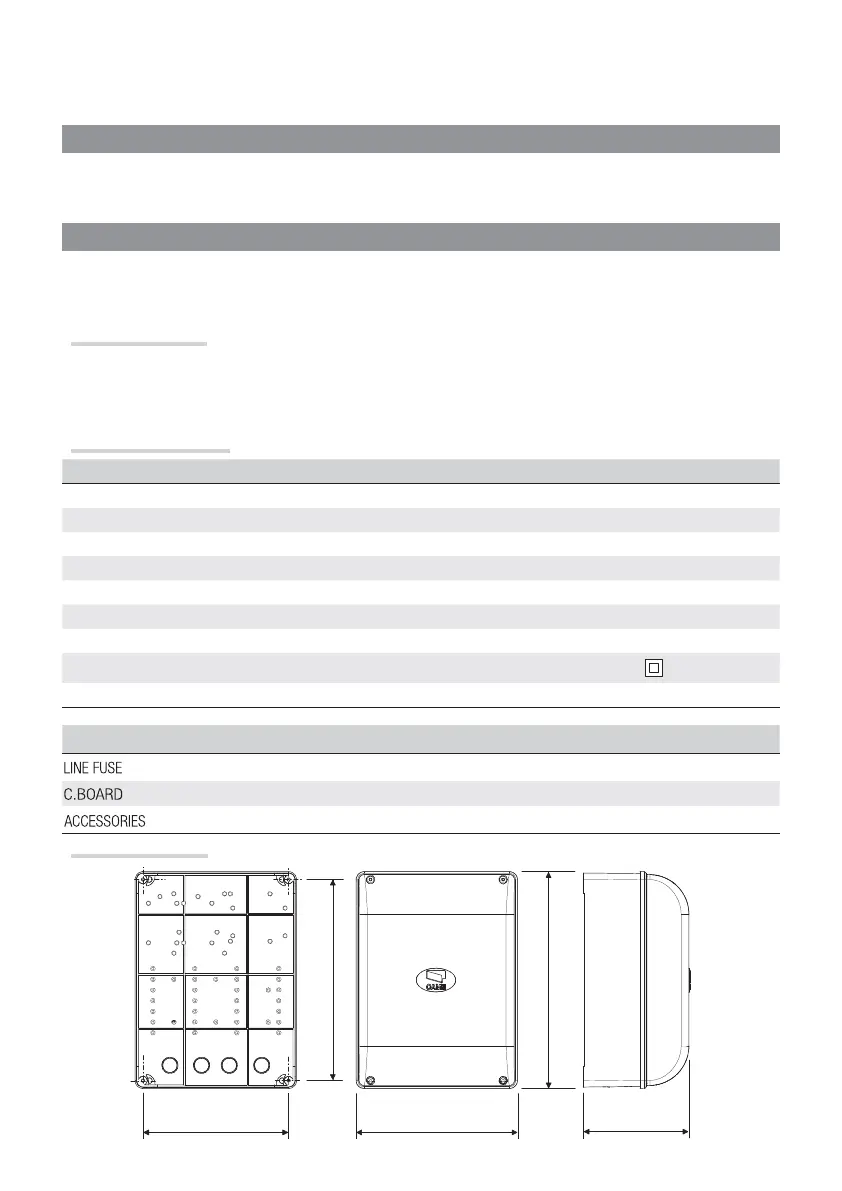

Dimensions (mm)
DESCRIPTION
Armoire de commande pour portails battants à deux vantaux. Les fonctions peuvent être confi gurées au moyen
des commutateurs DIP et réglées à l'aide des trimmers.
Toutes les connexions sont protégées par des fusibles rapides.
Utilisation prévue
L’armoire de commande ZF1N110 / ZF1N a été conçue pour la commande des motoréducteurs CAME pour
portails battants à usage résidentiel ou collectif.
Toute installation et toute utilisation autres que celles qui sont indiquées dans ce manuel sont interdites.
Données techniques
Type ZF1N ZF1N110
Degré de protection (IP) 54
Alimentation (V - 50/60 Hz) 230 AC 120 AC
Alimentation moteur (V) 230 AC 120 AC
Absorption en mode veille (mA) 40
Puissance max. (W) 320
Matériau du boîtier ABS
Température de fonctionnement (°C) de -20 à +55
Classe de l’appareil
Poids (Kg) -
Fusibles ZF1N ZF1N110
- Ligne 5 A 8 A
- Carte 315 mA
- Accessoires 3,15 A
LÉGENDE
Ce symbole indique des parties à lire attentivement.
⚠
Ce symbole indique des parties concernant la sécurité.
☞
Ce symbole indique ce qui doit être communiqué à l'utilisateur.
INSTRUCTIONS IMPORTANTES DE SÉCURITÉ POUR L'INSTALLATION
ATTENTION. UNE INSTALLATION INCORRECTE PEUT PROVOQUER DE GRAVES DOMMAGES, SUIVRE TOUTES LES INSTRUCTIONS
D'INSTALLATION
LE PRÉSENT MANUEL N'EST DESTINÉ QU'À DES INSTALLATEURS PROFESSIONNELS OU À DES PERSONNES COMPÉTENTES
