CAME ZF1N110 - Branchements Électriques

184
254
U V W X Y E
L N
24V 12V 0 CT L2T L1T
11 10 ES ES
Page 5 - Manuel FA00679-FR - vers. 1 - 12/2017 - © CAME S.p.A. - Le contenu de ce manuel est susceptible de subir des modifications à tout moment et sans aucun préavis.
BRANCHEMENTS ÉLECTRIQUES
Alimentation
INSTALLATION

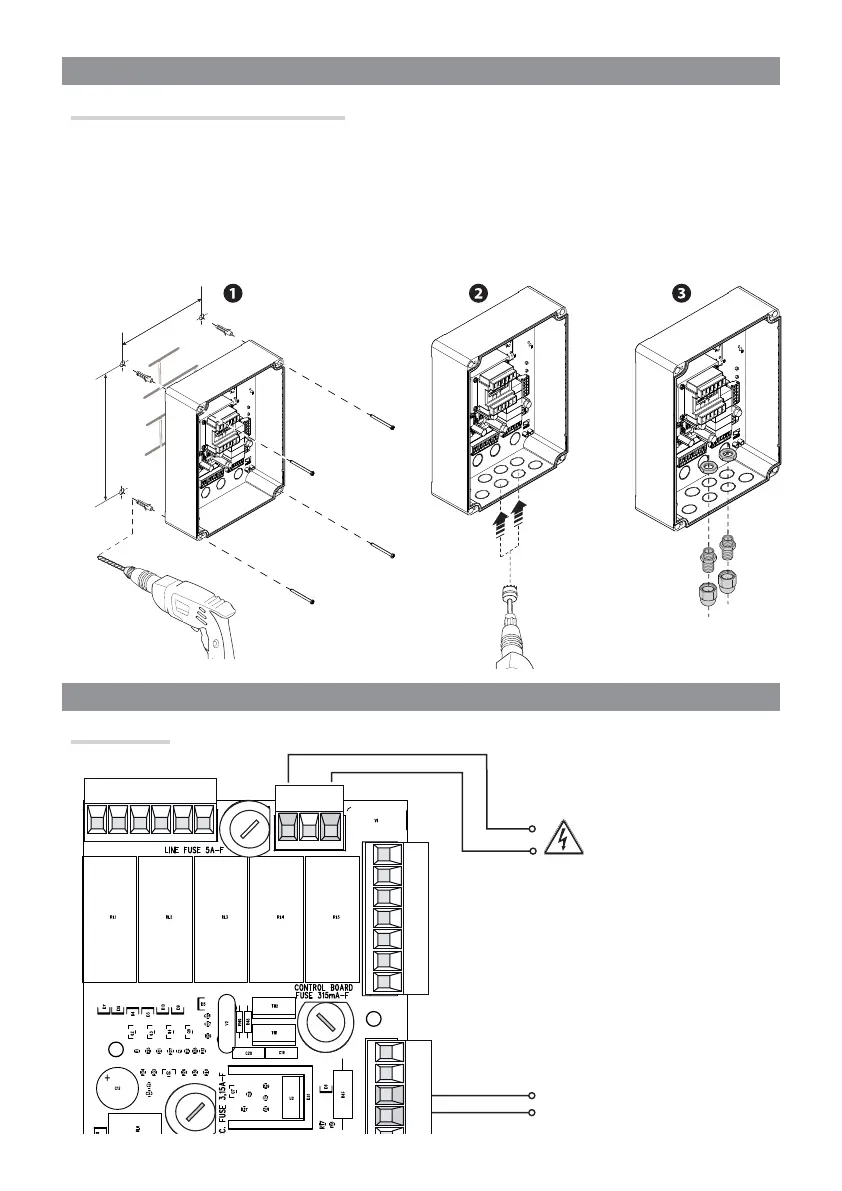

Fixation de l'armoire de commande
Fixer la base de l’armoire dans une zone protégée à l'aide de vis et de chevilles .

Il est conseillé d'utiliser des vis à tête cylindrique (6 x 70 mm).
Percer les trous préforés (18 et 20 mm) sous la base de l'armoire .
⚠
Avoir soin de ne pas endommager la carte électronique.
Introduire les passe-câbles avec gaines annelées pour le passage des câbles électriques .
120 V ou 230 VAC - 50/60 Hz
Sortie alimentation accessoires
24 VAC - max. 20 W
