Стр. 3 - Руководство FA00679-RU - вер. 1 - 12/2017 - © CAME S.p.A. - Содержание данного руководства может быть изменено в любое время без предварительного уведомления.
ОБЩИЕ ИНСТРУКЦИИ ПО МОНТАЖУ
⚠
Монтаж должен производиться квалифицированным персоналом в полном соответствии с требованиями
действующих норм безопасности.
⚠
Внимание! Перед началом работ по эксплуатации, ремонту, настройке и регулировке блока управления
отключите сетевое электропитание и/или вытащите аккумуляторы.
Предварительные проверки
⚠
Перед началом монтажных работ выполните следующее:
• Убедитесь в том, что устройство будет установлено в месте, защищенном от внешних воздействий, и
закреплено на твердой, ровной поверхности; проверьте также, чтобы были подготовлены подходящие
крепежные элементы.
• Для подключения сети электропитания необходимо предусмотреть автоматический выключатель с
расстоянием между контактами не менее 3 мм, обеспечивающий защиту от перенапряжения III степени.
• Убедитесь в том, чтобы между соединениями кабеля и другими токопроводящими частями была
предусмотрена дополнительная изоляция.
• Приготовьте лотки и каналы для проводки кабеля, гарантирующие надежную защиту от механических
повреждений.

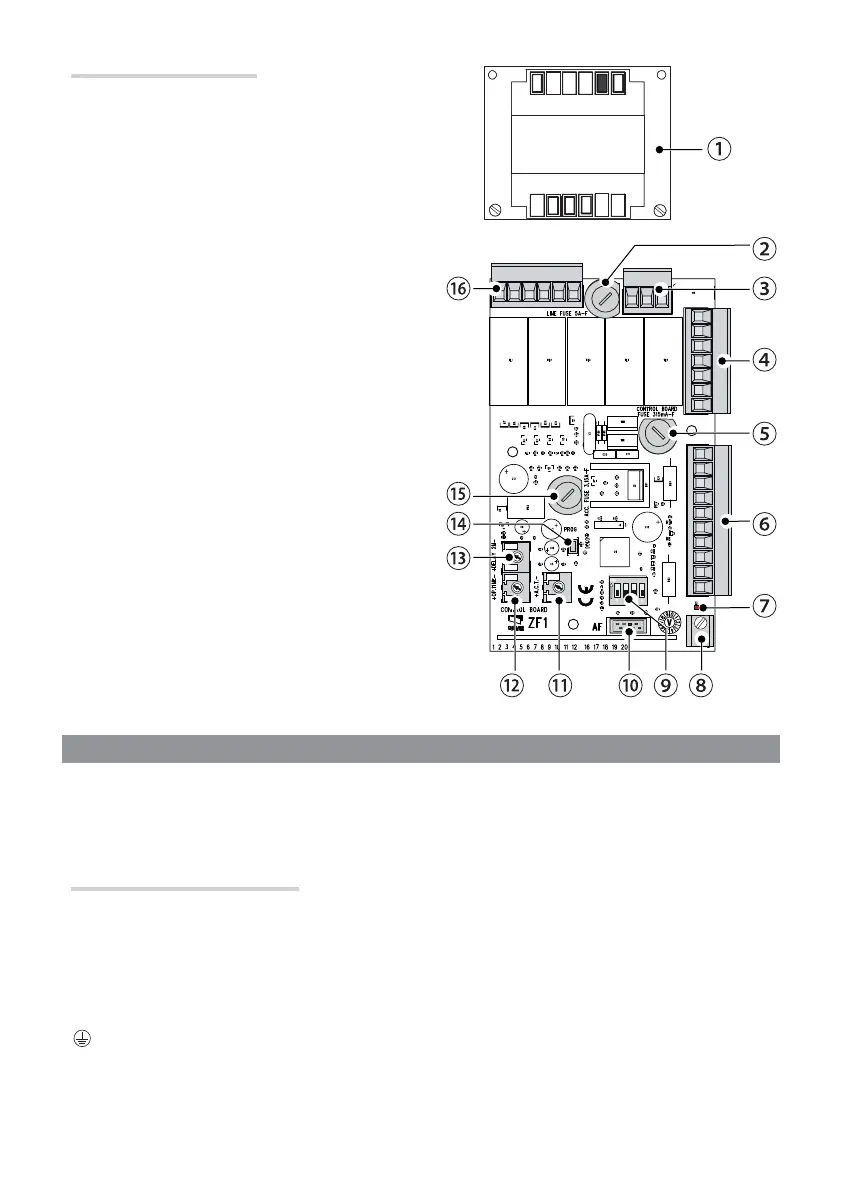

Основные компоненты
① Трансформатор
② Входной предохранитель
③ Контакты электропитания
④ Контакты подключения трансформатора
⑤ Предохранитель платы
⑥ Контакты подключения устройств управления и
безопасности
⑦ Светодиодный индикатор
⑧ Контакты подключения антенны
⑨ DIP-переключатели
⑩ Разъем для платы радиоприемника AF
⑪ Регулировка времени автоматического
закрывания
⑫ Регулировка времени работы
⑬ Регулировка времени задержки двигателя 2
⑭ Кнопка программирования
⑮ Плавкий предохранитель аксессуаров
⑯ Контакты подключения мотор-редукторов
