Pag. 3 - Manuale FA0 0 679 - IT - ver. 1 - 12/2017 - © CAME S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso.

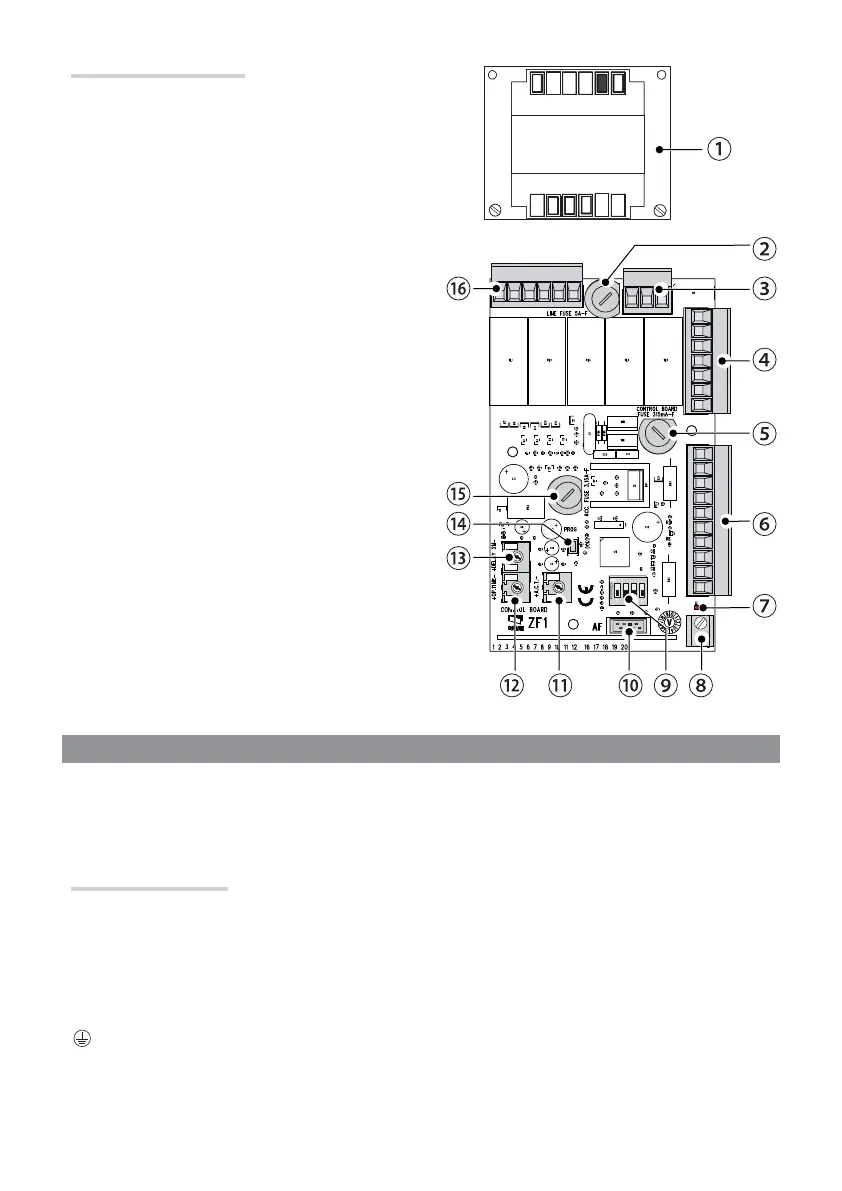

Descrizione delle parti
① Trasformatore
② Fusibile di linea
③ Morsettiera per alimentazione
④ Morsettiere per trasformatore
⑤ Fusibile scheda
⑥ Morsettiera per dispositivi di comando e sicurezza
⑦ LED di segnalazione
⑧ Morsettiera per antenna
⑨ DIP
⑩ Connettore per scheda AF
⑪ Trimmer chiusura automatica
⑫ Trimmer tempo lavoro
⑬ Trimmer ritardo motore 2
⑭ Tasto di programmazione
⑮ Fusibile accessori
⑯ Morsettiera per motoriduttori
INDICAZIONI GENERALI PER L'INSTALLAZIONE
⚠
L’installazione deve essere e ettuata da personale qualifi cato ed esperto e nel pieno rispetto delle normative
vigenti.
⚠
Attenzione! Prima di intervenire sul quadro comando, togliere la tensione di linea e, se presenti, scollegare le
batterie.
Verifiche preliminari
⚠
Prima di procedere all’installazione del quadro comando è necessario:
• verifi care che il punto di fi ssaggio sia in una zona protetta dagli urti, che le superfi ci di ancoraggio siano solide,
e che il fi ssaggio venga fatto con elementi idonei (viti, tasselli, ecc) alla superfi cie;
• prevedere nella rete di alimentazione e conformemente alle regole di installazione, un adeguato dispositivo
di disconnessione onnipolare, che consenta la disconnessione completa nelle condizioni della categoria di
sovratensione III;
• verifi care che le eventuali connessioni interne al contenitore (eseguite per la continuità del circuito di
protezione) siano provviste di isolamento supplementare rispetto ad altre parti conduttrici interne;
• predisporre adeguate tubazioni e canaline per il passaggio dei cavi elettrici garantendone la protezione contro il
danneggiamento meccanico.
