Pag. 4 - Manuale FA0 0 679 - IT - ver. 1 - 12/2017 - © CAME S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso.
Collegamento
lunghezza cavo
< 20 m 20 < 30 m
Quadro comando 120 / 230 V AC (1P+N+PE) 3G x 1,5 mm
2
3G x 2,5 mm
2
Motoriduttore 120 / 230 V AC 4G x 1,5 mm
2
4G x 2,5 mm
2
Fotocellule TX 2 x 0,5 mm
2
Fotocellule RX 4 x 0,5 mm
2
Lampeggiatore 2 x 0,5 mm
2
Dispositivi di comando 2 x 0,5 mm
2
Dispositivi di sicurezza 2 x 0,5 mm
2
Con alimentazione a 120 V o 230 V e utilizzo in ambiente esterno, utilizzare cavi tipo H05RN-F conformi alla
60245 IEC 57 (IEC); in ambiente interno invece, utilizzare cavi tipo H05VV-F conformi alla 60227 IEC 53 (IEC).
Per collegamento antenna utilizzare cavi tipo RG58 fino a 10 m.
Qualora i cavi abbiano lunghezza diversa rispetto a quanto previsto in tabella, si determini la sezione dei cavi
sulla base dell’effettivo assorbimento dei dispositivi collegati e secondo le prescrizioni indicate dalla normativa
CEI EN 60204-1.
Per i collegamenti che prevedano più carichi sulla stessa linea (sequenziali), il dimensionamento a tabella
deve essere riconsiderato sulla base degli assorbimenti e delle distanze effettive. Per i collegamenti di prodotti
non contemplati in questo manuale fa fede la documentazione allegata ai prodotti stessi.

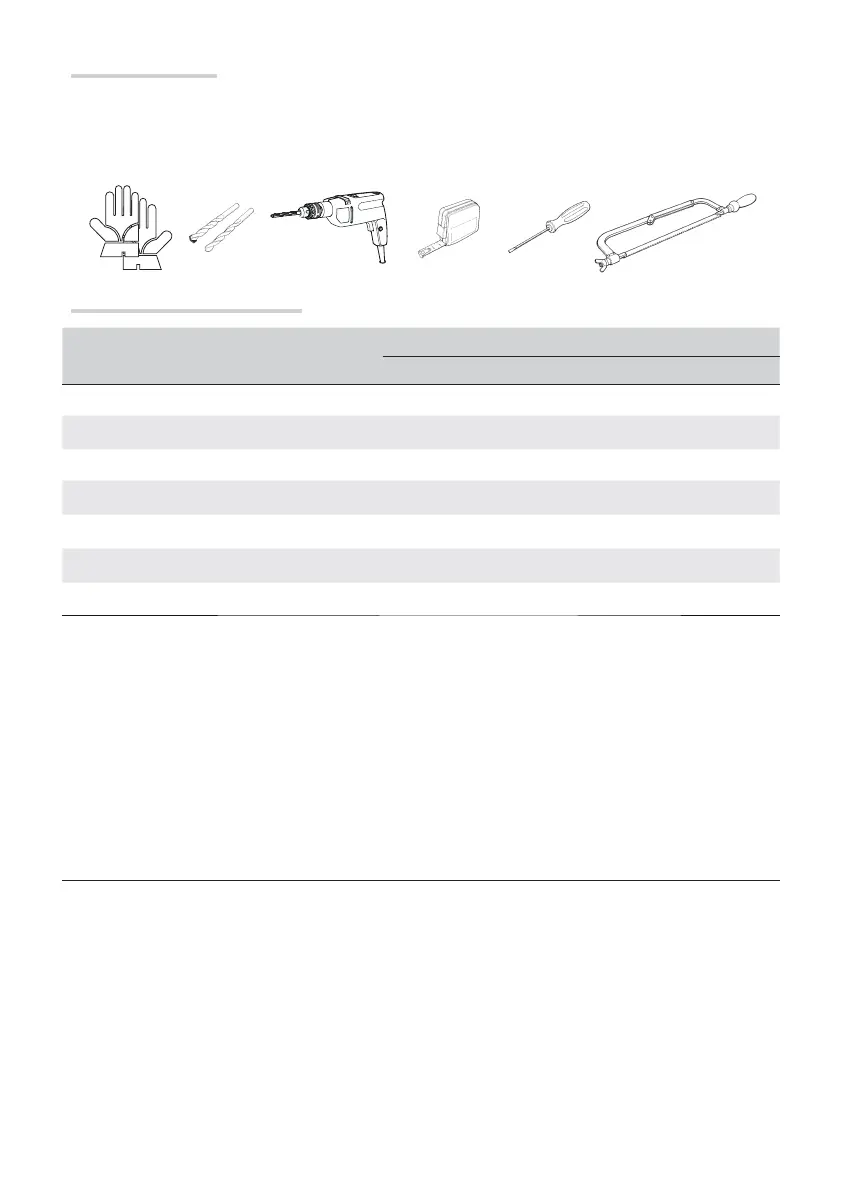

Attrezzi e materiali
Assicurarsi di avere tutti gli strumenti e il materiale necessario per e ettuare l’installazione nella massima sicurezza
e secondo le normative vigenti. In fi gura alcuni esempi di attrezzatura per l’installatore.
Tipo di cavi e spessori minimi
