CAME ZF1N110 - Installazione; Collegamenti Elettrici

184
254
U V W X Y E
L N
24V 12V 0 CT L2T L1T
11 10 ES ES
Pag. 5 - Manuale FA0 0 679 - IT - ver. 1 - 12/2017 - © CAME S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso.
Uscita alimentazione accessori
24 V AC - max 20 W
120 V o 230 V AC - 50/60 Hz

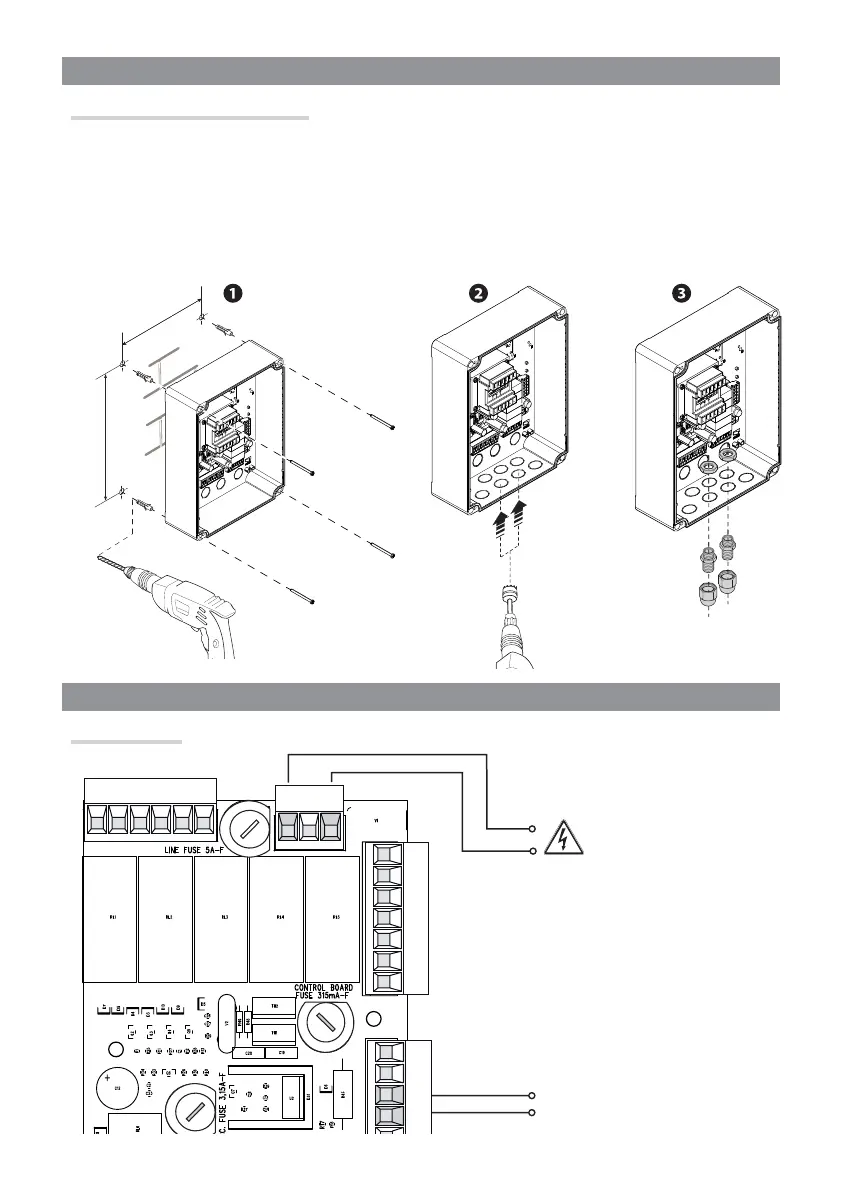

INSTALLAZIONE
Fissaggio del quadro comando
Fissare la base del quadro in una zona protetta con viti e tasselli .


Si consiglia di usare viti con testa cilindrica (6 x 70 mm).
Forare sui fori presfondati (18 e 20 mm) sotto la base del quadro .
⚠
Attenzione a non danneggiare la scheda elettronica.
Inserire i pressacavi con i tubi corrugati per il passaggio dei cavi elettrici .
COLLEGAMENTI ELETTRICI
Alimentazione
