Page 3 - Manuel FA00679-FR - vers. 1 - 12/2017 - © CAME S.p.A. - Le contenu de ce manuel est susceptible de subir des modifications à tout moment et sans aucun préavis.
INSTRUCTIONS GÉNÉRALES POUR L'INSTALLATION
⚠
L’installation doit être e ectuée par du personnel qualifi é et dans le plein respect des normes en vigueur.
⚠
Attention ! Avant d'intervenir sur l'armoire de commande, mettre hors tension et déconnecter les éventuelles
batteries.
Contrôles préliminaires
⚠
Avant d'installer l'armoire de commande, il faut :
• s'assurer que la zone de fi xation est à l'abri de tout choc, que les surfaces de fi xation sont bien solides et que la
fi xation est réalisée au moyen d'éléments appropriés (vis, chevilles, etc.) à la surface ;
• prévoir sur le réseau d'alimentation, conformément aux règles d'installation, un dispositif de déconnexion
omnipolaire spécifi que pour le sectionnement total en cas de surtension catégorie III ;
• s'assurer que les éventuelles connexions à l'intérieur du boîtier (réalisées pour la continuité du circuit de
protection) sont bien dotées d'une isolation supplémentaire par rapport aux autres parties conductrices internes ;
• prévoir des tuyaux et des conduites pour le passage des câbles électriques afi n de les protéger contre la
détérioration mécanique ;

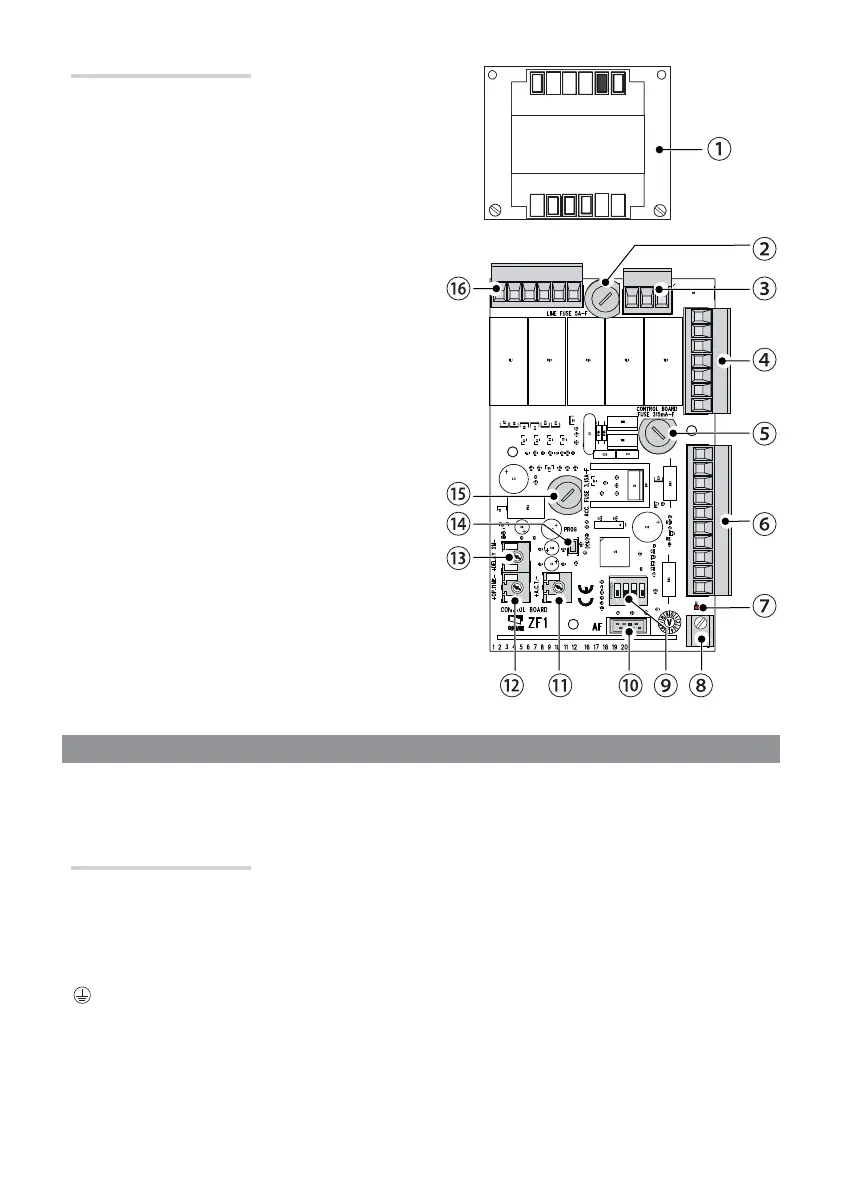

Description des parties
① Transformateur
② Fusible de ligne
③ Bornier d'alimentation
④ Borniers pour transformateur
⑤ Fusible carte
⑥ Bornier pour dispositifs de commande et de sécurité
⑦ Voyant de signalisation led
⑧ Bornier pour antenne
⑨ Micro-interrupteurs DIP
⑩ Connecteur pour carte AF
⑪ Trimmer fermeture automatique
⑫ Trimmer temps de fonctionnement
⑬ Trimmer retard moteur 2
⑭ Touche de programmation
⑮ Fusible accessoires
⑯ Bornier pour motoréducteurs
