Стр. 2 - Инструкция FA00679-RU - вер. 1 - 12/2017 - © CAME S.p.A. - Содержание данного руководства может быть изменено в любое время без предварительного уведомления.

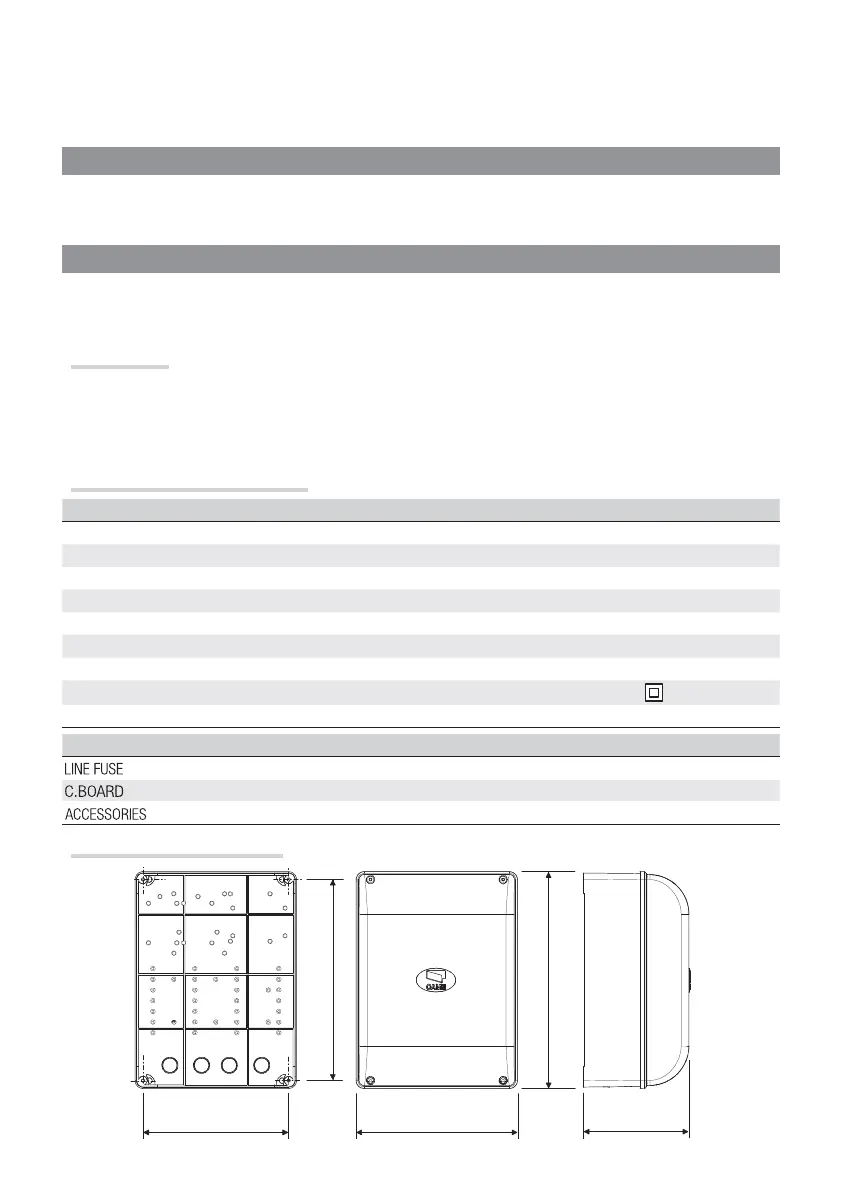

Габаритные размеры (мм)
ОПИСАНИЕ
Блок управления для двустворчатых распашных ворот. Для установки функций и режимов работы
используются DIP-переключатели и регулировки.
Все подключения защищены плавкими предохранителями.
Назначение
Блок управления ZF1N110 / ZF1N разработан для управления приводами САМЕ для распашных ворот,
установленных в частных жилых домах и жилых комплексах.
Запрещается использовать устройство не по назначению и устанавливать его методами, отличными
от описанных в настоящей инструкции.
Технические характеристики
Модель ZF1N ZF1N110
Класс защиты (IP) 54
Напряжение электропитания(В, 50/60 Гц) ~230 ~120
Электропитание двигателя (В) ~230 ~120
Потребление в режиме ожидания (мА) 40
Макс. мощность (Вт) 320
Материал корпуса ABS
Диапазон рабочих температур(°C) -20 — +55
Класс устройства
Масса (кг) -
Плавкие предохранители ZF1N ZF1N110
- Входной 5 A 8 A
- Плата 315 мА
- Аксессуары 3,15 A
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ
Этот символ обозначает раздел, требующий особого внимания.
⚠
Этот символ обозначает раздел, связанный с вопросами безопасности.
☞
Этот символ обозначает раздел, предназначенный для ознакомления конечного пользователя.
ВАЖНЫЕ ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ ВО ВРЕМЯ МОНТАЖА
ВНИМАНИЕ! НЕПРАВИЛЬНАЯ УСТАНОВКА МОЖЕТ ПРИВЕСТИ К СЕРЬЕЗНЫМ ПОВРЕЖДЕНИЯМ, СТРОГО СЛЕДУЙТЕ
ПРИВЕДЕННЫМ НИЖЕ УКАЗАНИЯМ.
НАСТОЯЩАЯ ИНСТРУКЦИЯ ПРЕДНАЗНАЧЕНА ИСКЛЮЧИТЕЛЬНО ДЛЯ ПРОФЕССИОНАЛЬНЫХ УСТАНОВЩИКОВ И
КВАЛИФИЦИРОВАННОГО ПЕРСОНАЛА.
