Стр. 4 - Инструкция FA00679-RU - вер. 1 - 12/2017 - © CAME S.p.A. - Содержание данного руководства может быть изменено в любое время без предварительного уведомления.
Тип и сечение кабелей

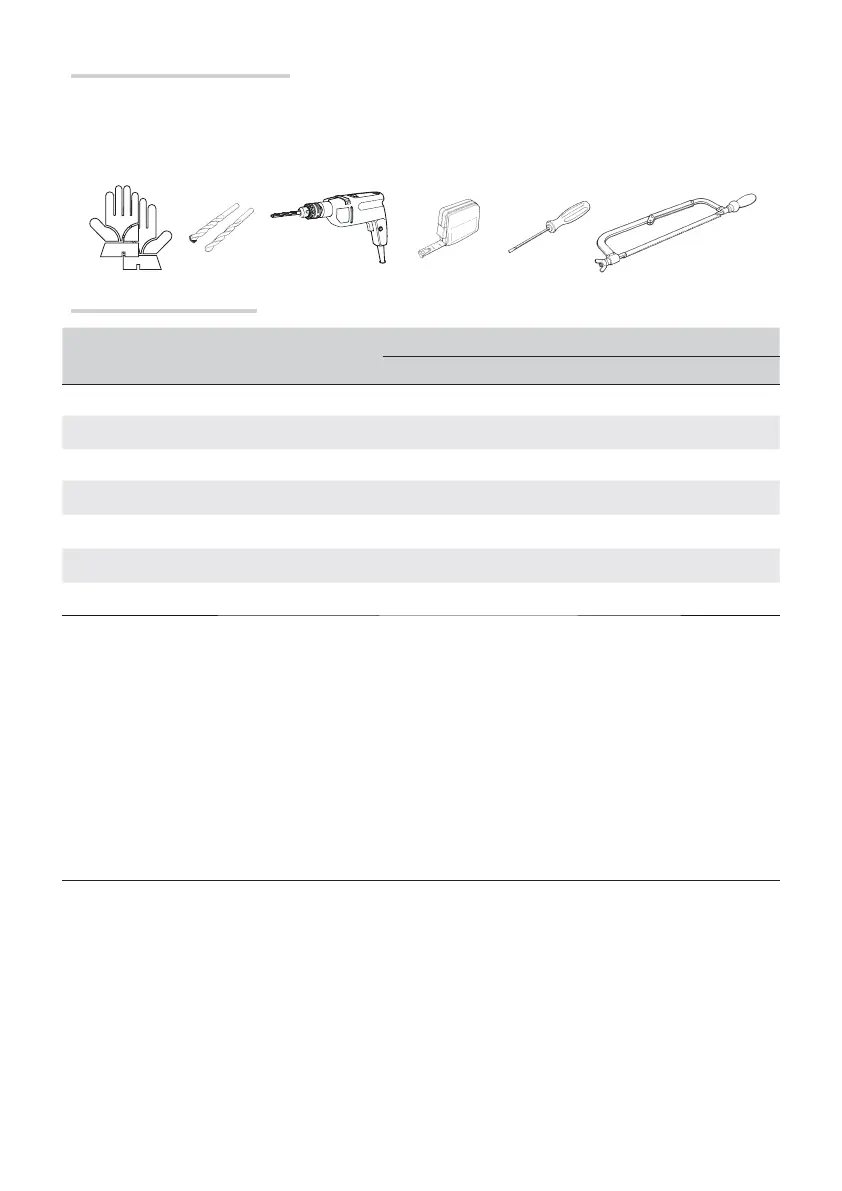

Инструменты и материалы
Перед началом монтажных работ убедитесь в наличии всех необходимых инструментов и материалов,
которые позволят произвести установку системы в полном соответствии с действующими нормами
безопасности. На рисунке представлен минимальный набор инструментов, необходимых для проведения
монтажных работ.
Подключение
Длина кабеля
< 20 м 20 < 30 м
Блок управления, ~120 / ~230 В (1P+N+PE) 3G x 1,5 мм
2
3G x 2,5 мм
2
Моторедуктор 120/230 В 4G x 1,5 мм
2
4G x 2,5 мм
2
Фотоэлементы (передатчики) 2 x 0,5 мм
2
Фотоэлементы (приемники) 4 x 0,5 мм
2
Сигнальная лампа 2 x 0,5 мм
2
Устройства управления 2 x 0,5 мм
2
Устройства безопасности 2 x 0,5 мм
2
При напряжении ~120 В или ~230В и применении снаружи необходимо использовать кабели
типа H05RN-F, соответствующие 60245 IEC 57 (IEC); в помещениях следует использовать кабели
типа H05VV-F, соответствующие 60227 IEC 53 (IEC).
Для подключения антенны используйте кабель типа RG58 длиной до 10 м.
Если длина кабеля отличается от приведенной в таблице, его сечение определяется на основании
реального потребления тока подключенными устройствами и в соответствии с указаниями,
содержащимися в нормативе CEI EN 60204-1.
Для последовательных подключений, предусматривающих большую нагрузку на тот же участок
цепи, значения в таблице должны быть пересмотрены с учетом реальных показателей потребления
и фактических расстояний. При подключении устройств, не рассматриваемых в данной инструкции,
следует руководствоваться технической документацией на соответствующее изделие.
