Page 7 - Manuel FA00679-FR - vers. 1 - 12/2017 - © CAME S.p.A. - Le contenu de ce manuel est susceptible de subir des modifications à tout moment et sans aucun préavis.

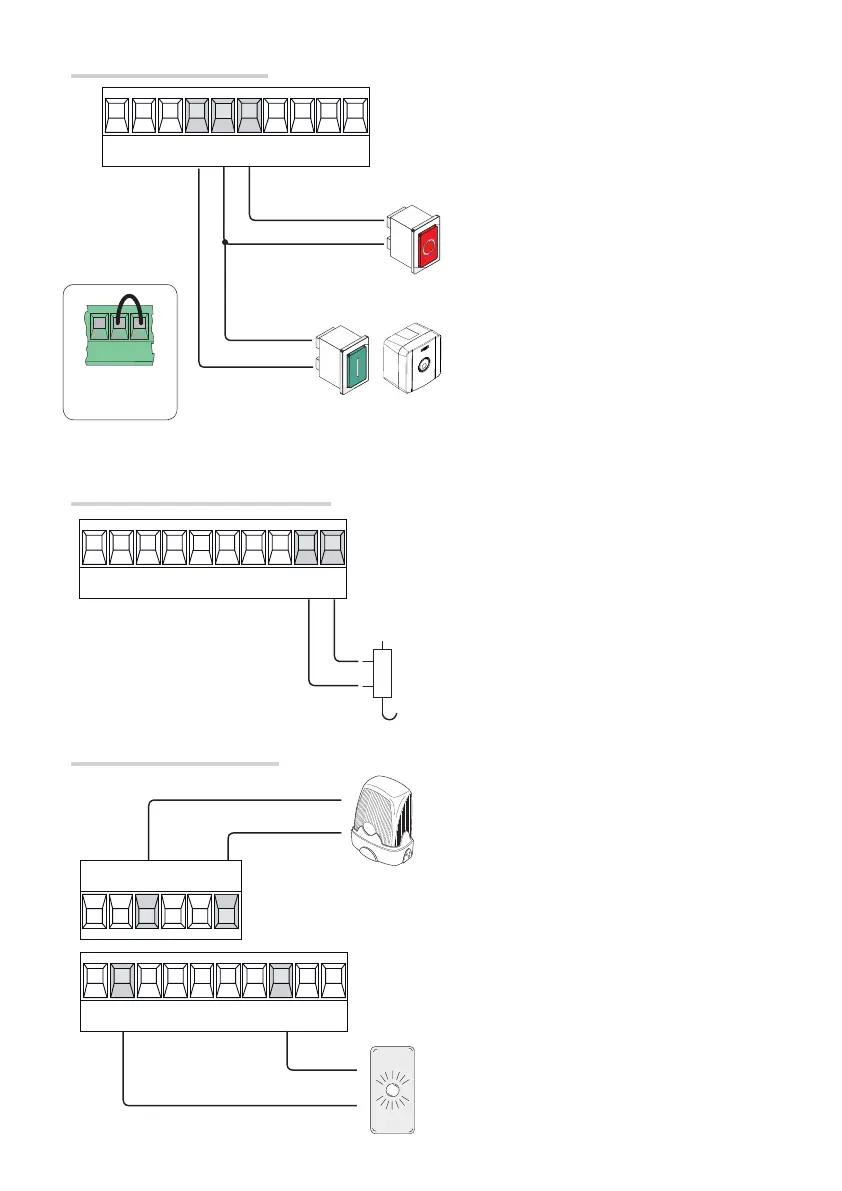

Borne 1,
s'il n'est pas
utilisé
Sortie signalisation portail ouvert (Portée contact : 24
V - 3 W max.).
Signale la position du portail ouvert.
S'éteint lorsque le portail est fermé.
Sortie connexion clignotant.
(Portée contact : 120 V ou 230 VAC - 25 W max.).
Dispositifs de signalisation
Connexion serrure de verrouillage électrique 12 V -
Puissance max. : 15 W
Serrure de verrouillage électrique
Fonction OUVERTURE-FERMETURE-INVERSION
(pas-à-pas) depuis un dispositif de commande
(contact NO). Il est également possible, avec DIP
2 sur ON, d’activer la commande OUVERTURE-
ARRÊT-FERMETURE-ARRÊT (séquentielle).
Bouton d'ARRÊT (contact NF). Permet l'arrêt
du portail avec désactivation de la fermeture
automatique. Pour reprendre le mouvement,
appuyer sur le bouton de commande ou sur un
autre dispositif de commande.
S'il n'est pas utilisé, court-circuiter le contact.
Dispositifs de commande

CAME ZF1N110 Specifications

General

Brand	CAME
Model	ZF1N110
Category	Control Panel
Language	English
