2A - Connexion des câbles - Soudage avec TORCHE

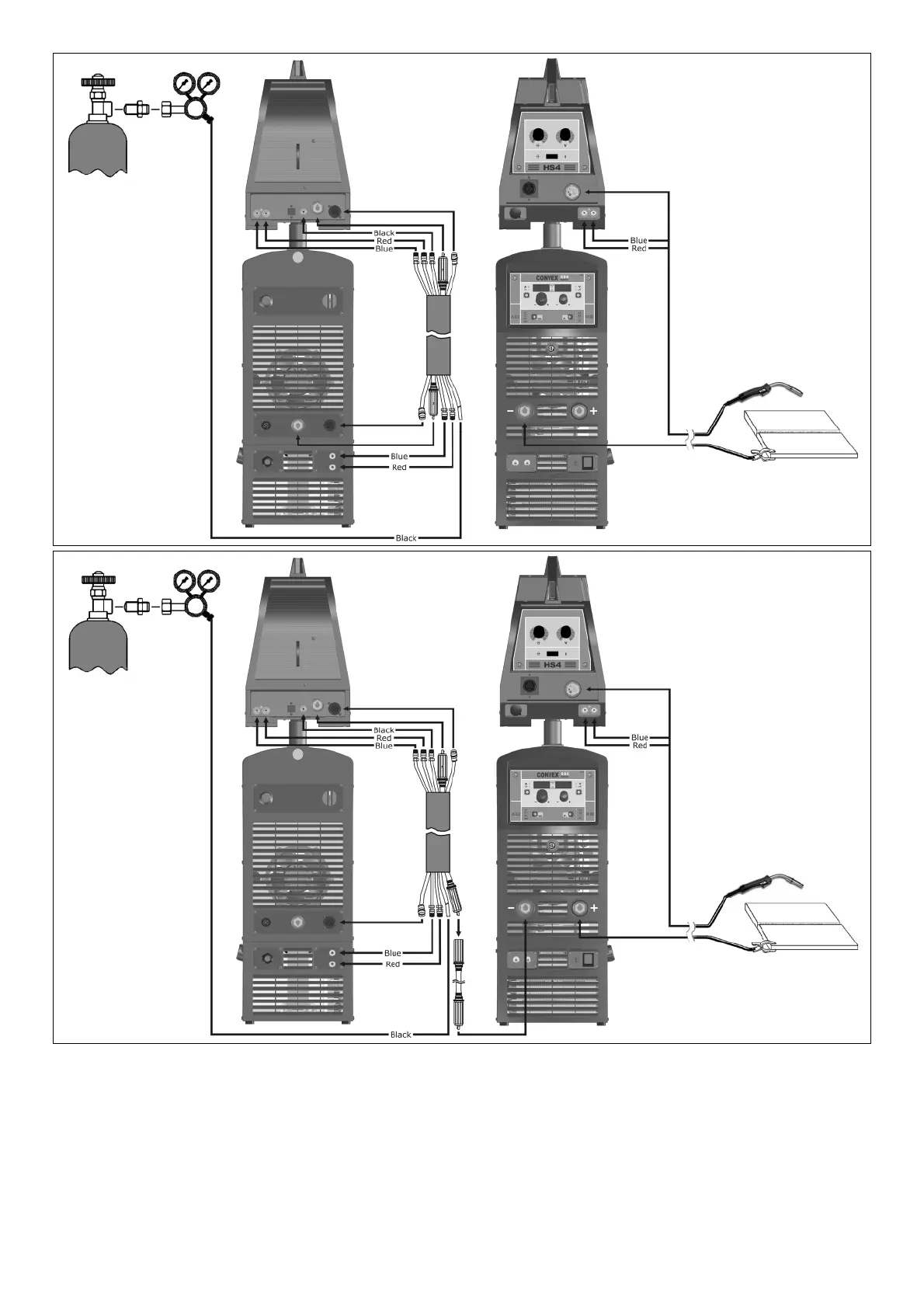

PÔLE POSITIF (Fig. B1)
1) Le câble d’interconnexion du dispositif d’entraînement - gé-
nérateur sert à raccorder la machine à souder sur le dispositif
d‘entraînement.
ATTENTION : Ne déconnectez le traineur que si la machine
est éteinte.
Les câbles de connexion (câble d’alimentation, câble auxi-
liaire du tuyau de gaz) doivent être branchés sur leurs rac-
cords connecteurs respectifs conformément au schéma de
la figure B1.
Les tuyaux de refoulement (bleus) et de retour (rouges) de
l’eau font partir du câble d’interconnexion ; ils servent à refroidir
la torche de l’installation de soudage et doivent être connec-
tés de la façon suivante :
•
Câble d’interconnexion côté générateur : raccordez les
tuyaux sur leurs raccordements à enclenchement rapide
respectifs (bleus et rouges) situés à l’arrière de l’installa-
tion de refroidissement.
