MIG-MAG-Schweissen
Zum Starten des MIG-MAG-Schweißen ist bei ausgeschalteter
Maschine wie folgt vorzugehen.

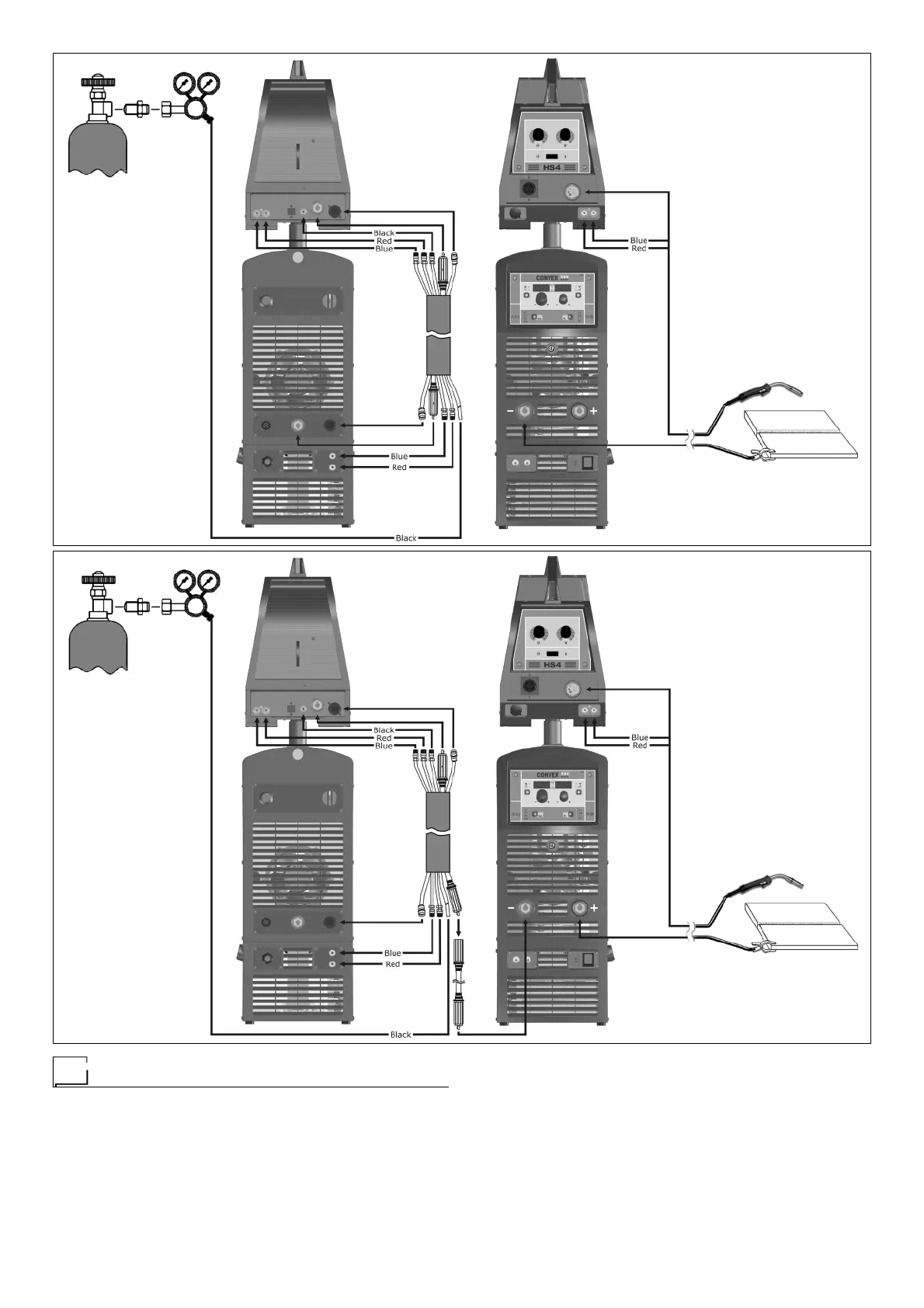

1 - Anschließen von Gas- und Brennerleitung (Abb. B1-
B2)
•
Die Gasleitung an das zuvor an der Flasche montierte Druck-
minderventil anschließen.
•
Den Brenner am Zentralanschluss auf dem vorderen Bedienfeld
des Mitnehmers befestigen und die Leitungen für Zulauf (blau)
und Rücklauf (rot) des Brennerkühlwassers an die entsprechen-
den Schnellanschlüsse (blau und rot) auf dem Bedienfeld des
Mitnehmers anschließen.
2A - Kabelanschluss - Schweißen mit BRENNER
POSITIVPOL (Abb. B1)
1) Über das Verbindungskabel von Mitnehmer und Generator
wird die Schweißmaschine an den Mitnehmer angeschlossen.
ACHTUNG: Den Mitnehmer nur bei ausgeschalteter Maschi-
ne abtrennen.
Die Verbindungskabel (Leistungskabel, kleines Hilfkabel und
Gasschlauch) müssen mit den entsprechenden Anschlüssen
