CEA CONVEX 330 basic - MIG-MAG Lassen

4

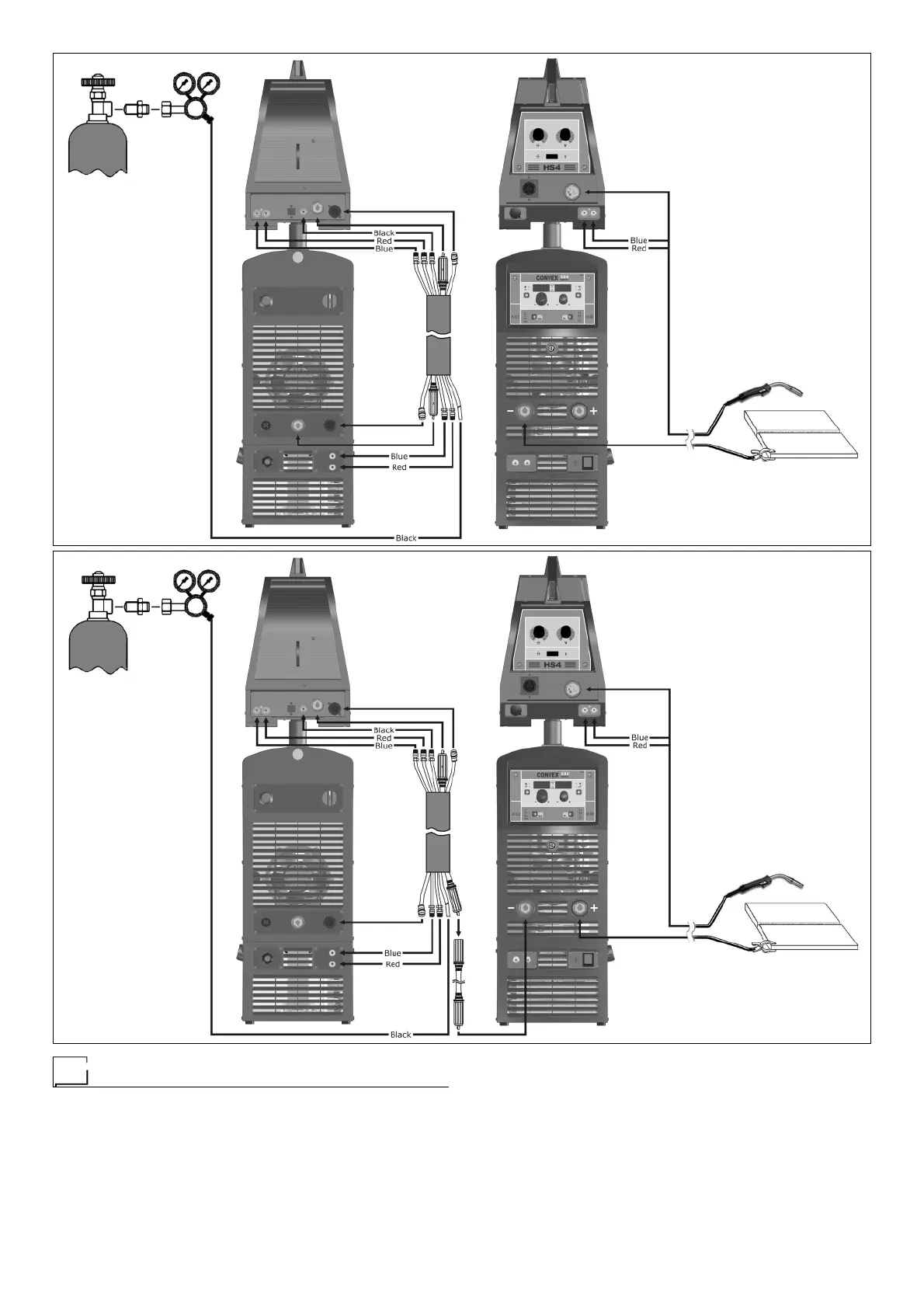

FIG. B1
2000FB17
FIG. B2
2000FB18
MIG-MAG lassen
Om te beginnen met MIG-MAG lassen (met de machine uit) moe-
ten de volgende stappen worden uitgevoerd.
1 - Aansluiting van de gasslang en van de pook (Fig. B1-
B2)
• De gasslang aansluiten aan de drukregelaar eerder gemonteerd
op de fles.
•
De pook op de centrale aanhechting schroeven geplaatst aan
de voorkant van het aanzuigsysteem en, voor het afkoelen van
de pook, de leidingen van afvoer (blauwe kleur) en van terug-
voer (rode kleur) van het water verbinden aan de respectie-
ve snelkoppelingen (blauw en rood) op het voorpaneel van het
aanzuigsysteem.
2A - Aansluitkabels - Lassen met POOK POSITIEVE
POOL (Fig. B1)
1) De kabel van de koppeling aanzuigsysteem - generator dient
om de lasmachine aan te sluiten op het aanzuigsysteem.
LET OP: Sluit de draadaanvoerder alleen af wanneer de ma-
chine uitgeschakeld is.
