4

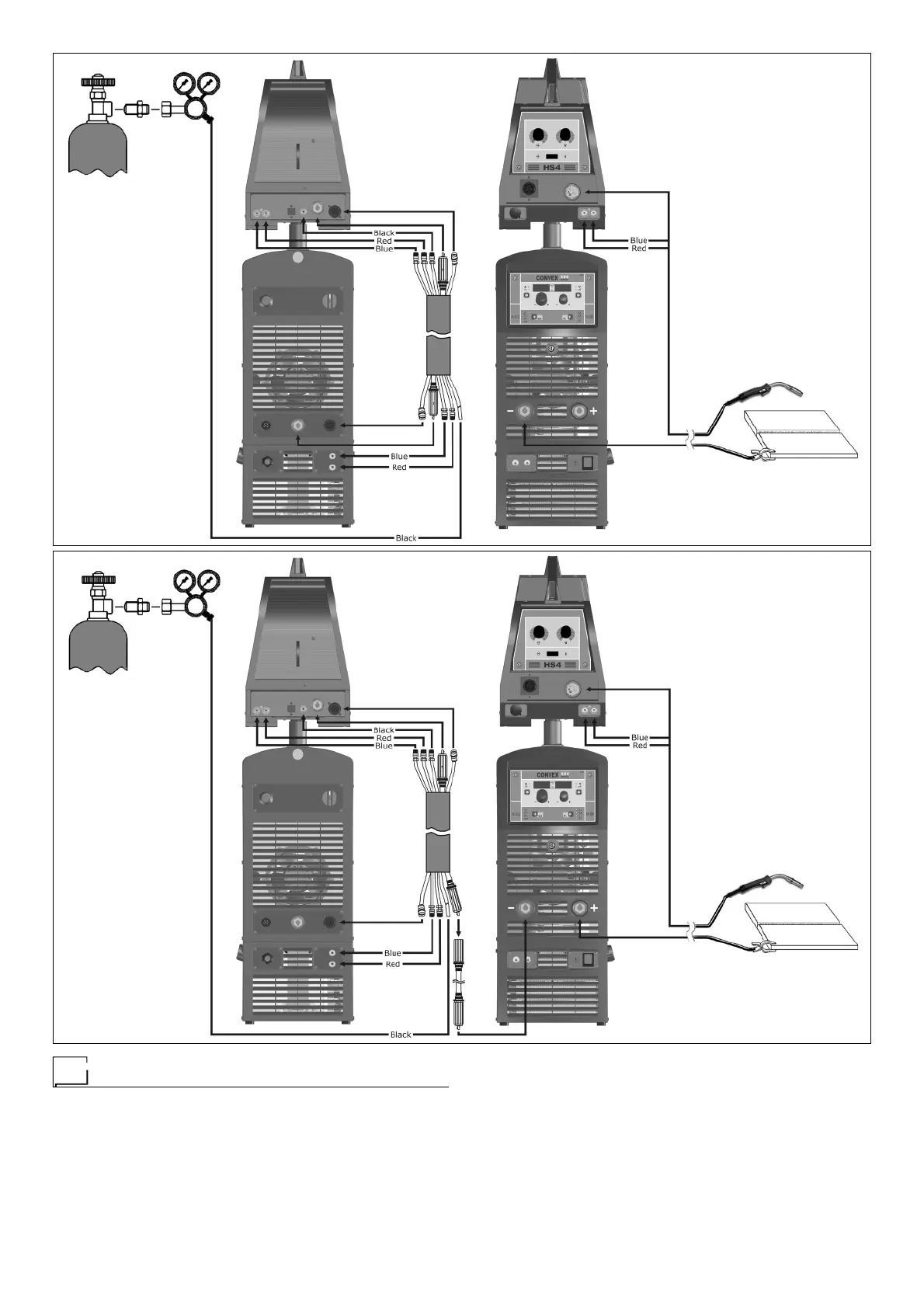

РИС. B1
2000FB17
РИС. B2
2000FB18
Сварка MIG-MAG
Для начала сварки MIG-MAG выполните (на выключенном ап-
парате) следующие операции.
1 - Подсоединение трубки подачи газа к горелке
(Рис. B1-B2)
•
Подсоедините трубку подачи газа к редуктору давления,
предварительно установленному на газовый баллон.
•
Привинтите горелку к централизованному штуцеру, располо-
женному на передней панели протяжного механизма, и под-
соедините трубки подачи (синего цвета) и возврата (красного
цвета) воды для охлаждения горелки к соответствующим бы-
стрым соединителям (синего и красного цвета) на передней
панели протяжного механизма.
2A - Подсоединение кабелей - Сварка ГОРЕЛКОЙ С
ПОЛОЖИТЕЛЬНЫМ ПОЛЮСОМ (Рис. B1)
1) Соединительный кабель протяжный механизм - генератор
служит для подключения сварочного аппарата к протяж-
ному механизму.
ВНИМАНИЕ: При подключении механизма подачи прово-
локи источник должен быть отключен от сети.
