32
La unidad de soldadura es de clase “S”, lo que significa que el
equipo puede ser usado en entornos con un alto riesgo de des-
cargas eléctricas.
Esta equipo se enfría mediante la circulación forzada de aire y
por lo tanto, debe ser colocado de manera tal que el aire pueda
ser fácilmente aspirado y expulsado de las aberturas practicadas
en el chasis. La instalación debe de montarse procediendo de la
siguiente forma:
• Montaje de la carretilla.
• Fijación de la unidad de enfriamiento en el carro.
•
Fijación de la soldadora en el carro y en el equipo de enfriamien-
to (conexiones eléctricas e hidráulicas).
• Montaje de la unidad de arrastre en el generador.
• Conexión de la soldadora en la línea de usuarios.
• Conexión del cable de interconexión arrastrador - generador.
• Conexión de los cables de soldadura.
Las instrucciones para el montaje de cada uno de los componen-
tes / opcionales están contenidas en los específicos embalajes.
Conexión de la soldadora
a la línea de servicio
El enlace de la máquina a la línea usuarios es una operación
que tiene que ser efectuada sólo y exclusivamente por per-
sonal calificado.
Antes de conectar la soldadora a la línea de suministro de
corriente eléctrica, controlar que los datos nominales de la
misma correspondan al valor de la tensión y frecuencia de
red y que el interruptor de línea de la soldadora esté en la po-
sición “O”.
La conexión a la rete de alimentación tiene que efectuarse median-
te el uso del enchufe en dotación con la soldadora. En caso sea
necesario sustituir el enchufe, proceder de la siguiente manera:
•
3 conductores se utilizan para la conexión de la máquina a la
red de suministro eléctrico.
• El cuarto, de color AMARILLO-VERDE, se utiliza para efectuar
la conexión a “TIERRA”.
Conectar al cable de alimentación a un enchufe normalizado
(3P+T) de capacidad adecuada y predisponer un tomacorrien-
te de red con fusibles o interruptor automático; el terminal de
tierra especial, debe estar conectado al conductor de tierra
(AMARILLO-VERDE) de la línea de alimentación.
La tabla 2 muestra los valores de potencia aconsejados para los
fusibles de línea retardados.
NOTA: Los eventuales alargues del cable de alimentación se de-
ben efectuar con cables de sección adecuada, y en ningún caso
inferior a la del cable en dotación.
Normas de uso

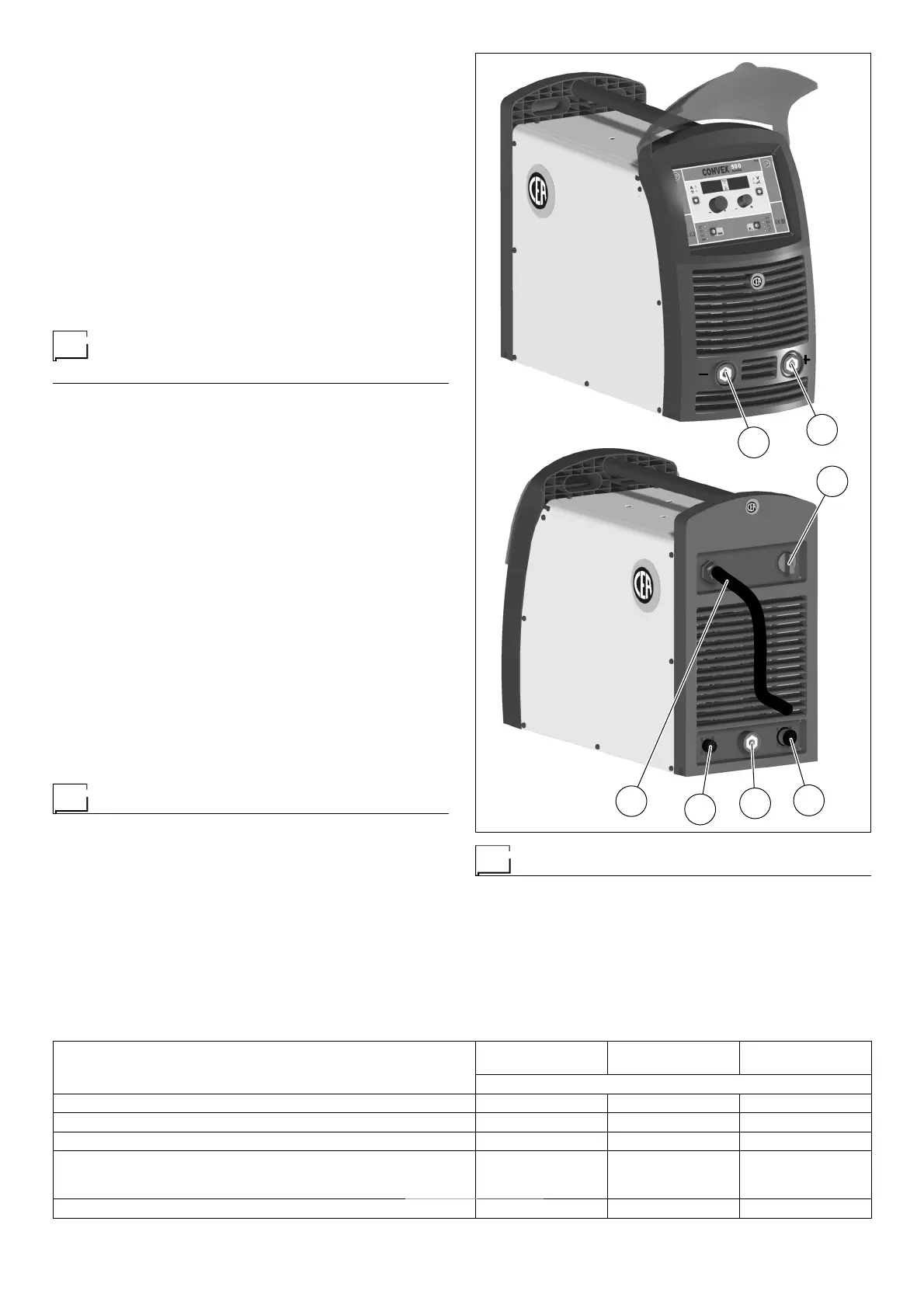

APARATOS DE COMANDO Y CONTROL (Fig. A)
Pos. 1 Acoplamiento rápido polaridad negativa.
Pos. 2 Acoplamiento rápido polaridad positiva.
Pos. 3 Interruptor de línea. En la posición “0” la soldadora está
apagada.
Pos. 4 Conector para la conexión del cable de interconexión o
para mandos auxiliares de la soldadura.
Pos. 5 Acoplamiento rápido polaridad positiva.
Pos. 6 Conector para la conexión del equipo de enfriamiento.
Pos. 7 Cable de alimentación soldadora.
3
4
5
6
7
1
2
FIG. A
Soldadura MIG-MAG
Para iniciar a soldar en MIG-MAG hay que efectuar (con la má-
quina apagada) las siguientes operaciones.
1 - Conexión del tubo del gas y de la antorcha (Fig. B1-
B2)
•
Conectar el tubo del gas al reductor de presión previamente
montado en la bombona.
Tabla 2
Modelo
CONVEX 330
basic
CONVEX 400
basic
CONVEX 500
basic
MIG-MAG welding
Potencia de entrada @ I
2
Max kVA 18,8 18,6 25,6
Fusible (acción lenta) (I
2
@ 60%) A 25 25 35
Ciclo de trabajo @ X% (40°C) A 330 (40%) 400 (50%) 500 (50%)
Cable de conexión a la red
Longitud
Sección
m
mm
2
4
4 × 2,5
4,5
4 × 4
4,5
4 × 6
Cable de masa mm
2
50 50 70
