• Allacciamento della saldatrice alla linea di utenza.
•
Collegamento del cavo di interconnessione trascinatore - ge-
neratore.
• Collegamento dei cavi di saldatura.
Le istruzioni per il montaggio dei singoli componenti / optional sono
contenute negli appositi imballi.
Allacciamento della saldatrice
alla linea di utenza
L’allacciamento della macchina alla linea di utenza è un’ope-
razione che deve essere eseguita solo ed esclusivamente da
personale qualificato.
Prima di collegare la saldatrice alla linea di utenza, controllare
che i dati di targa della stessa corrispondano al valore della
tensione e frequenza di rete e che l’interruttore di linea della
saldatrice sia sulla posizione “O”.
L’allacciamento alla rete deve essere eseguito mediante il cavo
quadripolare in dotazione all’impianto. Il cavo è costituito da:
•
3 conduttori servono per il collegamento della macchina alla rete.
• Il quarto, di colore GIALLO-VERDE, serve per eseguire il colle-
gamento di “TERRA”.
Collegare al cavo di alimentazione una spina normalizzata
(3P+T) di portata adeguata e predisporre una presa di rete do-
tata di fusibili o interruttore automatico; l’apposito terminale
di terra deve essere collegato al conduttore di terra (GIALLO-
VERDE) della linea di alimentazione.
La tabella 2 riporta i valori di portata consigliati per fusibili di li-
nea ritardati.
NOTA: Eventuali prolunghe del cavo di alimentazione devono es-
sere di sezione adeguata, in nessun caso inferiore a quella del
cavo di dotazione.
Norme d’uso

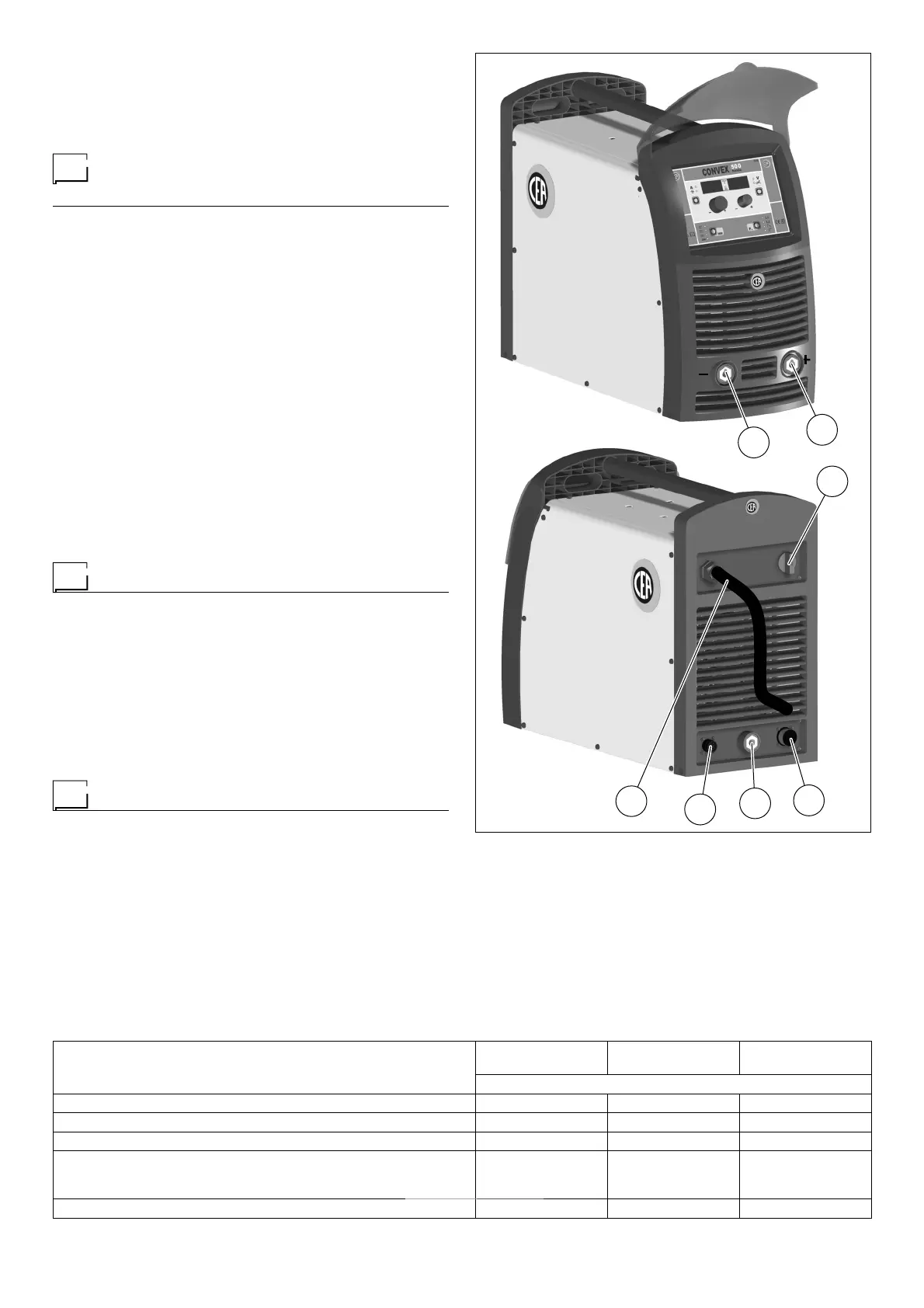

APPARECCHI DI COMANDO E CONTROLLO (Fig. A)
Pos. 1 Attacco rapido polarità negativa.
Pos. 2 Attacco rapido polarità positiva.
Pos. 3 Interruttore di linea. Nella posizione “O” la saldatrice è
spenta.
Pos. 4 Connettore per collegamento cavo interconnessione o
per comandi ausiliari saldatura.
Pos. 5 Attacco rapido polarità positiva.
Pos. 6 Connettore per collegamento impianto di raffreddamen-
to.
Pos. 7 Cavo di alimentazione saldatrice.
Saldatura MIG-MAG
Per iniziare a saldare in MIG-MAG eseguire (a macchina spenta)
le seguenti operazioni.
1 - Collegamento del tubo del gas e della torcia (Fig. B1-
B2)
• Collegare il tubo del gas al riduttore di pressione preventivamen-
te montato sulla bombola.
•
Avvitare la torcia all’attacco centralizzato posto sul pannello fron-
tale del trascinatore e collegare i tubi di mandata (colore blu) e
ritorno (colore rosso) dell’acqua, per il raffreddamento della tor-
cia, ai rispettivi attacchi rapidi (di colore blu e rosso) posti sul
pannello frontale del trascinatore.
3
4
5
6
7
1
2
FIG. A
Tabella 2
Modello
CONVEX 330
basic
CONVEX 400
basic
CONVEX 500
basic
MIG-MAG welding
Potenza assorbita @ I
2
Max kVA 18,8 18,6 25,6
Fusibile ritardato (I
2
@ 60%) A 25 25 35
Corrente utilizzabile @ X% (40°C) A 330 (40%) 400 (50%) 500 (50%)
Cavo allacciamento rete
Lunghezza
Sezione
m
mm
2
4
4 × 2,5
4,5
4 × 4
4,5
4 × 6
Cavo di massa mm
2
50 50 70
2A - Collegamento cavi - Saldatura con TORCIA POLO
POSITIVO (Fig. B1)
1) Il cavo di interconnessione trascinatore - generatore serve a
connettere la saldatrice al trascinatore.
ATTENZIONE: Scollegare il trascinatore solamente a mac-
china spenta.
I cavi di connessione (cavo di potenza, cavetto ausiliario e
tubo del gas) vanno collegati agli appositi attacchi e connet-
tori secondo lo schema indicato nella figura B1.
