Лица, пользующиеся кардиостимуляторами, слуховыми аппа-
ратами и подобными устройствами, перед приближением к ра-
ботающей установке должны проконсультироваться со своим
врачом. Место монтажа оборудования должно соответство-
вать классу защиты корпуса.
Сварочный аппарат имеет класс эксплуатации «S», что озна-
чает, что система может использоваться в помещениях с по-
вышенной опасностью ударов током.
Это оборудование охлаждается принудительной циркуляцией
воздуха и поэтому должно размещаться так, чтобы воздух мог
легко всасываться и выталкиваться из отверстий в каркасе.
Оборудование должно устанавливаться следующим образом:
• Сборка тележки.
• Крепление блока охлаждения к тележке.
•
Крепление сварочного аппарата к тележке и системе охлаж-
дения (электрические и гидравлические подключения).
• Установка протяжного механизма на генератор.
• Подключение сварочного агрегата к электросети.
•
Подключение соединительного кабеля механизм подачи
проволоки - генератор.
• Подключение сварочных кабелей.
Инструкции по монтажу отдельных компонентов / дополнитель-
ных устройств вложены в специальные упаковки.
Подключение сварочного агрегата
к линии электропитания
Подключение оборудования к линии электропитания - это
операция, которая должна выполняться только и исклю-
чительно квалифицированным персоналом.
Перед подключением сварочного аппарата к линии элек-
тропитания проверьте, что номинальные характеристики
соответствуют значениям напряжения и частоты сети и
что сетевой выключатель сварочного аппарата находит-
ся в положении «O».
Подключение к сети должно выполняться четырехжильным
кабелем, поставляемым в комплекте с оборудованием, в ко-
тором:
•
Три проводника служат для подключения оборудования к
сети.
•
Четвертый, ЖЕЛТО-ЗЕЛЕНОГО цвета, служит для выпол-
нения подключения «ЗАЗЕМЛЕНИЕ».
Подсоедините к токоподводящему кабелю отвечающий
стандартам штепсель (3 проводника + заземление), со-
ответствующий определенному току, и предусмотрите
сетевую розетку с плавкими предохранителями или ав-
томатическим выключателем; специальная клемма за-
земления должна подключаться к проводнику заземления
(ЖЕЛТО-ЗЕЛЕНОМУ) линии электропитания.
В таблице 2 приводятся номинальные значения, рекоменду-
емые для сетевых плавких предохранителей замедленного
действия.
ПРИМЕЧАНИЕ: Все удлинители кабеля электропитания
должны иметь соответствующее сечение, в любом случае,
не ниже сечения прилагаемого в комплекте кабеля.
Правила применения

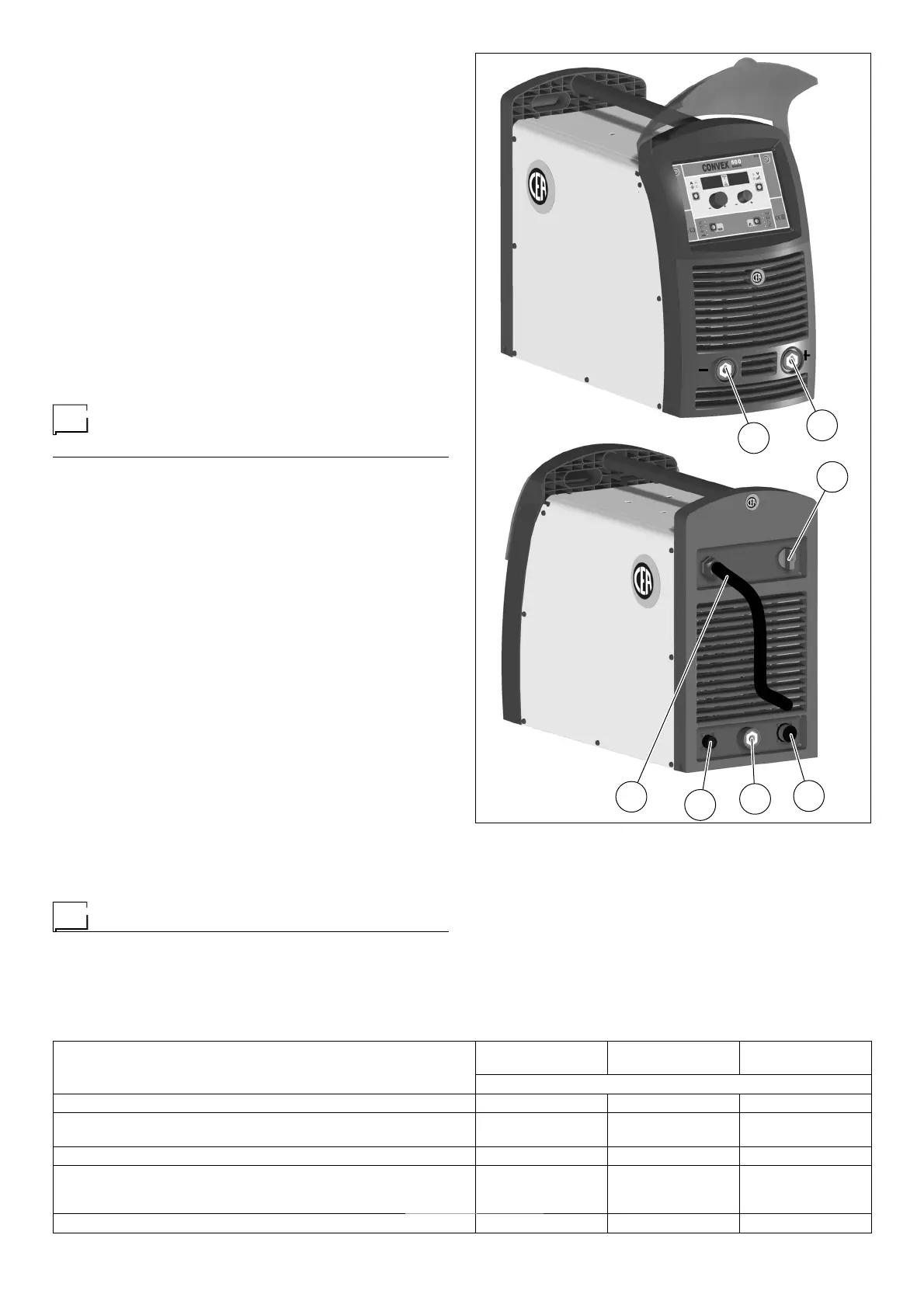

УСТРОЙСТВА УПРАВЛЕНИЯ И КОНТРОЛЯ (Рис. A)
Поз. 1 Разъем «-».
Поз. 2 Разъем «+».
3
4
5
6
7
1
2
РИС. A
Поз. 3 Сетевой переключатель. В положении «0» свароч-
ный аппарат выключен.
Поз. 4 Разъем для подключения соединительного кабеля
или для вспомогательных органов управления свар-
кой.
Поз. 5 Разъем «+».
Поз. 6 Разъем для подключения системы охлаждения.
Поз. 7 Фитинг газовой трубы сварки.
Таблица 2
Модель
CONVEX 330
basic
CONVEX 400
basic
CONVEX 500
basic
MIG-MAG welding
Потребляемая мощность @ I
2
Max кВ 18,8 18,6 25,6
Плавкий предохранитель замедленного
действия (I
2
@ 60%)
A252535
Ток при ПВ @ X% (40°C) A 330 (40%) 400 (50%) 500 (50%)
Сетевой кабель
Длина
Сечение
м
mm
2
4
4 × 2,5
4,5
4 × 4
4,5
4 × 6
Кабель массы mm
2
50 50 70
