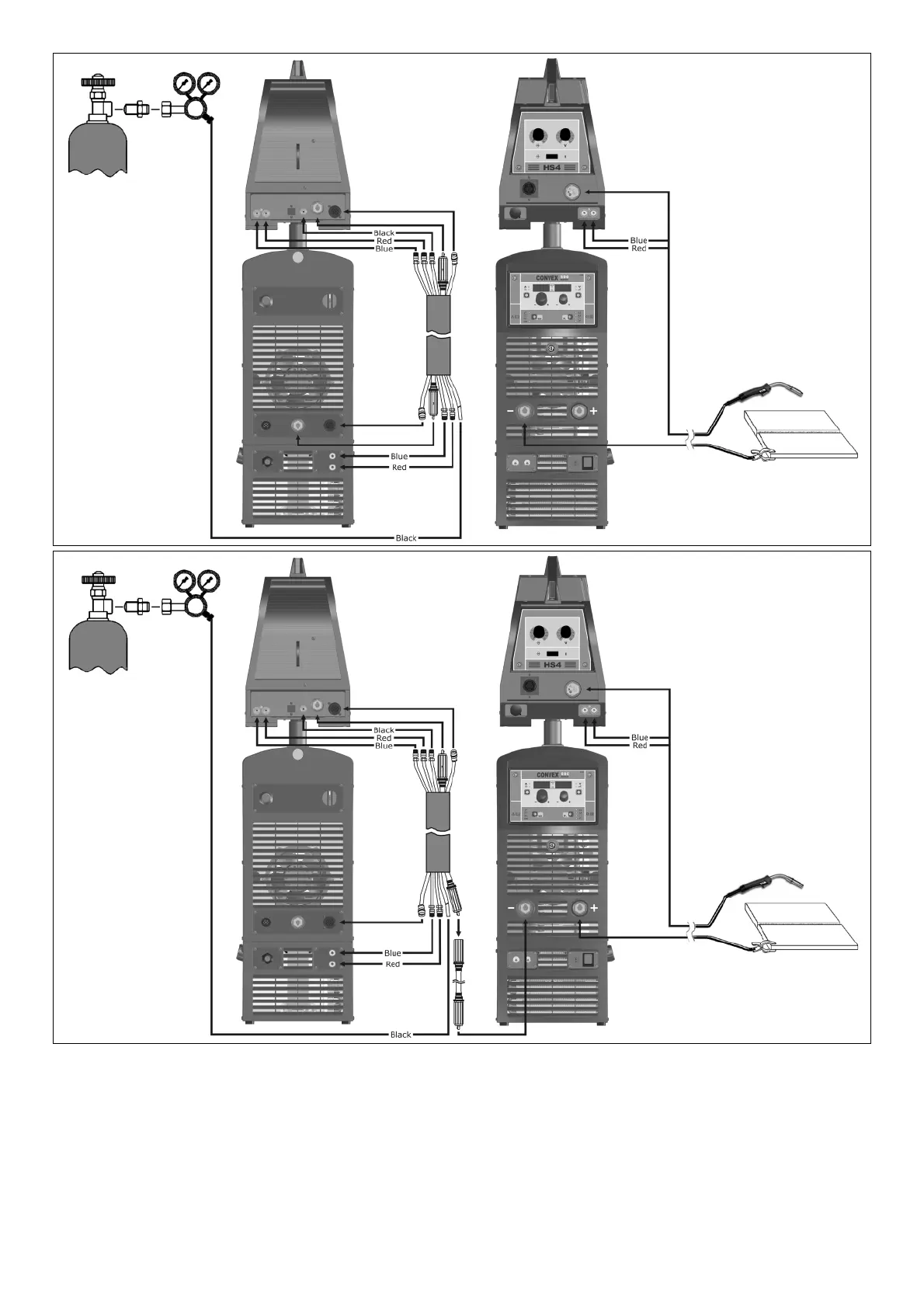

FIG. B1
2000FB17
FIG. B2
2000FB18
Fanno parte del cavo di interconnessione anche i tubi di man-
data (colore blu) e ritorno (colore rosso) dell’acqua che hanno
la funzione di raffreddare la torcia dell’impianto di saldatura e
devono essere collegati nel seguente modo:
•
Cavo di interconnessione lato generatore: collegare i tubi ai
rispettivi attacchi rapidi (di colore blu e rosso) posti sul po-
steriore dell’impianto di raffreddamento.
• Cavo di interconnessione lato trascinatore: collegare i tubi
rosso e blu ai rispettivi attacchi rapidi (di colore blu e rosso)
posti sul pannello posteriore del trascinatore.
2) Collegare il cavo di massa alla connessione rapida contrasse-
gnata dal simbolo - (negativo), posta sul pannello frontale del-
la saldatrice ed in seguito la relativa pinza massa al pezzo da
saldare o al piano portapezzi in zona libera da ruggine, verni-
ce e grasso. L’impiego di cavi di massa e di prolunga partico-
larmente lunghi provoca cadute di tensione e alcuni problemi
dovuti alla maggiore resistenza e induttanza dei cavi che pos-
sono causare difetti di saldatura. Per evitare questi inconve-
nienti seguire le seguenti prescrizioni:
• Adottare cavi di massa e di prolunga di sezione adeguata.
•
Distendere il più possibile i cavi evitando la formazione di
spire.
