33

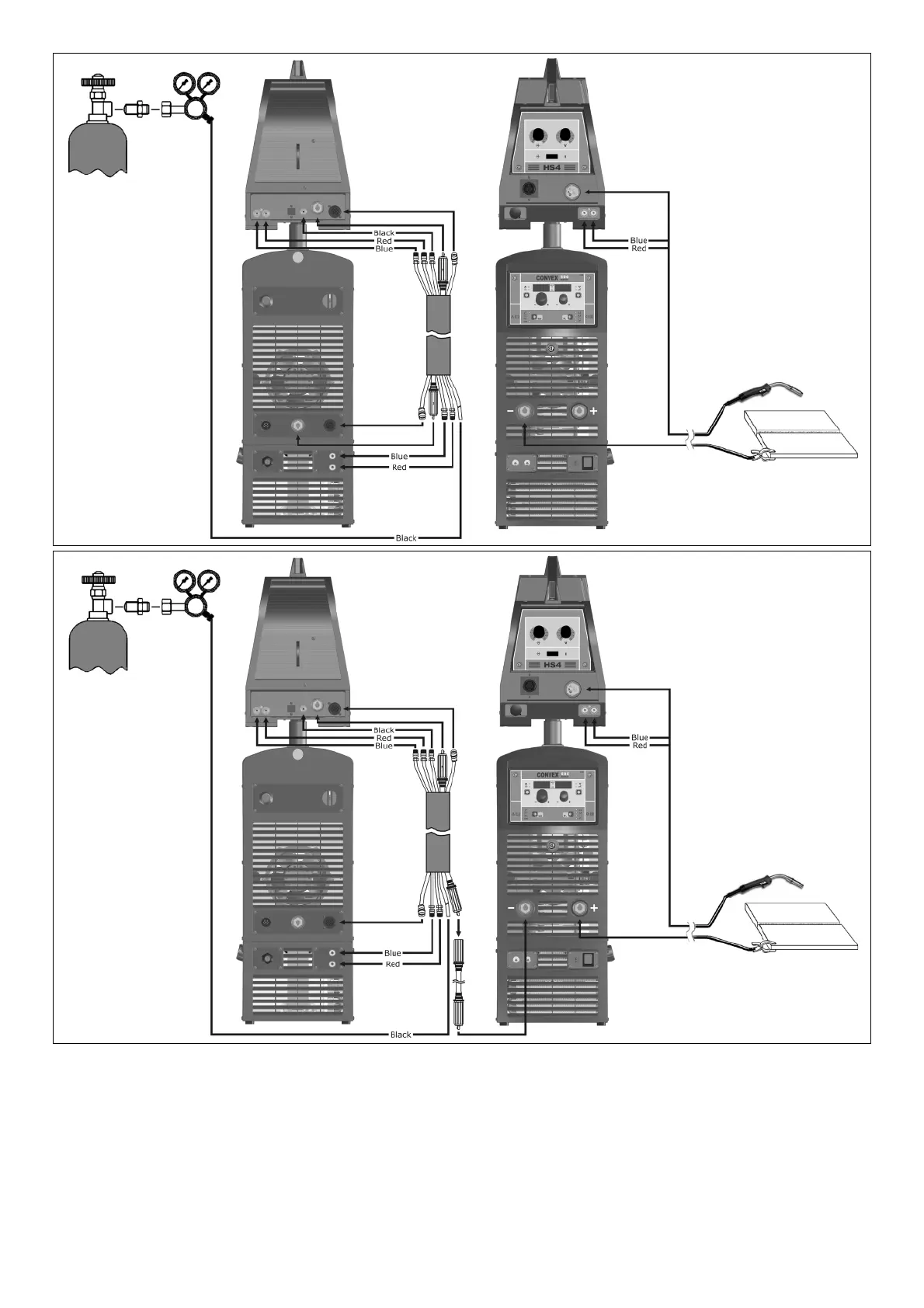

FIG. B1
2000FB17
FIG. B2
2000FB18
•
Atornillar la antorcha al empalme centralizado situado en el pa-
nel frontal del arrastrador y conectar los tubos de admisión (co-
lor azul) y retorno (color rojo) del agua, para el enfriamiento de
la antorcha, a los respectivos empalmes rápidos (de color azul
y rojo) situados en el panel frontal del arrastrador.
2A - Conexión cables - Soldadura con ANTORCHA POLO
POSITIVO (Fig. B1)
1) El cable de interconexión del arrastrador - generador sirve
para conectar la soldadora al arrastrador.
ATENCIÓN: Desconectar el arrastrador solamente con la má-
quina apagada.
Los cables de conexión (cable de potencia, pequeño cable
auxiliar y tubo del gas) se deben de conectar con las corres-
pondientes uniones y conectores de acuerdo con el esquema
indicado en la figura B1.
También los tubos de impulsión (color azul) y retorno (color
rojo) del agua forman parte del cable de interconexión y tie-
nen la función de enfriar la antorcha de la instalación de sol-
dadura. Se deben conectar de la siguiente forma:
