CEA CONVEX 330 basic - Page 65

65
Pos.
CONVEX
330 basic

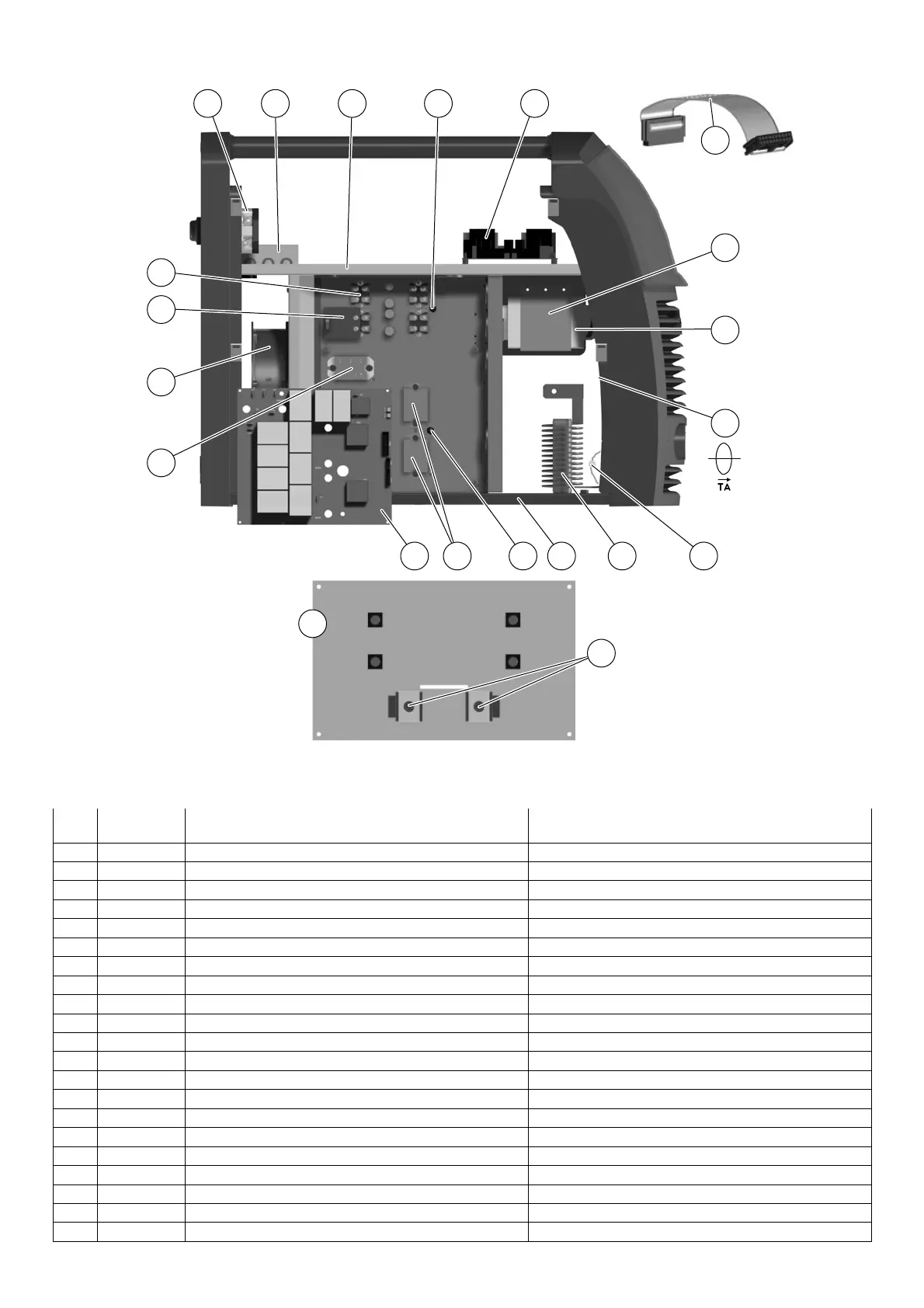

Descrizione Description
20 435760 Interruttore alimentazione Mains switch
21 427667 Filtro EMC EMC Filter
22 449578 Pianale superiore Upper plate
23 478786 Termostato secondario Secondary thermostat
24 377113 Scheda power source Power source PCB
25 413499 Cablaggio ausiliario Auxiliary wiring
26 463222 Staffa fissaggio trasformatore Transformer support
27 481424 Trasformatore principale Main transformer
28 481954 Trasformatore ad effetto di Hall Hall effect transformer
29 418874 Condensatore di protezione attacco rapido Quick connection protection capacitor
30 247494 Induttore secondario Secondary inductor
31 404931 Basamento Base
32 478846 Termostato primario Primary thermostat
33 286019 IGBT primario Primary IGBT
34 240474 Complessivo inverter primario Primary inverter assembly
35 455512 Raddrizzatore primario Primary rectifier
36 486379 Motore ventilatore Fan motor
37 377105 Scheda di snubber secondaria Snubber secondary PCB
38 423236 Diodo secondario Secondary diode
39 377102F Scheda interfaccia digitale Digital Interface PCB
40 454150 Encoder Encoder
20 21 22 23 24
26
25
27
28
293031323334
35
36
37
38
40
39
