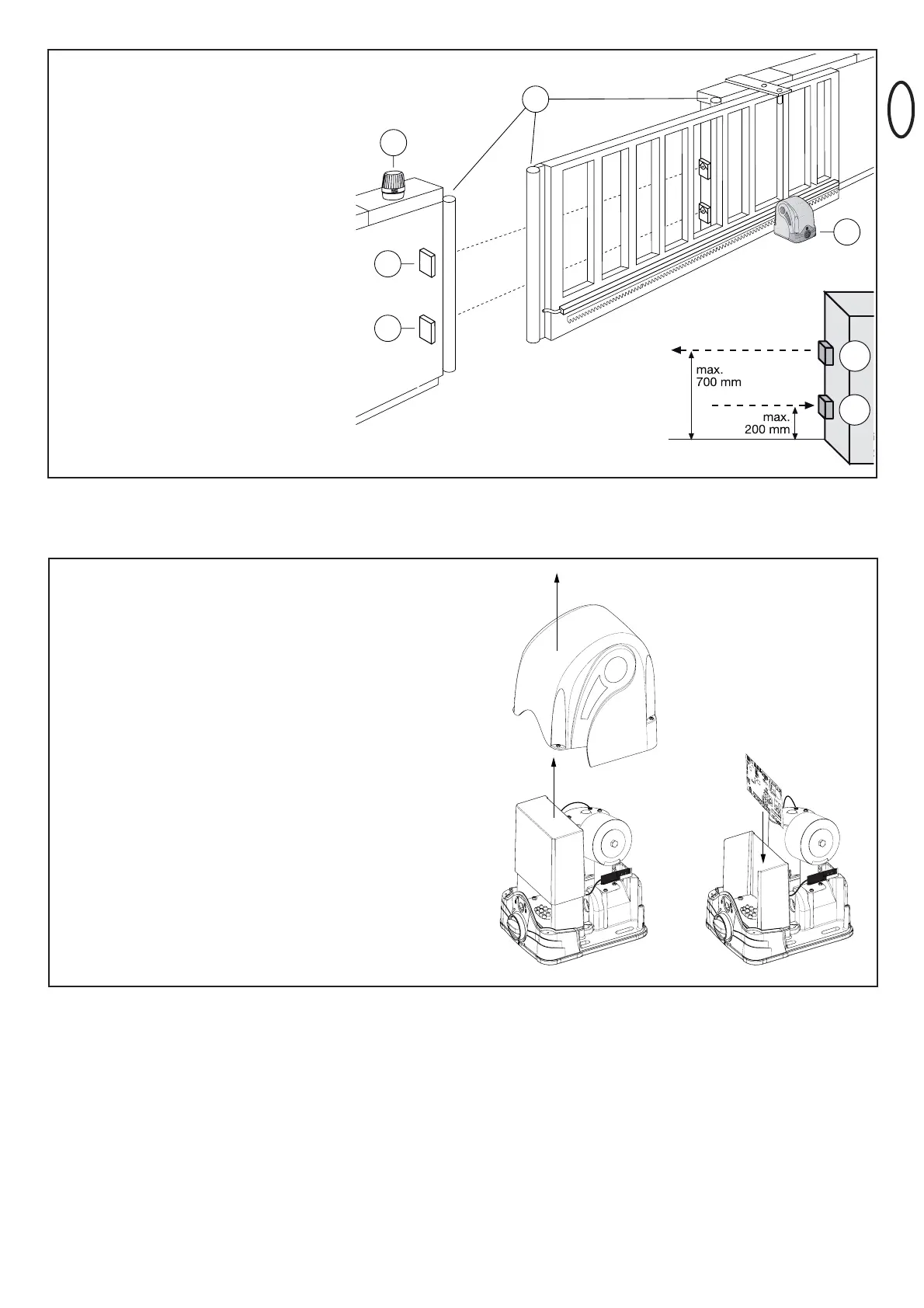

EGY BERENDEZÉS TIPIKUS FELÉPÍTÉSE:
1. Hajtómű és vezérlés
A hajtómű egy beállítható magasságú
szerelőlapon van elhelyezve.
2. Fénysorompó 150-200 mm (opció).
Első fénysorompó, Személyek védelmére
3. Fénysorompó 700 mm (opció)
Második fénysorompó. Járművek és
magasabb tárgyak védelmére
4. Villogólámpa (opció)
Fontos vizuális információ a kapu
mozgásának jelzésére
5. Kontaktussor (opció)
A kaput védi érintkezés esetén. A
kontaktussorokat vagy a kapun, vagy a
kapuoszlopokon lehet elhelyezni. Ha a
kapun 45 mm méretet meghaladó nyílások
vannak, akkor a kapuoszlopra kell egy
kontaktussort elhelyezni (tartozék). A
kontaktussorokat szükség esetén max.
2,5 m magasságban kell elhelyezni.
A VEZÉRLÉS TELEPÍTÉSE
A CB202 vezérlést úgy terveztük, hogy a tolókapu hajtóművének fedele
alá egy speciális dobozt szerelünk.
A villamos vezérlés beszerelésére csak a mechanikai szerelési munkák
befejeztével kerülhet sor. A vezérlésen bármiféle munkát csak
áramtalanított állapotban szabad végezni. A villamos áramot csak
akkor szabad bekapcsolni, amikor erre az ELSŐ ÜZEMBE HELYEZÉS
/ ALAPBEÁLLÍTÁS szakasz utasítást ad.
A működtetéshez legalább a következő bekötéseket el kell végezni:
- Tápáram vezeték „POWER SUPPLY“
- Transzformátor „INPUT“& TRANSF”
- Motor „MOTOR“
- Végálláskapcsoló dugasz „LIMIT SWITCH“,
- Motorkábel dugasz „RPM/ENCODER“
Az alábbi vezetékeket / csatlakozásokat adott esetben opcionálisan
kell kialakítani:
- Fénysorompó
- Kontaktussor
- Villogólámpa
- Antenna felszerelése
- Kulcskapcsoló, vagy egyéb külső vezérlésadó
